金属波纹式弹性连接接头结构设计

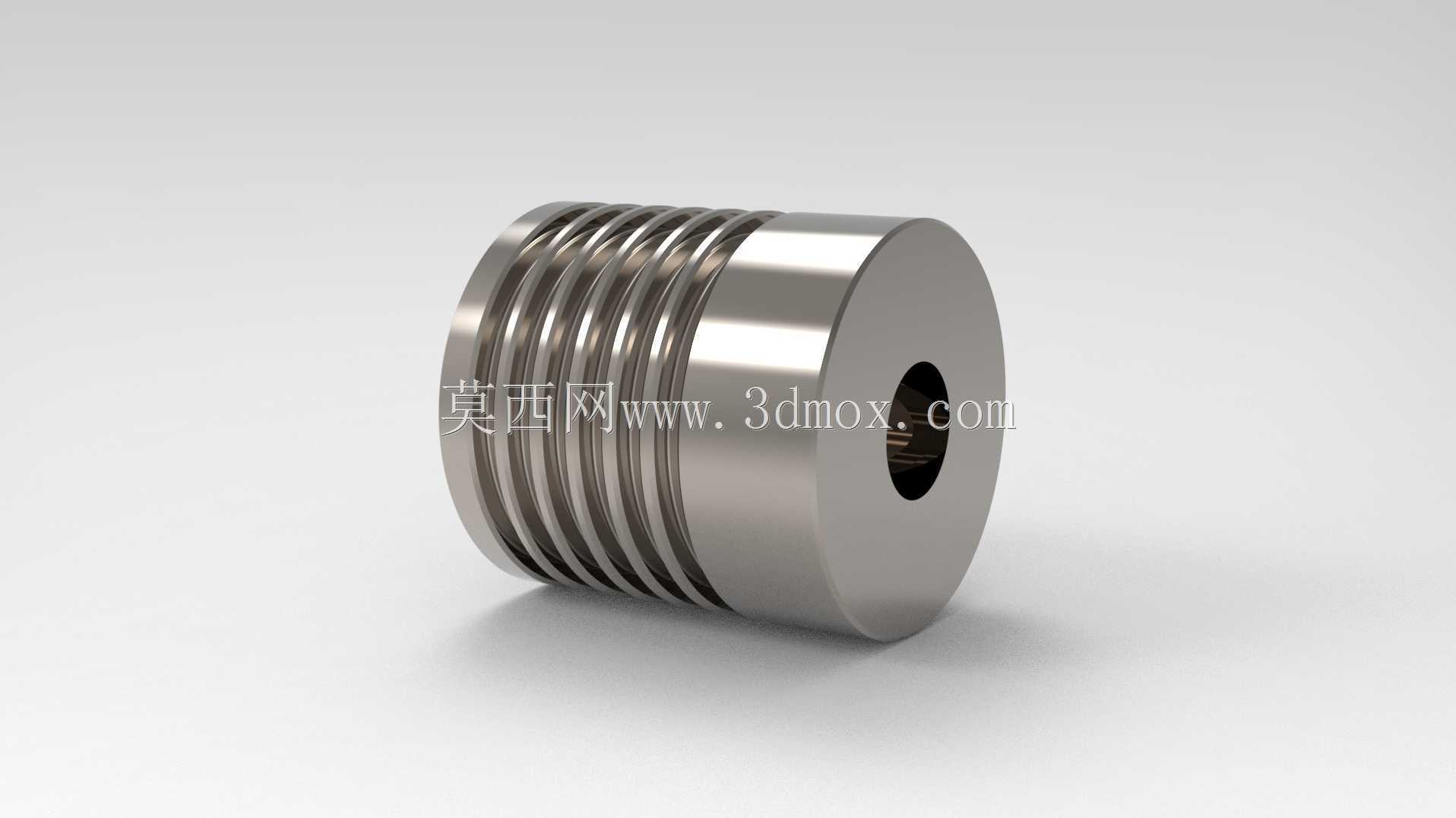

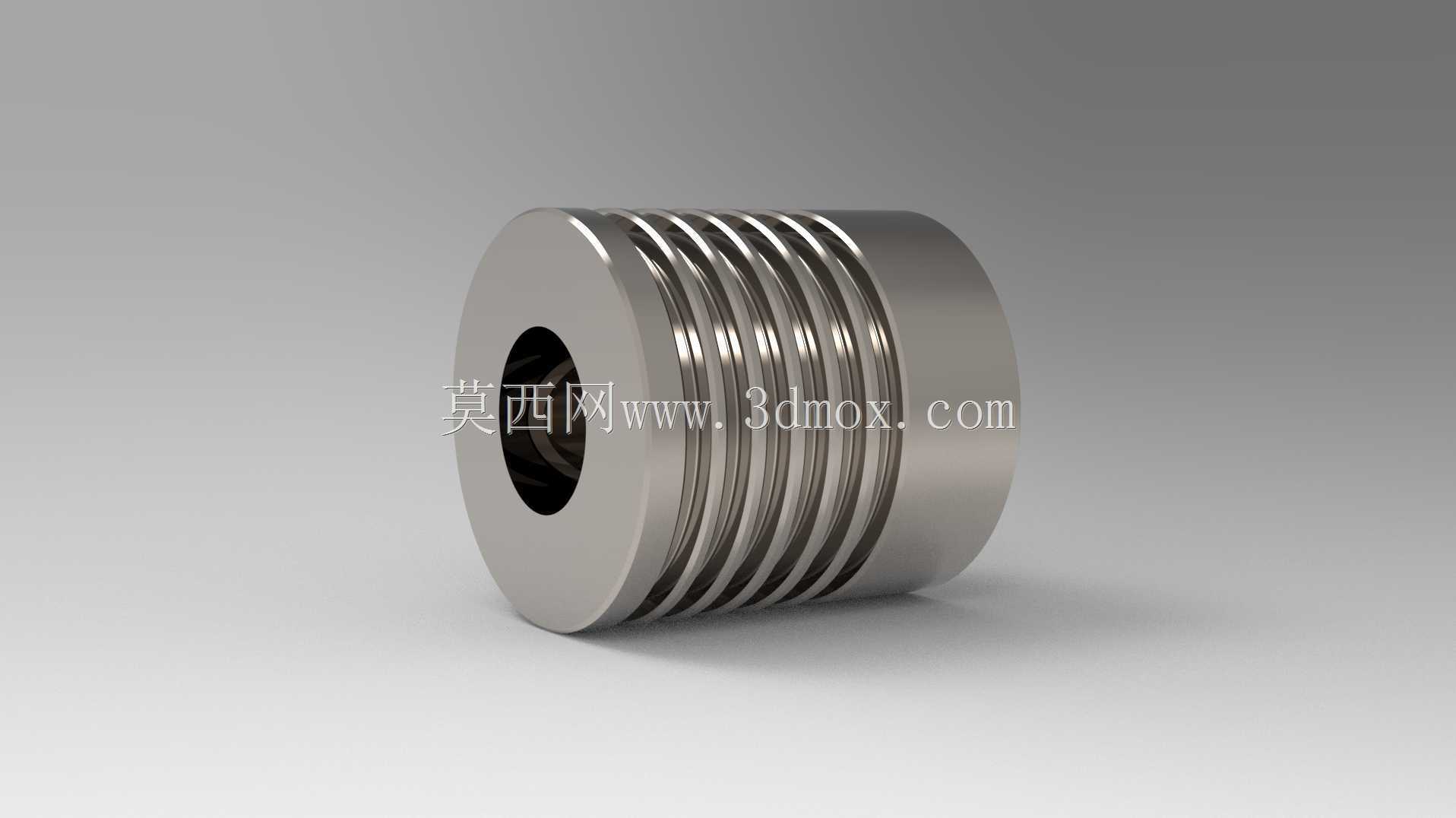

　　这类带环形波纹的金属回转连接件，常被用在小扭矩精密传动链路里，做两轴间的挠性连接补偿，在小型伺服传动、编码器信号传输、精密检测设备的动力传递环节都能见到它的身影。不同于刚性联轴器完全锁死两轴相对位移的特性，这种薄壁波纹结构的设计，核心是靠环形薄壁段的可控弹性形变，抵消安装过程中两轴间存在的径向、角向以及轴向微小偏差，避免强行对中带来的轴承附加载荷，延长整套传动组件的使用寿命。从结构上看，零件整体为同轴回转体，两端是等直径的实心安装基座段，表面做了高光洁度的金属处理，中间段是连续等距排布的环形薄壁波纹，波纹的圆弧过渡没有尖锐棱角，能在形变过程中避免应力集中，防止长期交变载荷下出现疲劳断裂。两端的安装基座内孔做了精加工，

　　公差带控制在H7级别，能和配套的轴件实现小间隙过渡配合，装配时可以通过顶丝或者粘接的方式完成固定，不需要额外做复杂的键槽加工，适配小直径轴的快速装配需求。设计这类零件的时候，首先要核算中间波纹段的壁厚，壁厚过大会导致整体刚度过高，补偿位移的能力下降，无法吸收安装偏差带来的附加应力；壁厚过小则会导致扭转刚度不足，传动过程中出现转角滞后，影响精密传动的定位精度，通常这类小规格接头的波纹壁厚会控制在0.15-0.3mm之间，兼顾形变补偿能力和扭转刚性。其次要确认波纹的节距和波数，波数越多，可补偿的位移量越大，但整体的轴向尺寸也会对应增加，设计时需要根据安装空间的轴向边界做匹配，常规小扭矩场景下5-7个波节就能满足0.2mm以内径向偏差、

　　1度以内角向偏差的补偿需求。安装边界上，这类零件的径向最大尺寸就是两端基座的外圆直径，装配时需要预留出至少2mm的径向操作空间，方便顶丝的锁紧操作，轴向尺寸则要根据实际连接的轴端伸出长度做匹配，保证两端轴头插入基座内孔的深度不小于内孔直径的1.2倍，避免传动过程中出现轴头滑脱的问题。实际应用中，这类金属波纹接头相比橡胶弹性联轴器，拥有更好的温度适应性，在-40℃到120℃的工作环境下都能保持稳定的弹性性能，不会出现橡胶老化、蠕变的问题，适合在有一定温度波动的工业设备内部使用；相比膜片式联轴器，它的扭转回差更小，结构更紧凑，不需要额外的紧固件连接膜片组，整体装配难度更低，在小型精密设备的传动链路里性价比更高。建模过程中，

　　波纹段的构建需要注意圆弧和直线段的相切约束，避免曲面出现褶皱，影响后续有限元应力分析的准确性，两端安装面的平面度需要控制在0.01mm以内，保证装配后和轴端面的贴合度，减少高速旋转时的动不平衡量。这类零件通常采用不锈钢材质经一体车削加工成型，加工时需要控制薄壁波纹段的切削进给量，避免切削力过大导致薄壁变形，加工完成后还要做去应力退火处理，消除加工过程中产生的内应力，保证长期使用时尺寸稳定性。在设备选型匹配时，首先要核算传动链路的额定扭矩，确保接头的额定扭矩比实际工作扭矩大30%以上，预留足够的安全余量，其次要测量实际安装时两轴的对中偏差量，确认偏差值在接头的允许补偿范围内，避免超量程使用导致波纹段过早出现疲劳损坏。日常设备维护中，这类零件不需要额外加注润滑脂，金属波纹段本身无相对摩擦副，只需要定期检查波纹段有没有出现肉眼可见的裂纹或者形变，确认两端顶丝没有松动即可，维护成本极低。
