电力变压器用L型支撑固定块结构

　　在电力输配系统的变压器设备内部，支撑类构件是保障绕组、引线及附属组件安装稳定性的核心基础零件，本次涉及的支撑块，主要应用于油浸式或干式电力变压器的内部腔体支撑场景，承担着分隔内部组件、承载对应部件重量、限制组件运行位移的核心作用。从实际使用场景来看，这类支撑块多安装在变压器铁芯旁侧的安装位、绕组端部的固定区域，或是油箱内部的构件衔接位置，需要在变压器长期带载运行的温升环境、轻微振动工况下保持结构强度，避免因支撑失效导致内部组件移位，引发绝缘距离不足、组件磕碰损伤等故障。

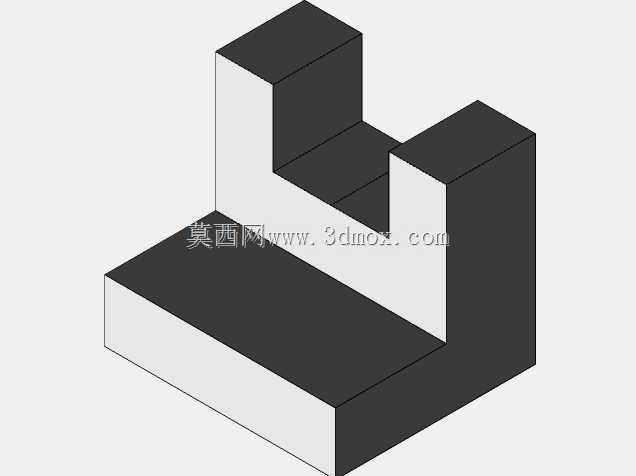

　　从结构设计逻辑来看，该支撑块采用L型阶梯式构型，底部为宽厚的水平承载基座，上方设置两个对称分布的立式挡边，两个挡边之间预留出适配安装组件的卡槽空间，这种构型并非随意设计：水平基座的底面为全平面结构，能够与变压器内部的安装基面完全贴合，保证支撑受力均匀，避免局部应力集中导致的基座压损；立式挡边的高度根据所需固定组件的侧边高度匹配设计，既能够对嵌入卡槽的组件形成侧向限位，又不会过高占用变压器内部的有限绝缘空间，两个挡边的间距尺寸严格对应被支撑组件的安装宽度，装配后可限制组件的横向窜动，配合基座上预留的安装孔位（图中未完全展示孔位细节，实际设计中会根据安装点位设置对应沉孔或通孔），可通过紧固件将支撑块与安装基面牢固连接，同时被支撑的组件可卡入挡边之间的凹槽内，无需额外设置复杂的压装结构即可实现稳定固定。

　　在外形尺寸与安装边界的把控上，这类支撑块的设计需要严格匹配变压器内部的安装空间：底部水平基座的长度、宽度尺寸需要覆盖被支撑组件的底部投影范围，保证承载时的受力面足够，基座厚度根据所需承载的组件重量计算，通常按照绝缘材料或金属材料的许用压应力核算，确保在变压器全生命周期内不会出现压溃变形；立式挡边的厚度需要满足侧向受力要求，当变压器发生运输振动、短路电动力冲击时，挡边需要承受组件传递的侧向冲击力，因此厚度取值会在满足空间要求的前提下预留足够的强度余量；两个挡边之间的凹槽深度根据组件的嵌入深度设计，既要保证组件嵌入后不会脱出，又要避免凹槽过深导致材料浪费、占用过多内部空间。

　　从功能特性角度来说，该支撑块的一体化构型减少了零件数量，相较于拼接式的支撑结构，一体化成型的L型块不存在拼接缝隙，不会在变压器运行过程中因缝隙积留绝缘油（油浸式变压器场景）或粉尘（干式变压器场景），降低了局部放电、绝缘劣化的风险；结构的直角过渡位置均设置了微小的工艺倒角，既能够避免加工过程中的应力集中导致零件开裂，也能防止安装过程中尖锐边角划伤相邻组件的绝缘层。在实际选型应用中，这类支撑块的尺寸会根据不同容量等级的变压器做系列化调整，小容量变压器的支撑块尺寸偏小，主要承担引线、小型绝缘件的支撑固定，大容量变压器的支撑块尺寸更大，可承担绕组端部、分接开关等较重组件的支撑限位，设计时需要根据具体安装点位的受力情况、空间边界调整各部分的尺寸比例，保证结构强度与空间利用率的平衡。

　　在建模实现层面，这类零件的建模逻辑遵循实体拉伸的基础思路，先绘制底部基座的截面轮廓拉伸得到基础实体，再在基座对应位置绘制两个立式挡边的截面进行拉伸增料，之后对所有锐边做倒角处理，根据安装需求添加对应的孔位特征，建模过程中需要严格控制各部分的尺寸公差，尤其是卡槽的宽度尺寸、安装孔的位置度，需要与被支撑组件、安装基面的尺寸匹配，避免装配时出现干涉或间隙过大的问题。这类支撑结构看似构型简单，却是变压器内部结构稳定性的重要保障，每一处尺寸的设定都需要结合实际工况的受力、空间、绝缘要求综合考量，不存在多余的结构设计，每一部分构型都对应明确的功能需求。
