工业仓储用网格立柱式堆垛料架设计

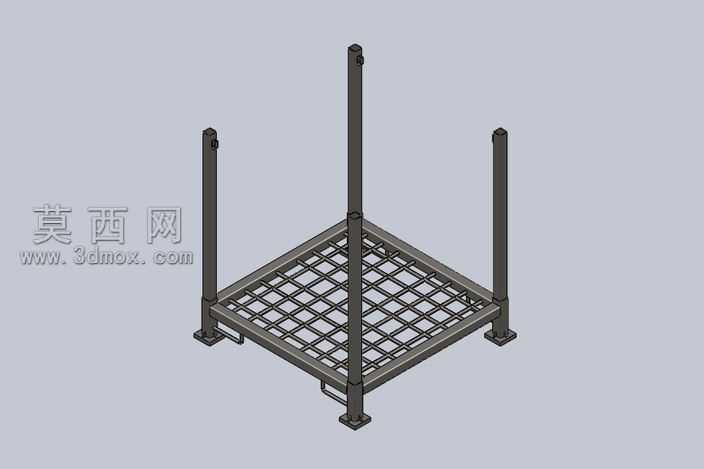

本作品为工业仓储场景使用的立柱式网格堆垛料架，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循仓储物流器具的通用设计规范，对各部件的装配关系做了完整的干涉校验，确保模型可直接对接生产加工环节的图纸输出需求。模型整体采用方管焊接框架结构，底部承载面为网格栅格设计，建模时对栅格的排布间距、方管的壁厚参数、立柱的插接配合公差都做了精准的参数化设定，可根据实际承载需求快速调整对应尺寸参数。渲染阶段采用哑光金属材质模拟真实碳素钢焊接后的表面质感，对立柱底部的固定脚座、侧面的搬运拉手、立柱顶端的堆垛插接定位结构都做了细节还原，材质区分上对焊接部位做了细微的质感差异处理，让渲染效果更贴近真实生产出的实物状态。结构设计上，四根垂直立柱与底部方形框架采用满焊连接的结构逻辑，建模时还原了立柱与框架连接部位的加强筋结构，底部网格栅格采用等距排布的扁钢焊接而成，既保证承载面的承重能力，又能减少积灰、减轻料架自身重量；立柱顶端设计有与底部脚座匹配的定位结构，可实现多个料架的稳定堆垛，大幅提升仓储空间利用率，侧面预留的拉手结构适配手动液压车、叉车的搬运作业需求，底部脚座设计有固定安装孔，既可以单独放置使用，也可以通过膨胀螺栓固定在地面作为固定工位料架使用。设计思路围绕仓储环节的大袋物料承载需求展开，整体结构无多余冗余部件，在保证结构强度满足额定承载要求的前提下，尽可能简化焊接加工工序，降低生产制造成本，建模过程中对所有锐边都做了倒圆角处理，还原真实产品的安全设计要求，避免使用过程中划伤操作人员，各部件的建模精度控制在工业级公差范围内，可直接导出工程图用于下料、焊接、表面处理等全生产流程的加工指导。
