带保护涵道的迷你四旋翼飞行器结构设计

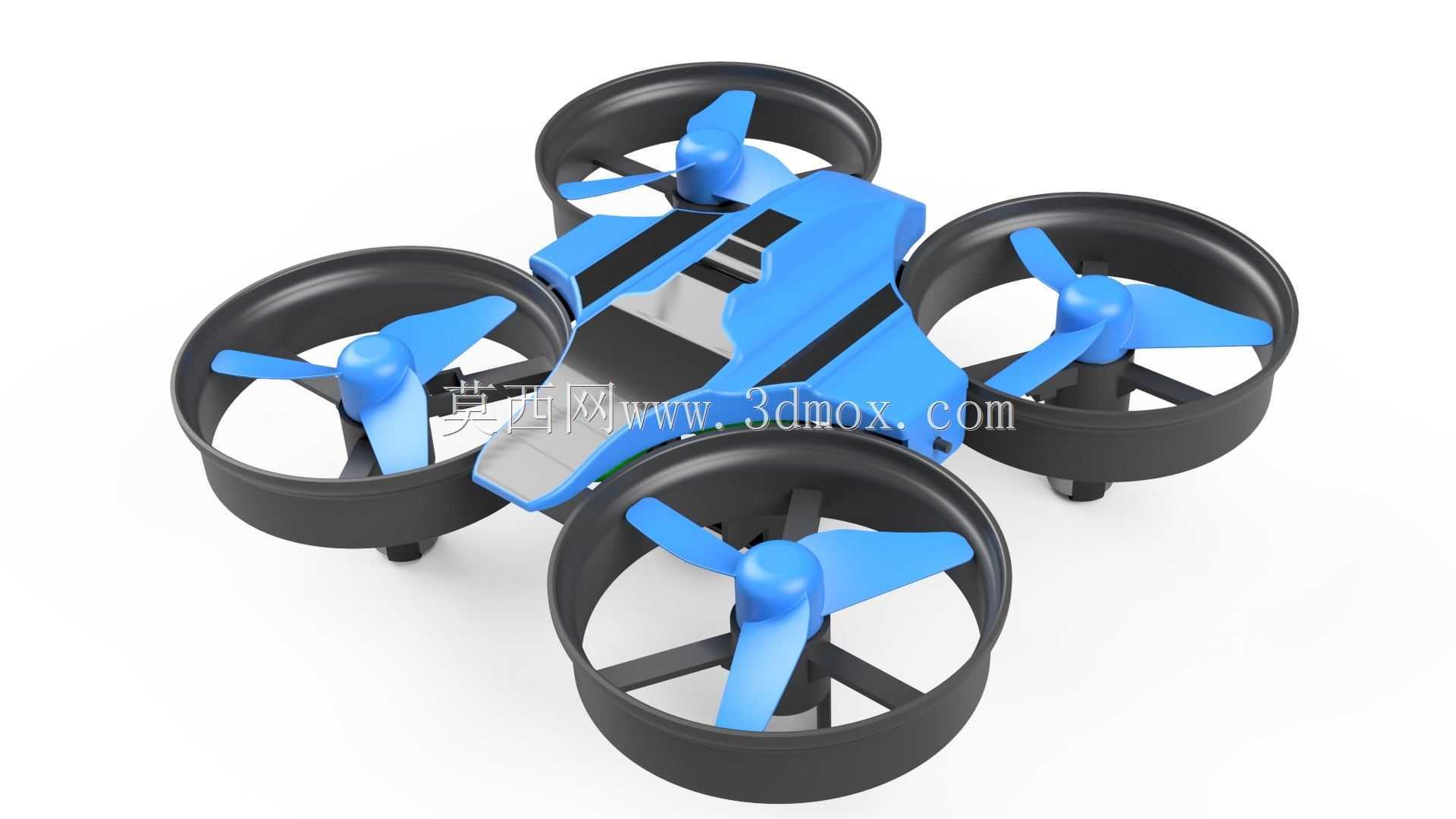

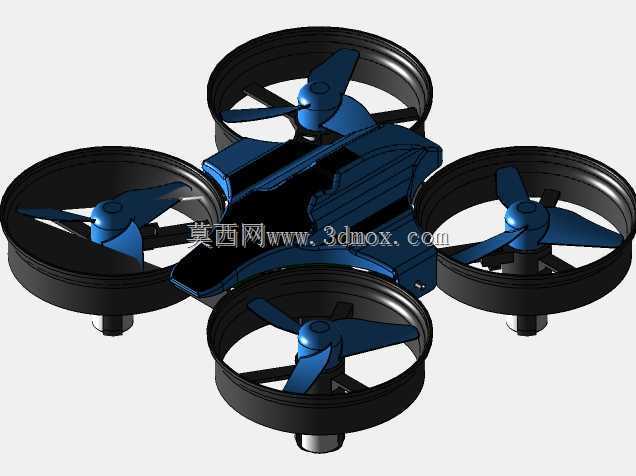

　　这款带全包涵道保护的迷你四旋翼飞行器，核心定位是室内近距作业、青少年科创教学以及狭小空间巡检场景的载体，区别于大轴距户外航拍无人机，其设计全程围绕小空间作业的安全性、抗碰撞性展开。从结构布局来看，四个旋翼分别被独立的环形涵道完全包裹，涵道边缘做了R2.5的圆角过渡，没有尖锐突出结构，即便在飞行过程中碰撞到墙面、家具或者操作人员肢体，高速旋转的桨叶也不会直接接触障碍物，既避免桨叶断裂飞溅，也能降低碰撞对人员的划伤风险，这一设计在室内教学场景下的安全冗余度提升尤为明显，适配中小学科创课、高校无人机入门实训的使用需求，新手操作失误炸机时，涵道结构可吸收60%以上的侧向碰撞冲击力，减少核心机架的形变概率。

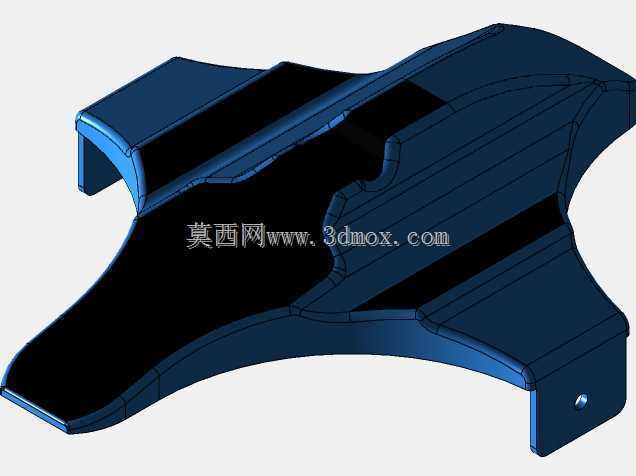

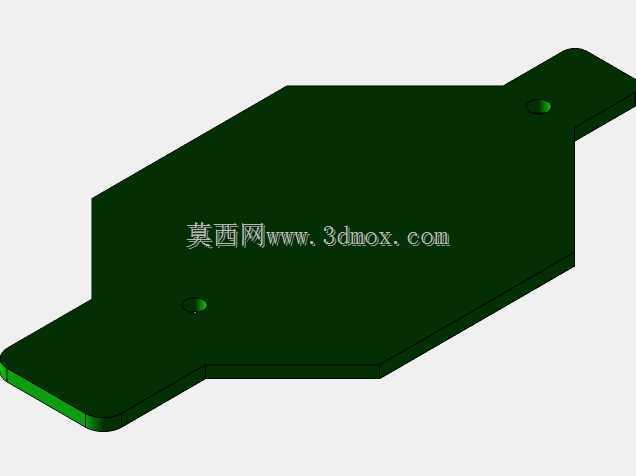

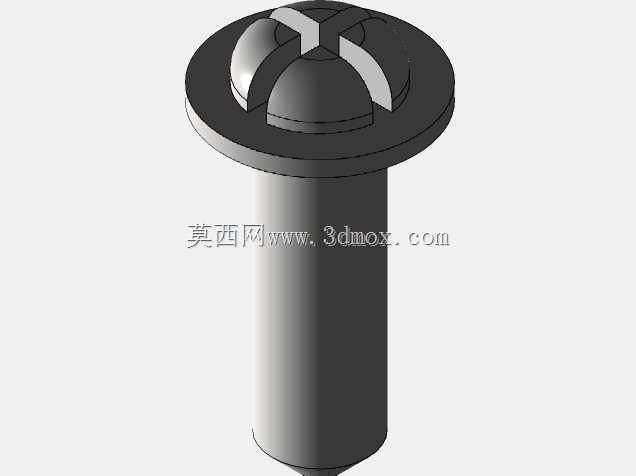

　　机架主体采用上下分壳的卡扣加定位柱装配结构，没有外露的螺丝孔位，上壳预留了2mm深度的设备安装沉台，可根据使用场景搭载重量不超过10g的功能模块，比如微型摄像头模块、温湿度采集模组、小型气体检测探头，拓展用于管道内部巡检、仓储货架缝隙盘点、密闭空间环境参数采集等场景，下壳对应飞控板、电池仓的位置做了网格状加强筋，筋厚0.8mm，在控制整体重量的前提下，保证1.2米高度自由落体到水泥地面时，飞控安装位的形变量不超过0.1mm，避免飞控传感器受冲击偏移导致飞行姿态失稳。

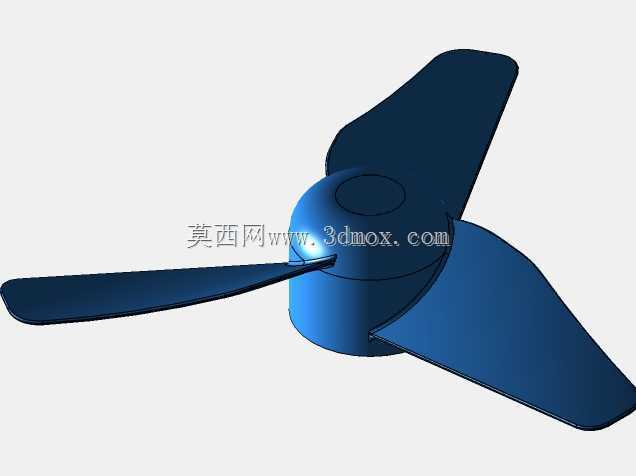

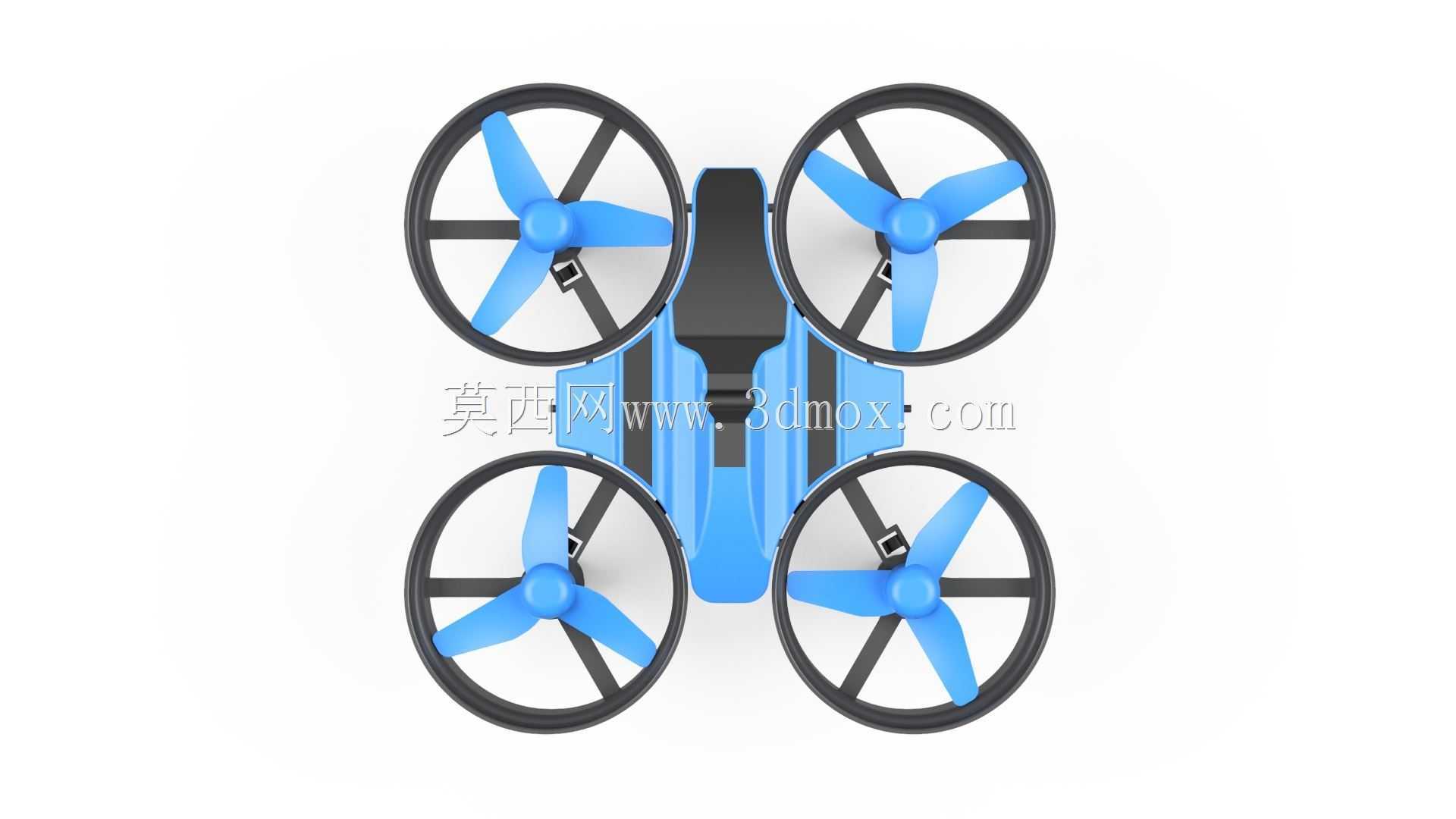

　　动力布局上，四个旋翼呈X型对称分布，相邻旋翼的旋转方向相反，抵消自旋扭矩，每个涵道内壁与桨叶尖端的间隙控制在0.3mm，这个间隙值经过反复迭代验证，既不会因为加工公差导致桨叶擦碰涵道内壁，又能利用涵道的翼尖效应提升15%左右的悬停效率，同等电池容量下续航时间比无涵道的同尺寸迷你无人机提升8%左右。桨叶采用三叶式低扭设计，桨根位置做了加厚处理，与电机轴的配合采用D型孔定位，安装时无需额外打胶即可传递足够扭矩，避免急加速时桨叶打滑。

　　整机的安装边界控制十分严格，不含外置搭载模块的情况下，最大外轮廓尺寸为110mm×110mm×35mm，可直接穿过直径120mm的管道入口，适配常见的建筑通风管道、工业设备内部狭小缝隙的巡检需求，底部起落架高度为5mm，既保证降落时底部搭载的传感器不会接触地面，又不会因为起落架过高提升整机重心影响飞行稳定性。电池仓设计在机架重心正下方，采用抽拉式结构，仓盖带防脱卡扣，更换电池时无需拆解整机外壳，单块1S锂电池的安装间隙预留了0.2mm的公差，兼容市面上同规格的主流迷你航模电池，降低后期使用的配件替换成本。

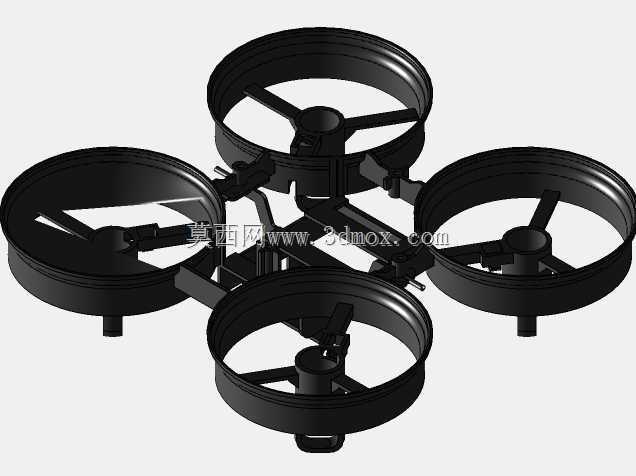

　　从设计思路的落地来看，整机所有结构件的壁厚统一控制在1.2mm-1.5mm区间，适配普通桌面级FDM3D打印机的打印精度要求，不需要额外做支撑结构即可打印成型，对于科创教学场景来说，学生可直接修改三维模型的局部结构，比如调整涵道角度、增加功能模块安装位，快速打印验证自己的设计想法，降低结构创新的试错成本。涵道与机架主体采用一体化设计，减少了单独安装涵道的定位误差，四个电机安装座的同轴度公差控制在0.05mm以内，保证四个旋翼的旋转平面处于同一水平面，减少飞行时的不必要震动，降低飞控的姿态修正负担。

　　在实际作业场景中，这款迷你飞行器可替代人工进入人员无法抵达的狭小空间，比如建筑吊顶内部的线路排查、精密设备内部的结构检查、仓储高层货架缝隙的货物盘点，相比大尺寸无人机，其碰撞容错率更高，即便在狭窄空间内碰到障碍物，也能保持姿态稳定继续飞行，不会像无保护的迷你无人机那样一撞就炸机。针对教学场景，其结构拆分简单，总共只有上壳、下壳、四个桨叶、四个涵道电机、飞控、电池几个核心部件，学生可在10分钟内完成整机组装，快速理解四旋翼飞行器的飞行原理、结构布局逻辑，比采用散件拼装的教学套机的结构合理性更高，没有多余的冗余结构。
