带安装底座的弧形激光切割钣金构件

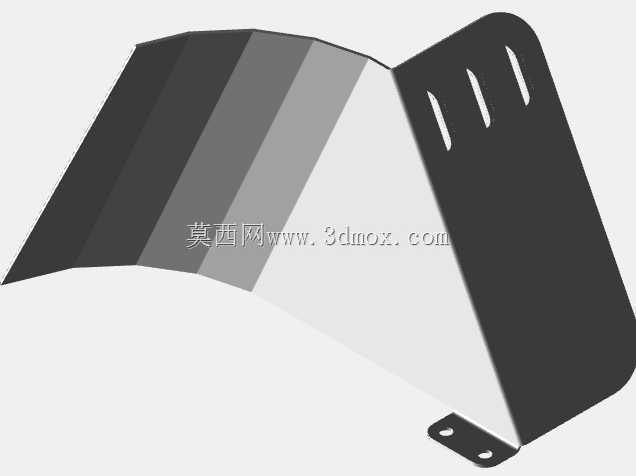

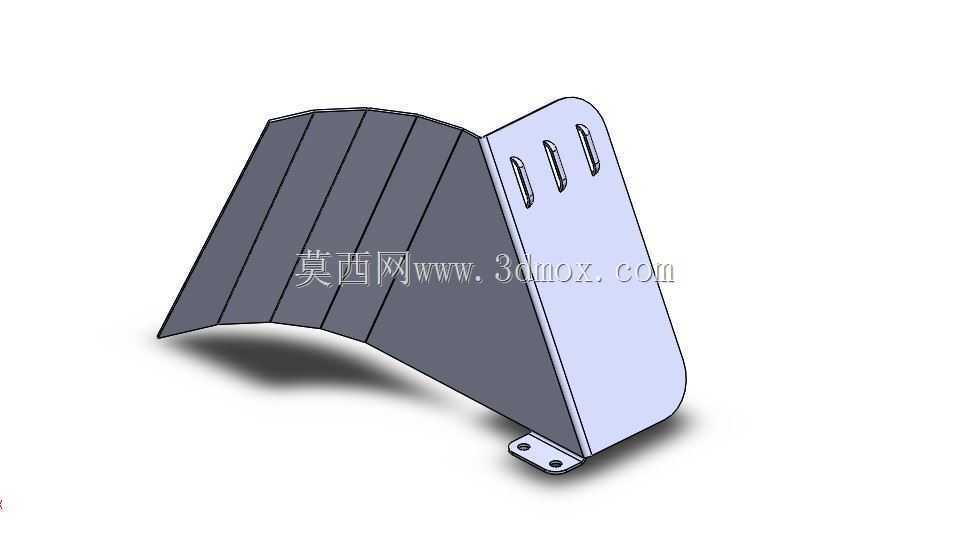

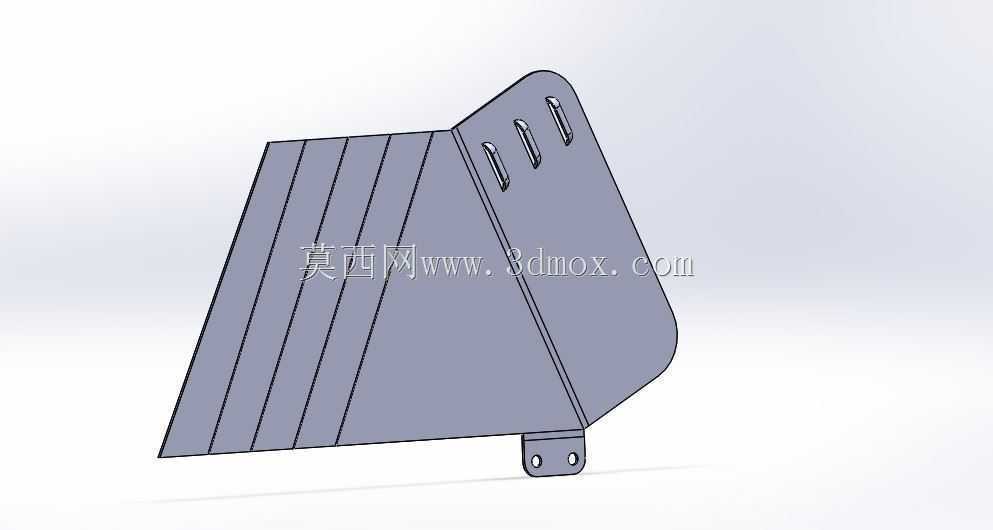

　　在工业钣金加工的实际生产场景中，这类带安装底座的弧形构件常被用作设备外侧的防护导流结构，也可适配小型工业设备的风道导向、局部防护遮挡需求，在小型电力配套设备、工业除尘局部管路、非标自动化设备的外围护结构中都能见到同类型结构的应用。从结构设计逻辑来看，构件主体分为弧形导流段与平直安装段两个核心部分，弧形段采用多道折弯拼接的成型思路，每道折弯的曲率经过反复校核，既保证曲面过渡顺滑无应力集中点，也能让气流或者物料沿曲面导向时不会出现紊流、卡滞的问题；平直安装段预留了三个长条形调节孔，底部延伸出带两个安装孔的固定耳座，长条形孔可适配安装时的位置微调，抵消装配过程中产生的孔位偏差，底部耳座的孔位则用于最终的锁紧固定，

　　保证构件安装后不会出现晃动、位移。设计阶段需要重点考量板材展开后的下料精度，激光切割下料时要给折弯工序预留合适的折弯扣除量，弧形段的每一条折弯线都要和安装段的基准面保持平行，避免成型后曲面出现扭曲、翘边的问题。安装边界方面，底部耳座的两个安装孔中心距需要和配套设备的安装立柱孔位完全匹配，平直段的三个长孔长度控制在合理范围，既保证足够的调节余量，也不会因为孔过长降低安装段的结构强度；构件整体的外轮廓边缘全部做了倒角去毛刺处理，避免安装维护时划伤操作人员，弧形段的板材厚度和平直安装段保持一致，焊接拼接时采用段焊工艺，减少焊接变形对整体平面度、曲面弧度的影响。实际生产中，这类构件的激光切割工序需要先对板材进行校平，

　　保证下料后零件的平面度误差控制在公差范围内，折弯时要使用和弧形曲率匹配的折弯模具，逐道折弯后用弧度样板校核成型尺寸，焊接工序完成后还要对焊道进行打磨处理，保证表面平整无凸起，后续如果需要做表面喷涂处理，也能保证涂层附着均匀。从功能特性来说，这类构件不需要额外的支撑加强筋，依靠自身的弧形曲面结构就能获得足够的结构刚度，在承受常规的气流冲击、轻微外力触碰时不会发生变形，相比纯平板式的防护结构，弧形的导流面能有效降低风阻，减少设备运行时的气流噪音，同时弧形外观也比直角结构更具安全性，不会出现尖锐的直角磕碰风险。建模过程中需要重点注意折弯处的R角处理，不能直接做直角拼接，要匹配实际板材折弯时的自然R角，保证展开后的下料尺寸和实际生产一致，

　　避免出现建模尺寸和实际加工尺寸不符导致的零件报废；安装耳座和主体的连接位置要做圆角过渡，减少应力集中，长期受震动影响时也不会在连接处出现开裂问题。这类结构的设计不需要复杂的曲面建模，通过常规的钣金折弯、切割命令就能完成，但每一处尺寸的设定都要结合实际加工工艺来调整，比如长圆孔的宽度要适配常用的固定螺栓直径，孔边到板材边缘的距离要满足钣金件的最小边距要求，避免安装时出现板材开裂的问题，弧形段的折弯道数也要结合实际加工能力设定，道数过少会导致曲面折线感明显，达不到顺滑导流的效果，道数过多则会增加折弯工序的加工时长，提升不必要的生产成本。
