分段式结构小型探空火箭结构设计

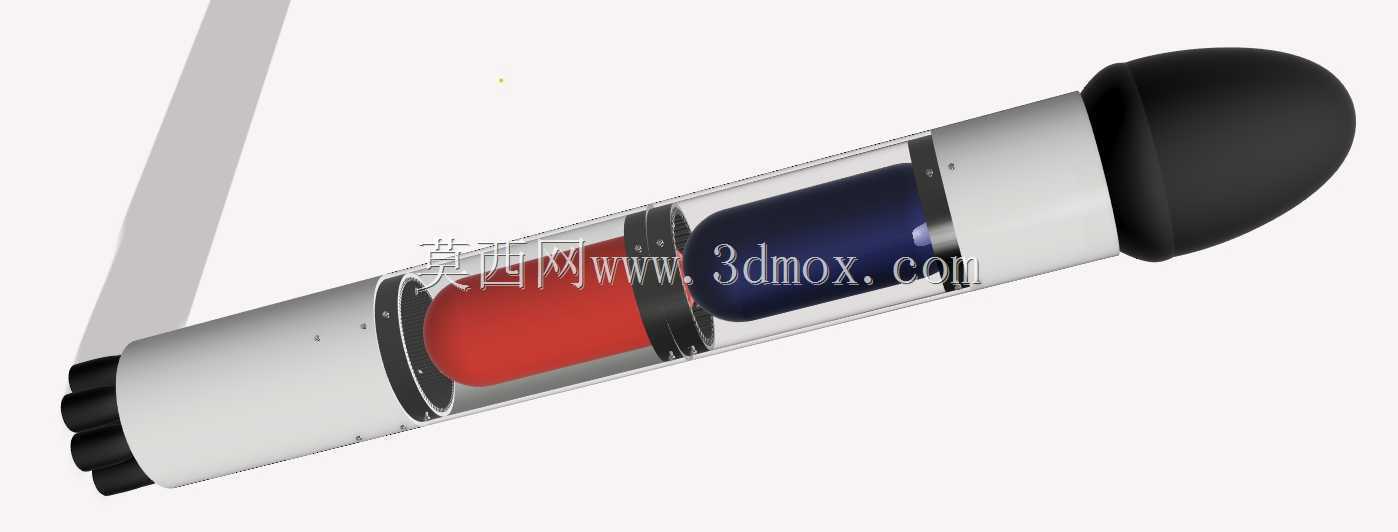

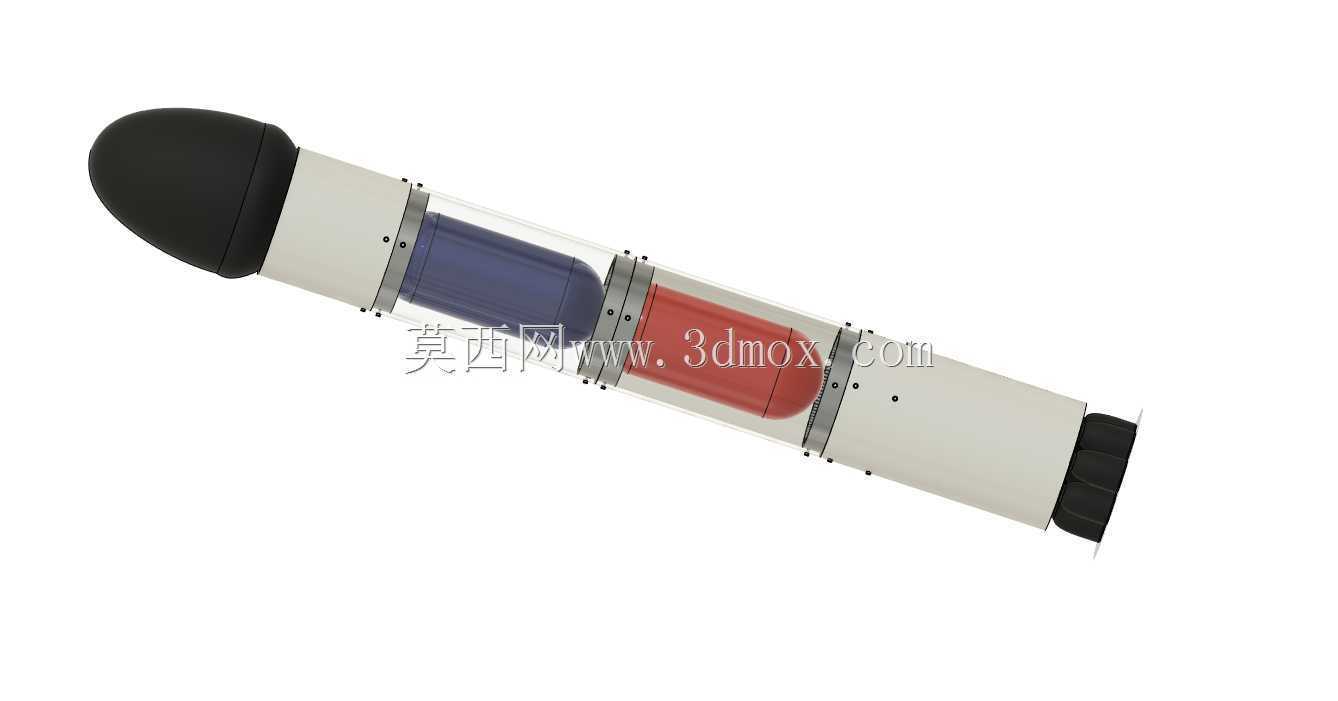

　　这款分段式箭体结构的设计，核心面向近地探空、教学实验类小型火箭的研发验证场景，区别于传统整体式箭体加工方案，采用多舱段模块化拼接的结构逻辑，能够适配不同载荷舱段的快速更换需求，在高校航空航天教学实验、业余航天爱好者原型验证、小型气象探空设备搭载场景中，能够大幅降低箭体改装的加工成本，缩短不同任务载荷的适配周期。从结构功能划分来看，箭体头部采用钝锥形整流罩设计，选用低密度高强度的非金属材质加工，一方面能够在亚音速飞行阶段降低头部激波带来的气动阻力，另一方面钝头构型在着陆冲击阶段能够吸收部分碰撞能量，避免内部载荷舱的元器件受冲击损坏。紧邻整流罩的第一段舱体为航电设备舱，舱壁预留了标准化的安装螺孔点位，可直接固定飞控板、气压高度计、

　　GPS定位模块等核心航电部件，舱段内壁设计有环形定位凸台，能够保证相邻舱段对接时的同轴度误差控制在0.1mm以内，避免飞行过程中因箭体不同轴带来的气动偏航力矩。中间两段透明舱段为有效载荷观察舱与动力系统观察舱，透明舱壁采用高抗冲的透明工程材质加工，既能够满足教学演示过程中内部载荷、动力组件工作状态的可视化观察需求，也能够在地面静态点火测试阶段直观观测药柱燃烧、降落伞折叠固定的状态，及时排查结构干涉、固定松脱等潜在故障。透明舱段与相邻金属舱段的连接采用抱箍式卡接结构，配合端面的橡胶密封垫圈，既能够保证飞行过程中舱段连接的结构强度，也能实现雨天发射场景下的舱内防水，避免航电元件遇水短路。靠近箭尾的舱段为降落伞回收舱与发动机固定舱，

　　舱体内部设计有十字形的发动机定位挡圈，能够适配标准直径的固体火箭发动机，挡圈上预留的泄压孔能够将发动机工作时反向泄漏的高温燃气及时导出，避免高温燃气直接冲刷降落伞包导致回收失败。箭尾段设计有四片对称分布的固定式尾翼，尾翼安装面与箭体轴线的垂直度经过严格校核，能够保证飞行过程中的箭体自旋稳定，降低风扰带来的弹道偏移。从安装边界尺寸来看，整箭直径控制在66mm，总长度约420mm，各舱段的对接法兰统一采用M3内六角螺丝固定，相邻舱段的对接端面设计有定位销孔，拆装重复定位精度能够满足多次发射复用的需求，不需要每次拆装后重新做动平衡校准。在设计思路上，这款结构没有盲目追求轻量化指标，而是在结构强度与拆装便捷性之间做了平衡，

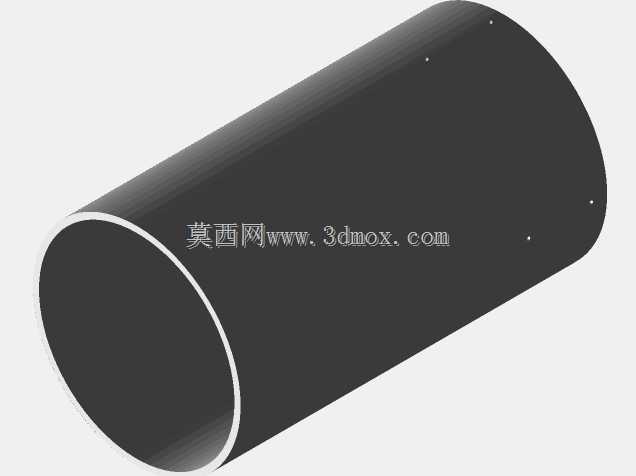

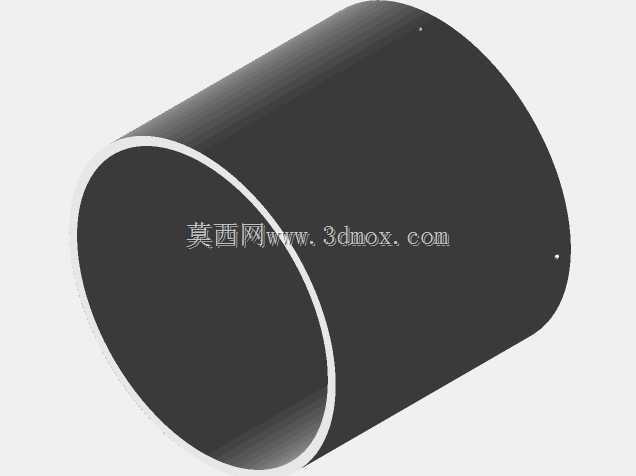

　　比如航电舱与回收舱的壁面厚度设置为2mm，既能够承受飞行阶段的轴向过载与气动载荷，也预留了足够的螺孔啮合长度，避免多次拆装后出现螺孔滑牙的问题。透明舱段的壁面厚度设置为3mm，主要考虑地面教学演示过程中可能出现的磕碰、跌落场景，降低日常使用过程中的损坏概率。尾翼与箭体的连接采用嵌入式安装结构，尾翼根部插入箭体壁面的预留卡槽后用环氧胶固定，相比表面粘贴的尾翼结构，抗剪切强度提升40%以上，能够承受发射阶段6g的轴向过载而不出现尾翼脱落的问题。在实际应用场景中，这款结构既可以作为高校航空航天专业《火箭设计原理》课程的教学演示教具，帮助学生直观理解箭体分舱设计、载荷布置、气动稳定的相关知识点，也可以作为小型探空火箭的原型验证结构，搭载温度传感器、微型相机等载荷完成1km以内高度的近地探测任务，模块化的舱段设计允许使用者根据任务需求更换更长的载荷舱或者更大容量的回收伞舱，不需要重新加工整个箭体结构。结构设计过程中也充分考虑了3D打印加工的工艺可行性，所有舱段的内壁都没有设计倒扣结构，打印时不需要添加额外的支撑结构，能够降低打印加工的材料损耗与后处理工作量，各舱段的连接螺丝孔都设计了自导向倒角，即使是没有丰富装配经验的使用者，也能够快速完成整箭的组装调试。
