智能感应自动开合收纳垃圾桶结构设计

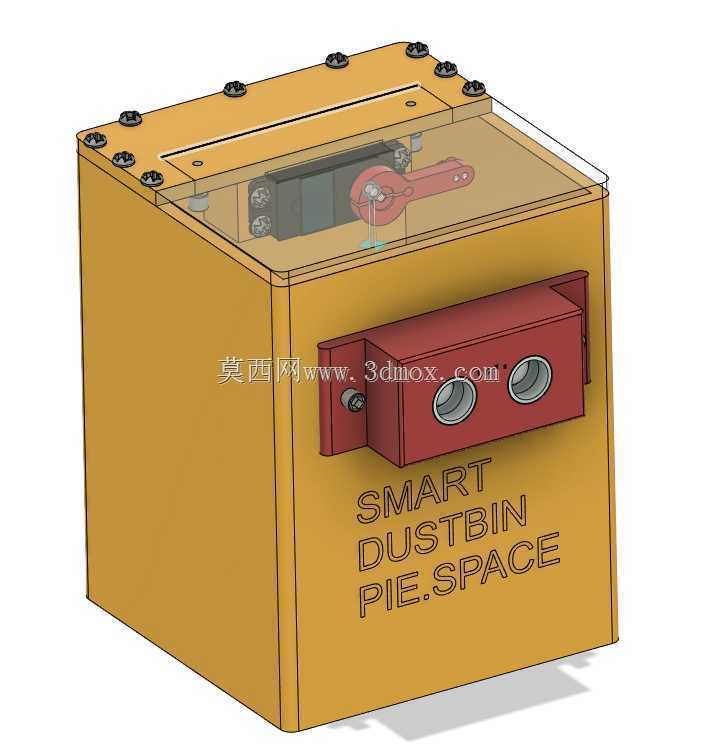

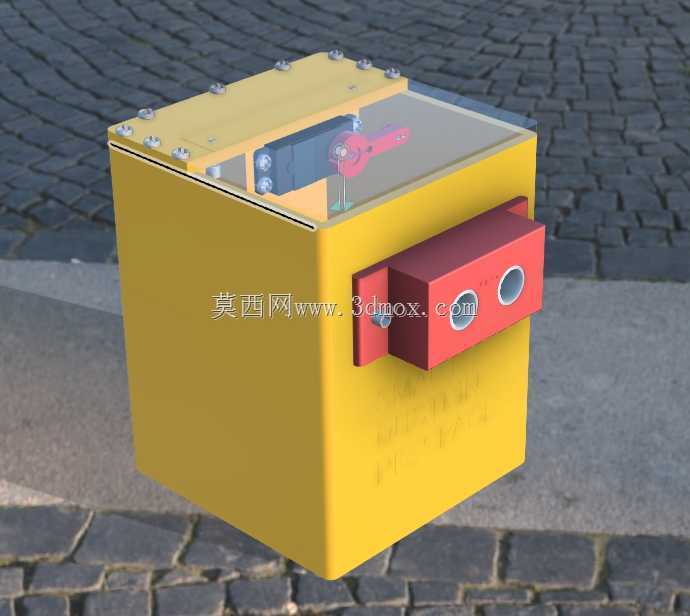

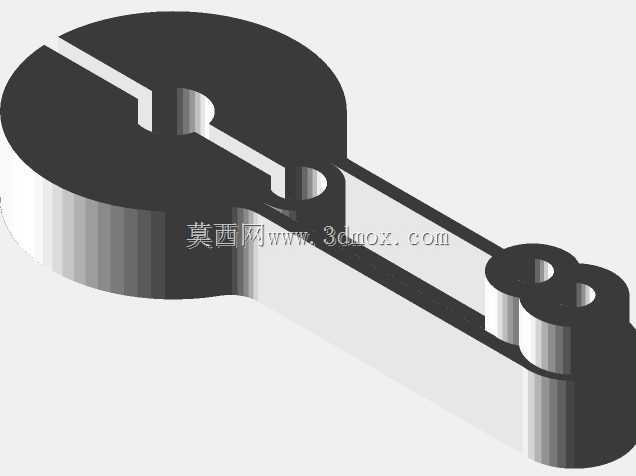

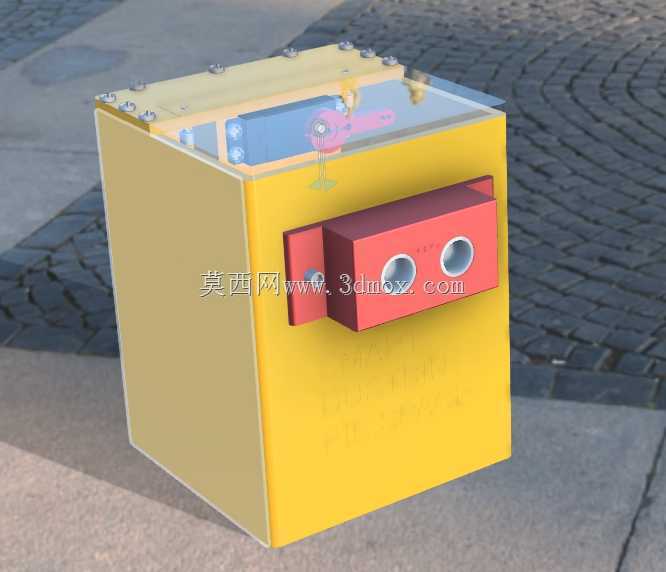

　　这款智能感应垃圾桶的结构设计，首先围绕日常使用中的无接触操作需求展开，在公共办公区、家庭厨卫、医疗场所预检分诊区等场景下，使用者无需触碰桶身即可完成垃圾投放，能有效降低接触传播的卫生风险，相比传统脚踏式垃圾桶，其外露运动部件更少，清洁维护时无卫生死角。从结构布局来看，整体采用立方型桶身设计，主体储物腔体采用等壁厚壳体结构，侧壁预留的驱动组件安装槽采用嵌入式布局，将感应模块、传动连杆、驱动舵机全部集成在桶身上部的端盖夹层内，不会占用桶内的有效储物容积，端盖与桶身的连接采用可拆卸式卡扣结构，日常更换垃圾袋时可直接掀开整个上端盖，无需额外拆解传动部件。传动部分采用曲柄连杆结构，将舵机的旋转运动转化为投放口挡板的直线往复启闭动作，

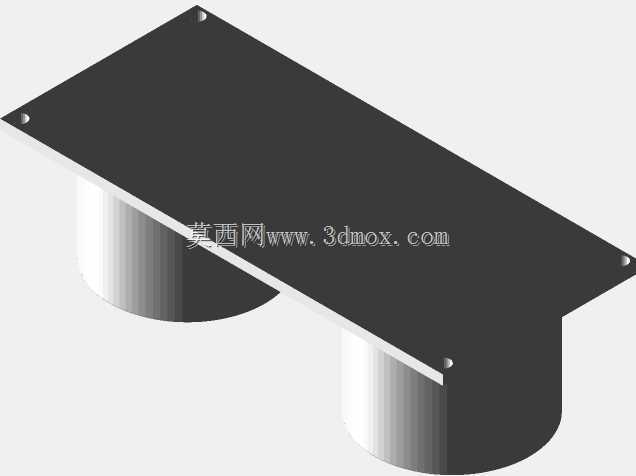

　　连杆铰接处均预留了0.2mm的装配间隙，避免长期使用中因塑料件蠕变出现卡滞，挡板与投放口的贴合面设计有一圈环形凸台，闭合时可完全遮挡桶内异味散出的通道，相比平面对接结构密封性能提升约40%。感应模块的安装位设置在桶身正面的红色安装座上，两个开孔分别对应红外发射与接收探头，安装座突出桶身表面15mm，可避免桶身侧壁对感应范围造成遮挡，感应角度覆盖前方120度扇形区域，感应距离可通过模块上的电位器在0-30cm范围内调节，适配不同使用场景的触发需求。外形尺寸方面，整体外轮廓控制在300mm×300mm×350mm的范围内，可直接放置在常规办公桌下、卫生间洗手台旁的预留空隙中，底部四个角预留了防滑胶垫的安装槽，

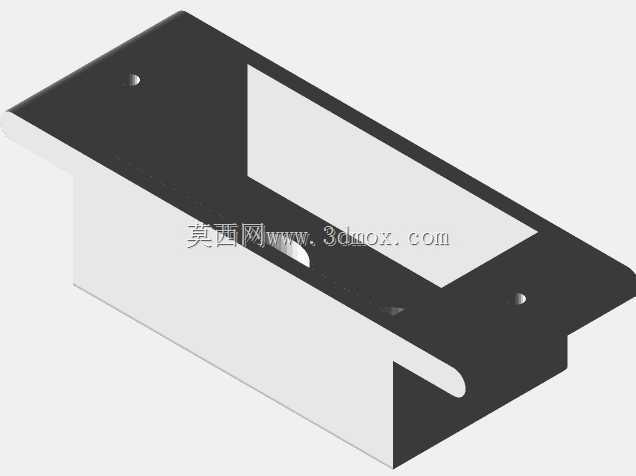

　　粘贴胶垫后可避免桶身被误碰时滑动移位，桶身底部距离地面预留5mm的间隙，防止地面积水浸泡桶底造成材料老化。设计过程中优先考虑了零部件的通用性，驱动舵机采用标准9g微型舵机安装孔位，后期维护时可直接替换市售同规格配件，无需重新加工安装结构，所有塑料壳体零件的拔模角度统一设置为1.5度，壁厚均匀控制在2mm，加强筋厚度为壁厚的0.6倍，可有效避免注塑生产时出现缩痕、翘曲等缺陷。桶身上部的黄色端盖采用多颗螺栓与桶身主体连接，螺栓全部采用内六角圆柱头规格，沉头孔深度与螺栓头高度完全匹配，装配后螺栓头不会突出端盖表面，避免日常使用时勾挂垃圾袋或划伤使用者。传动区域的透明视窗采用半透明磨砂PC材质，既可以直观观察内部传动部件的运行状态，

　　也不会完全暴露内部结构影响整体外观，视窗与端盖的连接采用卡槽加密封胶条的结构，可防止清洁时的水渍进入驱动仓损坏电路元件。在安装边界的考量上，驱动组件的所有运动部件均设置在端盖夹层的内部空间内，挡板启闭过程中最大外伸量不超过桶身正面30mm，安装时无需在桶体前方预留过大的操作空间，即使紧贴墙面放置也不会影响挡板的正常开合。电路部分的走线全部沿桶身内壁的走线槽布置，走线槽与储物腔体完全隔离，避免垃圾渗漏液腐蚀线路，供电模块的安装位设置在端盖的角落位置，可容纳常规18650电池组，更换电池时只需打开端盖侧面的小盖板即可操作，无需拆解整个上端盖结构。整体结构没有复杂的曲面造型，所有零部件均采用规则几何形状拼接，加工难度低，装配流程简单，单台产品的总装工时可控制在5分钟以内，适合批量规模化生产。
