剖视展示型推力球轴承三维结构设计

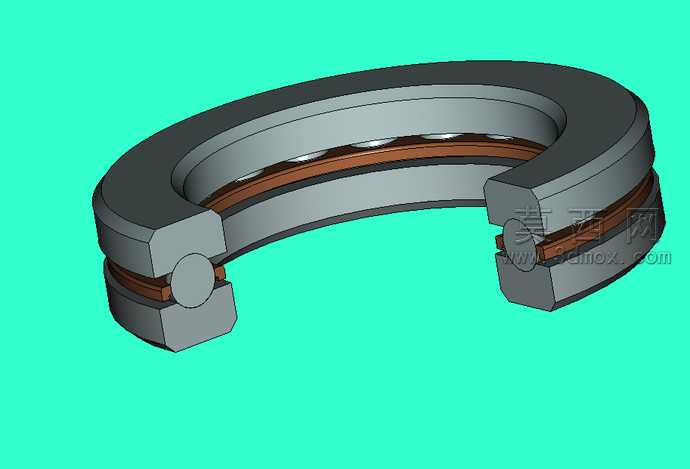

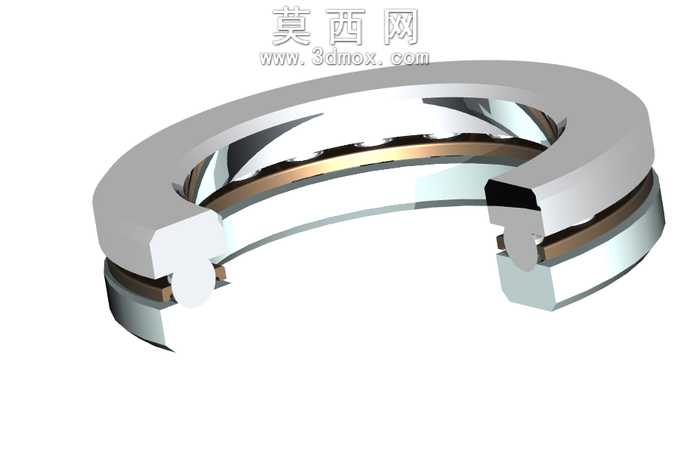

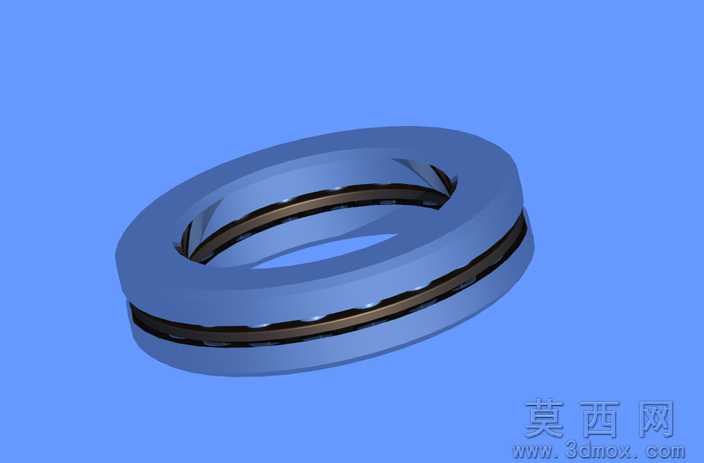

本模型采用三维参数化建模方式构建，以1/2剖视的呈现形式完整展示推力球轴承的内部装配结构，建模过程严格遵循GOST6874-75标准的尺寸规范，保证各部件的配合公差符合工业设计要求。建模阶段首先完成上下两片轴圈与座圈的轮廓绘制，通过旋转凸台指令生成环形基体，针对滚道部位采用精确的圆弧截面扫描切除，保证滚道曲率与钢球的球面完全贴合，避免出现配合干涉问题。钢球部分采用圆周阵列方式完成排布，阵列数量与保持架的兜孔位置一一对应，保持架采用铜合金材质的实体建模，通过拉伸、切除、阵列指令完成兜孔结构制作，保证每粒钢球都能在对应兜孔内实现灵活转动，无卡滞风险。材质渲染阶段，轴承套圈部分赋予高铬轴承钢材质，添加细腻的金属磨砂质感与边缘高光效果，还原真实轴承的金属加工表面特征；保持架部分赋予黄铜材质，调整金属粗糙度与反射参数，呈现铜合金特有的暖金色金属光泽；钢球部分赋予高抛光轴承钢材质，添加高反光属性与环境反射效果，突出滚动体的精密加工质感。模型整体采用半剖装配体结构，清晰展示各零件的装配层级与配合关系，套圈的端面、滚道、倒角等细节特征均完整还原，未对结构进行过度简化，可用于机械设计教学、轴承选型演示、装配结构认知等场景。设计过程中重点考量了标准件的参数通用性，各尺寸参数可根据同系列不同型号的轴承规格进行快速调整，通过修改驱动尺寸即可生成同系列其他规格的轴承模型，具备良好的参数化复用性。模型的装配关系完全符合实际轴承的装配逻辑，钢球与滚道之间设置合理的间隙配合，保持架与钢球之间预留转动间隙，套圈之间的轴向间隙符合推力轴承的设计规范，能够直观呈现推力轴承承受轴向载荷时的力传递路径，帮助使用者理解推力球轴承的工作原理与结构特点。
