皮带传动式离心通风机结构设计

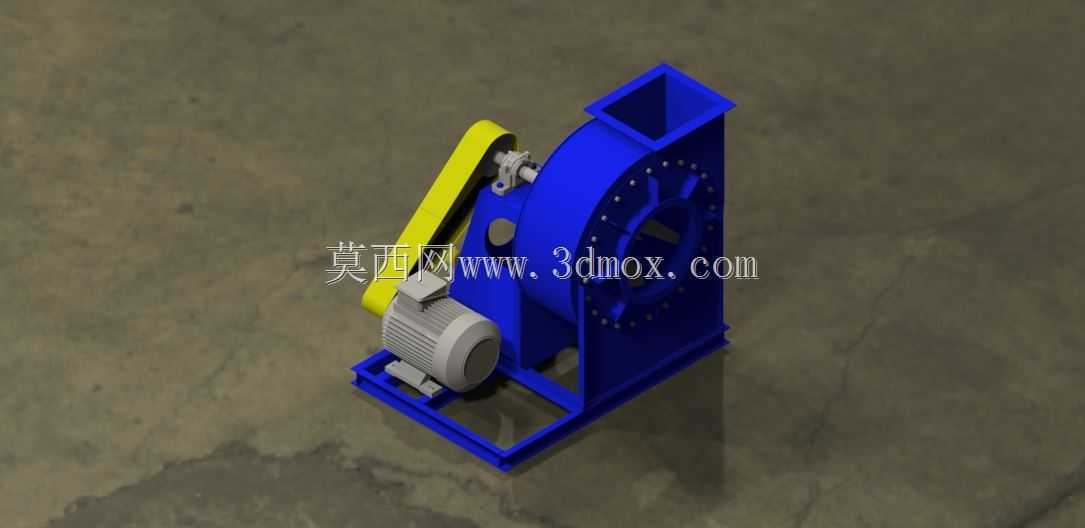

　　这款离心通风机的三维结构，完整还原了工业现场常用的皮带传动式通风单元的全部装配细节，从蜗壳型流道的曲面过渡到带轮张紧的安装位预留，每一处结构都对应实际生产中的安装与运维需求。在车间除尘、工位通风换气、生产管线风送系统这类场景里，这类风机是核心的动力单元，不同于直联式风机的紧凑结构，皮带传动的布局可以让电机与风机主体保持合理的间距，既避免高温介质长期直吹电机导致绝缘老化，也能通过更换不同直径的带轮灵活调整叶轮转速，匹配不同工况下的风压、风量需求，不用更换整套动力单元就能适配现场的管路阻力变化。

　　从结构设计逻辑来看，蜗壳部分采用了等宽截面的渐开线流道设计，进风口位置做了收敛式的圆弧过渡，能最大程度降低气流进入叶轮时的紊流损失，出风口采用方形法兰接口，法兰面预留了均匀分布的螺栓孔位，安装时可以直接对接方形通风管路，不需要额外做变径转接，减少现场安装的加工工作量。叶轮与蜗壳的配合间隙控制在合理范围，既避免运转时叶轮擦碰壳体内壁，也不会因为间隙过大导致气流回流损失风压。传动部分的带轮护罩安装位做了凸台结构，安装护罩后可以完全覆盖皮带与带轮的旋转区域，符合工业设备的安全防护要求，避免运维过程中衣物、工具卷入传动部件。

　　底座部分采用型钢焊接的框架式结构，电机安装位预留了长条形的调节腰孔，安装时可以滑动电机调整皮带的张紧度，不需要撬动电机或者额外加装张紧轮，日常运维调整皮带松紧时操作十分便捷。整个底座的安装面做了统一的平面度处理，风机蜗壳、电机、轴承座的安装位都在同一个加工基准面上，能保证各部件的同轴度要求，降低运转时的振动幅度。轴承座的安装位置做了加强筋结构，因为叶轮运转时会产生径向载荷，加强筋可以分散轴承座的受力，避免长期运转后底座出现形变导致叶轮偏心。

　　从安装边界来看，这款风机的整体布局为电机侧置、出风口垂直向上的结构，安装时需要在底座下方预留足够的减震垫安装空间，进风口位置要预留不小于叶轮直径的检修空间，方便后期清理叶轮积灰、更换轴承时拆卸进风管道。侧面的电机位置要预留电机长度1.2倍以上的抽拉空间，方便后期更换电机或者维护皮带时不用拆卸整个风机主体。出风口的法兰对接时，要注意管路的重量不能直接压在风机蜗壳上，需要给管路做单独的支撑吊架，避免长期负重导致蜗壳变形、叶轮擦碰。

　　在实际选型适配时，这款结构的风机适合输送不含粘性物质的空气或者低浓度粉尘气体，气体温度不超过80摄氏度的工况都能适配，因为皮带传动的结构可以灵活调整传动比，在管路阻力波动较大的除尘系统里，比直联式风机的适配性更强。建模时所有的配合面都做了公差预留，比如轴承座与轴的配合、带轮与轴的配合、法兰螺栓孔的间隙，都符合机械设计的公差要求，直接导出工程图就可以用于生产加工，不需要再做额外的结构调整。蜗壳的板材厚度、加强筋的位置也都参考了实际量产风机的结构参数，不会出现结构强度不足或者过度冗余增加重量的问题。
