工业多管旋风分离除尘装置结构设计

　　在工业烟气治理、粉体物料输送分选、车间含尘空气净化等场景中，旋风类分离设备始终是预处理环节的核心选型，这款多管组合式旋风分离结构，正是针对大风量、高浓度含尘气流处理需求开发的实体结构方案。不同于单筒旋风分离器处理风量上限低、小粒径颗粒捕集效率不足的问题，该结构采用多组旋风单元并联集成的布局思路，在保持单个旋风单元离心分离场稳定的前提下，大幅提升设备整体处理通量，同时避免单筒大直径结构带来的离心力衰减问题，对5μm以上固相颗粒的捕集效率可稳定维持在较高区间。

　　从结构设计逻辑来看，设备整体采用立式同轴布局，上部为洁净气集流室与含尘气进气分配腔，中部为多组并联的旋风分离筒体，下部为共用的集灰锥斗与卸灰接口。含尘气流从上部侧向进入分配腔后，会被均匀导流至每个独立的旋风单元内，沿筒壁形成高速向下的旋转流场，在离心力作用下，密度远大于气体的固相颗粒被甩向筒壁，随旋转气流沿壁面滑落至下部锥斗，完成气固分离后的洁净气流则在旋风单元中心形成上升内涡旋，汇入顶部的集流室后从顶部排气口排出。这种结构设计无需额外配置滤材、运动部件，仅靠气流自身的旋转运动完成分离，运行阻力低、维护工作量极小，适合高温、高磨蚀性含尘气流的预处理环节，可作为布袋除尘器、电除尘器的前置预处理设备，降低后续精过滤环节的负荷与滤材磨损速度。

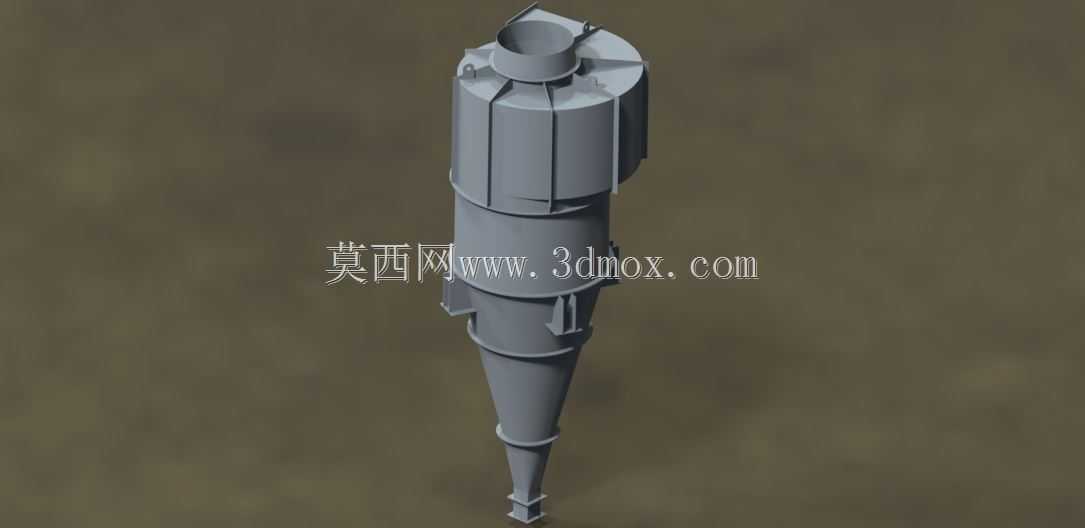

　　在外形尺寸与安装边界设计上，设备整体为立式圆柱加锥底结构，顶部排气口采用标准法兰连接结构，可直接对接厂区排气管道，上部进气口为切向布局，对接进气管道时需注意气流方向与设备导流方向匹配，避免进气偏流导致各旋风单元配气不均，降低分离效率。下部锥斗的锥角设计经过流场仿真优化，避免颗粒在锥壁发生滞留、架桥问题，锥底预留标准卸灰接口，可对接卸灰阀、集灰桶等下游排灰设备，安装时需保证设备整体垂直度偏差不超过千分之五，防止锥斗内积灰偏斜导致排灰不畅。设备筒体部分采用分段式法兰连接结构，各旋风单元可单独拆卸检修，当单个旋风单元出现磨损、堵塞问题时，无需整体拆解设备，仅需拆卸对应段筒体即可完成维护，大幅降低现场运维的工作量。

　　从实际应用适配性来看，该结构可适配木工车间木屑收集、燃煤锅炉烟气预除尘、粮食加工行业粉料输送分选、矿山破碎环节粉尘捕集等多种场景，针对不同工况的颗粒特性、处理风量需求，可灵活调整旋风单元的数量、单筒直径、进气流速等参数，在保证分离效率的前提下控制设备整体运行阻力。设计过程中针对旋风筒内壁的磨蚀问题，在易磨损的锥段、入口段预留了耐磨衬板安装位置，可根据工况需求粘贴陶瓷耐磨片或浇筑耐磨涂层，延长设备在高磨蚀性粉尘工况下的使用寿命。设备整体的支撑结构采用上部筒体周向均布的支耳设计，可直接架设在钢结构平台上，无需额外制作整体包覆式支架，减少现场安装的钢材用量与施工周期，支耳的承载能力经过载荷校核，可承受设备满负荷运行时的整体重量加上积灰重量，避免运行过程中出现结构变形、焊缝开裂等问题。
