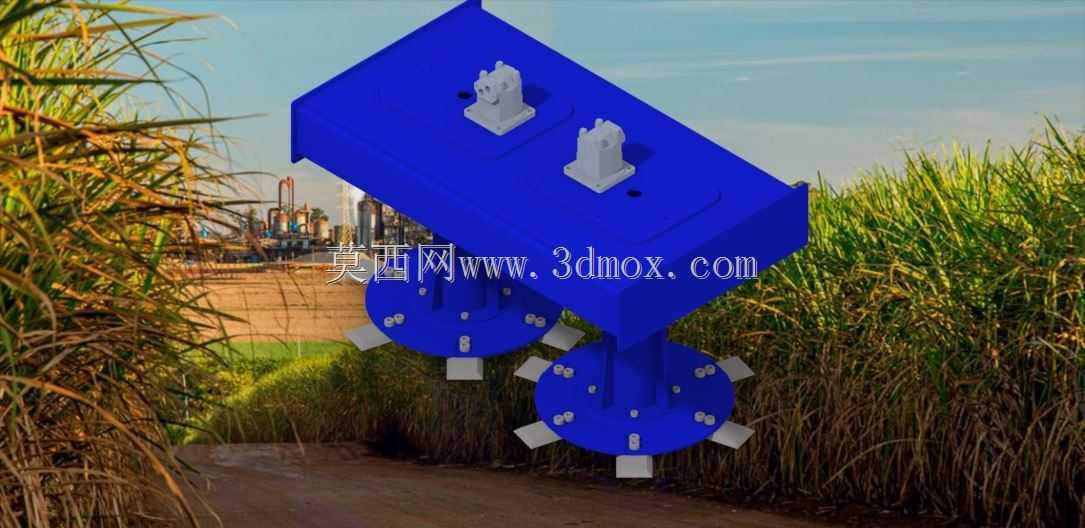

双圆盘式甘蔗收割机切割装置结构

　　该结构为甘蔗收割机的核心切割执行部件，主要应用于丘陵、平原连片种植区的甘蔗收获作业环节，直接对接甘蔗垄作种植的农艺要求，适配行距1.2m-1.6m的主流甘蔗种植模式，作业时可同步完成双行甘蔗的根部切割工序，减少单行作业的重复碾压损耗。从功能特性来看，该部件采用双圆盘对称布局，每个圆盘周向均匀布置6把切割刀座，刀座采用快装式卡槽结构，可在田间作业时快速更换磨损刀片，无需整体拆卸圆盘，大幅缩短农忙时段的停机维护时长；顶部安装的两个驱动单元采用立式直连布局，动力传递路径短，相比皮带传动结构可减少15%左右的动力损耗，同时避免田间秸秆缠绕传动部件的故障风险。设计过程中优先考虑了田间作业的复杂工况，整体安装支架采用箱型梁焊接结构，

　　壁厚预留了足够的抗冲击余量，可承受甘蔗根茬、土块、碎石的瞬时冲击，不会出现作业过程中支架变形的问题；两个切割圆盘的中心距经过反复校核，既保证双行切割时无漏割区域，也避免圆盘间距过小导致的甘蔗秆夹持拥堵问题，圆盘下方预留了150mm的高度调节余量，可根据不同地块的垄高、甘蔗根系入土深度调整切割高度，减少切割位置过高带来的甘蔗根茬留长损耗，也避免切割位置过低导致的刀片快速磨损、入土打土的动力浪费。安装边界方面，该部件顶部的安装法兰采用标准孔位布局，可直接适配多数主流甘蔗收割机的前端挂接接口，无需额外改制连接支架，整体横向宽度控制在2.2m以内，满足乡村机耕道的通行宽度要求，纵向伸出长度不超过1.1m，不会影响整机的转向灵活性；

　　切割刀座的伸出长度经过优化，作业时刀端线速度控制在合理区间，既保证甘蔗切口平整无劈裂，减少甘蔗切口感染的概率，也避免线速度过高带来的刀片过快损耗、碎秆飞溅的安全隐患。结构细节上，圆盘与主轴的连接采用锥面配合加锁紧螺母的固定方式，相比平键连接可承受更大的冲击载荷，长期作业不会出现键槽磨损、圆盘松动的问题；顶部的驱动单元安装座设置了微调腰型孔，可在装配时调整两个驱动轴的平行度，保证圆盘运转时无偏摆，减少运转过程中的振动，延长轴承部件的使用寿命。整体结构没有冗余的装饰性设计，所有外部轮廓均做了圆弧倒角处理，避免作业过程中挂接甘蔗叶、田间杂草，减少作业时的缠绕清理工作量；支架内部预留了动力管线的走线槽，液压或电路管线可从支架内部穿行，避免田间作业时管线被秸秆、枝条刮破，提升部件的野外作业可靠性。
