立式支脚型工业储料罐体结构设计

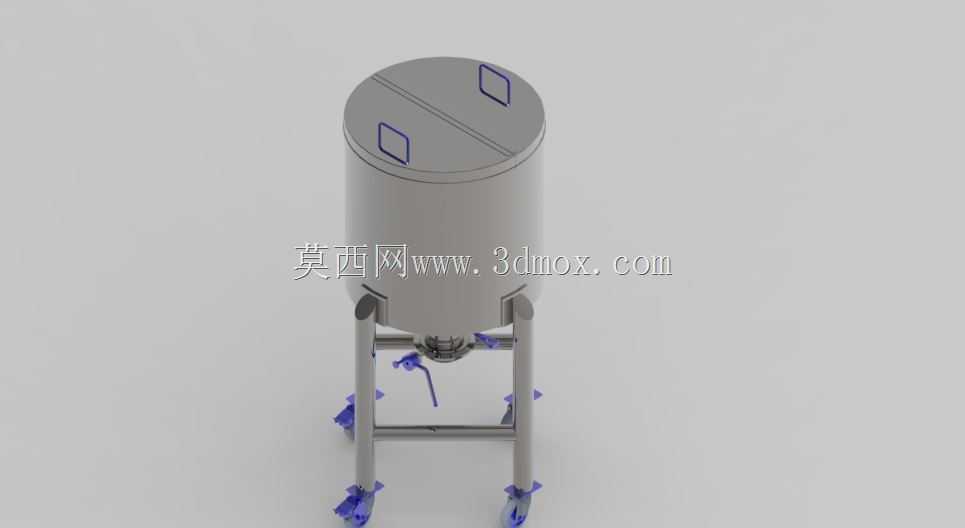

　　该立式储料罐体主要面向中小型生产车间的散料、液态介质中转存储场景，常见于精细化工、食品配料、小型制药生产线的工序间物料缓存环节，可适配粉体、颗粒状原料以及低粘度流体的暂存需求，安装位置多位于生产线配料工位上方、物料输送管路的中转节点，依靠重力实现物料的自流出料，减少额外输送动力配置。从结构设计逻辑来看，罐体主体采用直筒加锥形下封头的构型，直筒段提供主要的存储容积，锥形下封头的锥角经过物料安息角校核，能够保证粉体类物料不会在罐壁发生架桥、积料问题，出料口设置在锥底最低位置，配套的出料阀组可直接对接后续输送管路或者计量设备，实现物料的定量输出。顶部采用分块式盖板设计，盖板上预留的两个方形开口分别作为检修口与进料口，

　　日常生产时进料口可对接气力输送管路或者人工投料工位，检修时可打开盖板进入罐体内部进行清洁、残留物料清理作业，盖板边缘做了翻边处理，能够避免盖板上的积尘、杂物落入罐内造成物料污染。支撑结构采用三根均匀分布的立式支腿，支腿与罐体直筒段下部采用焊接连接，支腿之间设置横向连接拉杆形成稳定的三角支撑框架，抵消罐体满载时的侧向倾覆力矩，每个支腿底部配置可调式脚轮组件，既可以在车间内短距离推移调整罐体位置，也可以通过脚轮的调节螺杆实现支腿高度微调，保证罐体安装时的水平度，避免锥底出料口因罐体倾斜出现物料残留死角。设计过程中首先根据目标存储物料的堆积密度确定了罐体的有效容积，直筒段的高度与直径比例控制在1.2:1，既保证了足够的存储量，

　　又不会因为罐体过高导致投料、检修操作难度上升，支腿的高度经过出料操作空间校核，锥底出料口距离地面的预留高度足够容纳标准规格的物料接料桶或者输送泵的安装空间，不需要额外抬高基础。罐体壁厚根据满载时的物料静压力计算取值，直筒段与锥底的过渡位置做了圆弧过渡处理，减少应力集中，避免长期满载使用过程中焊缝位置出现开裂风险，所有与物料接触的内壁面均做了圆弧倒角处理，不存在直角积料死角，方便生产间隙的清洁作业，满足不同行业的卫生级生产要求。顶部盖板与罐体上口采用搭扣式连接，不需要额外工具即可快速开启，盖板上的密封胶条可实现罐内的半密封效果，减少易吸潮物料与外界空气的接触面积，降低物料受潮结块的概率。支腿与罐体的连接位置额外设置了加强筋板，

　　分散罐体满载时的载荷，避免支腿与罐体连接位置出现局部变形，横向拉杆的安装位置距离地面高度预留了足够的人员操作空间，不会对罐体周边的管路安装、人员巡检造成干涉。该罐体的整体安装边界紧凑，不需要大面积的安装基础，仅需要平整的硬化地面即可放置使用，适配车间内灵活调整生产线布局的需求，相比大型固定储料仓，该构型的罐体投入成本更低，安装调试周期更短，适合中小批量生产场景下的物料存储需求，同时可根据实际使用需求在罐体侧壁加装料位检测接口、温度检测接口，拓展物料状态监测功能，满足不同生产工艺的配套要求。
