化工立式承压罐体设备结构设计

项目分类:通用机械零部件 发布时间:2024-09-15 ID:771091

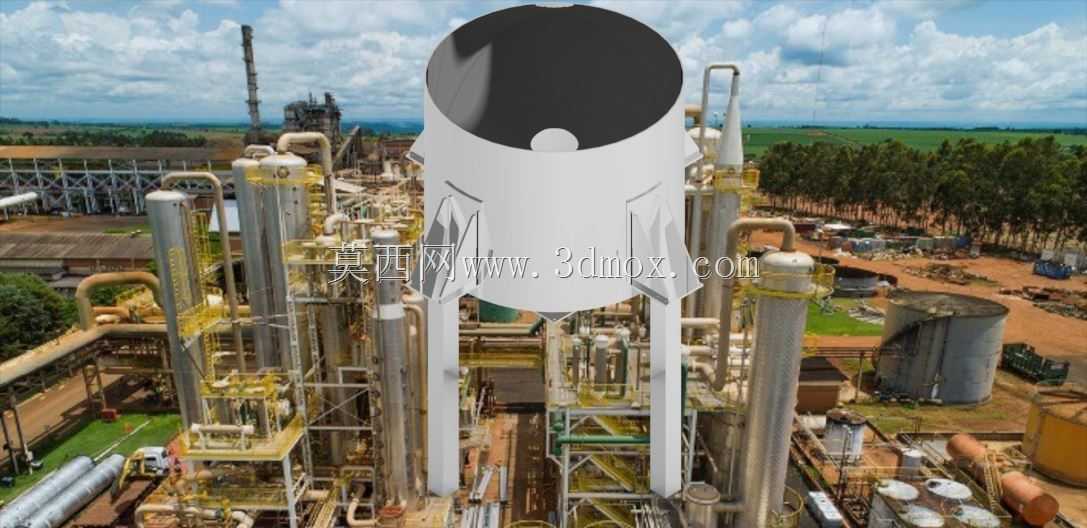

  • 化工立式承压罐体设备结构设计

  在精细化工、生物发酵、粮油深加工这类连续化生产厂区里,立式承压罐体是衔接前后工段的核心静设备,常布置在室外管廊架的核心节点位置,周边配套走料管道、操作钢平台、爬梯与巡检通道,承担物料暂存、反应缓冲、气液分离这类工艺功能。做这类罐体的三维结构设计时,首先要锚定安装边界的硬约束:厂区预留的设备安装位通常是硬化后的钢筋混凝土承台,承台预埋的地脚螺栓孔位排布直接决定罐体下部裙座的开孔位置,不能出现现场安装时裙座螺栓孔与预埋螺栓错位的问题,这也是很多新手建模时容易忽略的细节——只盯着罐体本身的结构,没把安装端的适配要求放进设计输入里。

  从功能特性来看,这类罐体的设计首先要匹配工艺侧的承压要求,不同工段的罐体工作压力差异很大,若是用于常压物料暂存,罐体壁厚可以按薄壁容器规范选取,若是带压反应缓冲段的罐体,壁厚计算还要考虑腐蚀裕量、焊接系数、风载与地震载荷的组合工况。罐体顶部的开孔不是随意布置的:人孔要设置在靠近操作平台的一侧,方便检修人员进出;进料管、放空管、压力表接口的排布要避开顶部的加强圈位置,减少焊接应力集中的风险;罐体下部的出料口要匹配后续输送泵的入口高度,避免出现入口气蚀的问题。

  设计思路上,这类立式罐体不会做一体化的整筒建模,而是拆分为上封头、筒身段、下封头、裙座支撑四个核心模块分别建模再装配,这样做的好处是后续出工程图时可以直接拆分零件图下发车间加工,不用再二次拆分模型。筒身段的卷板长度要匹配钢厂常规的钢板幅宽,减少材料损耗,焊缝位置要避开裙座与筒身的连接焊缝,两条焊缝的间距要满足压力容器规范的最小距离要求,不能出现十字焊缝或者焊缝间距过小的问题。裙座部分的设计要兼顾刚性与检修空间,裙座上要开设检修人孔,方便人员进入裙座内部检查底部封头的腐蚀情况,裙座的筋板排布要对应地脚螺栓的受力点,把罐体的自重、满载物料的重量、风载产生的倾覆力矩均匀传递到混凝土承台上。

  外形尺寸的确定要结合厂区的运输条件,若是整体出厂的罐体,直径不能超过公路运输的限宽要求,高度也要匹配运输路线的限高,若是超大直径的罐体,就要设计成现场分段组焊的结构,筒身段的法兰连接位置要设置在方便现场吊装的高度,减少高空作业的工作量。罐体外部的爬梯与护栏设计要符合安全规范,踏步的间距、护栏的高度都要满足厂区作业的安全要求,操作平台的位置要正对罐体上的主要阀门、仪表接口,方便日常巡检时操作读数。

  很多人做这类罐体建模时容易忽略外部接管的载荷影响,实际上外接管道的热胀冷缩会对罐体接管处产生附加作用力,建模时要在接管位置预留补强圈的结构,避免长期运行后接管处出现开裂泄漏。罐体的外表面还要考虑保温层的安装空间,若是需要做保温的罐体,外部的支架、爬梯连接件都要预留出保温层的厚度,不能出现保温层安装后被支架挡住的问题。另外,罐体的接地端子位置要靠近厂区的接地网接入点,满足化工厂区的防静电要求,这类细节虽然不影响罐体的主体结构,但直接关系到现场安装后的验收通过率。

  从建模的实操角度来说,这类回转体结构的建模核心是保证各段筒体的同轴度,上封头、筒身、下封头、裙座的中心轴线要完全重合,不然装配后会出现整体偏斜,后续出工程图时尺寸标注也会出现偏差。焊缝的结构不用在模型里做精细化的实体建模,只需要在工程图里标注焊缝要求即可,避免模型文件过大影响后续装配体的运行速度。接管的法兰要匹配对应管道的压力等级,法兰的密封面形式要根据输送物料的特性选择,腐蚀性物料要选用突面法兰加防腐垫片,易燃易爆物料还要考虑法兰的静电跨接结构。

  这类罐体在厂区里的布置还要考虑与周边设备的安全间距,与明火设备的间距要满足防火规范要求,与管廊的间距要留出管道安装的操作空间,建模时可以把周边的管廊、相邻设备的简化模型放进装配体里做干涉检查,避免出现安装后管道无法排布、检修空间不足的问题。很多时候现场安装出现的问题,根源就在建模阶段只做了单体设备的模型,没把周边的安装环境纳入校核范围,导致设备运到现场后才发现和周边结构干涉,需要现场切割修改,既耽误工期又增加成本。
