带黄色防护操作架的工业立式作业设备结构

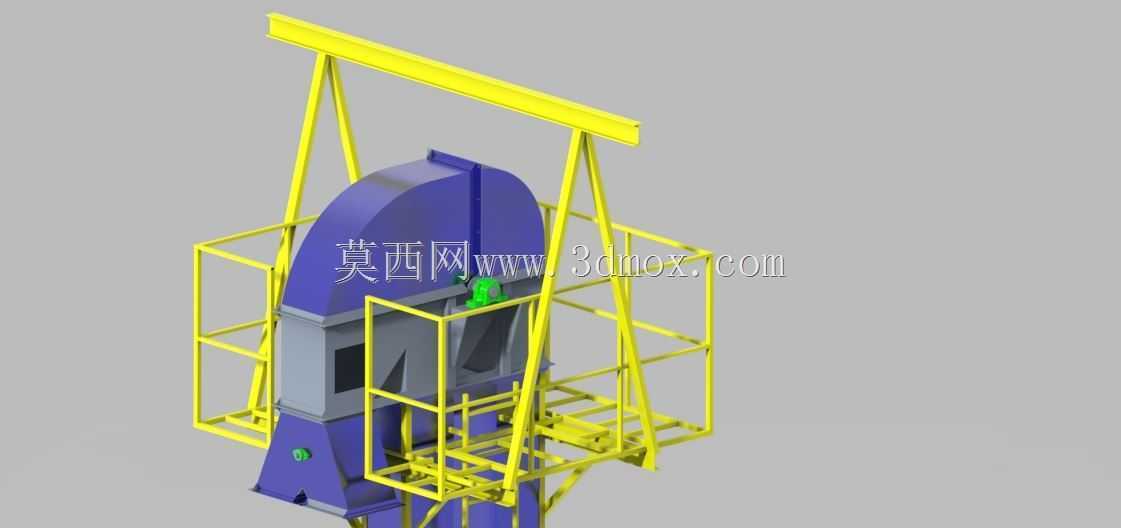

　　该设备主体采用立式承载结构，核心作业腔体为弧面过渡的封闭壳体，外部配套全包围式黄色型材焊接防护操作架，适配厂区内固定工位的重型作业场景，可用于物料的提升转运、定点加工作业环节，也可作为小型工件的吊装作业辅助工位使用。防护架采用矩形钢管拼接成型，顶部设置通长的吊装横梁，可配套小型电动葫芦完成工位内的工件吊运，横梁两端延伸出架体外侧，预留吊具安装的操作空间，避免吊具运行时与架体立柱发生干涉。架体分层设置操作平台，每层平台边缘都加装高度1.2米的防护栏杆，栏杆底部设置15厘米高的挡脚板，防止工具、小型零件从平台边缘坠落，平台踏板采用花纹钢板铺设，表面做防滑处理，操作人员在平台上进行设备调试、工件装夹作业时可保证足够的摩擦系数，

　　避免湿滑环境下的作业风险。设备主体底座采用加厚钢板焊接成型，底部预留地脚螺栓安装孔，安装时可通过膨胀螺栓与混凝土地面刚性固定，底座与上部腔体之间设置加强筋板，抵消设备运行时产生的侧向倾覆力矩，保证整机运行的稳定性。主体腔体侧面开设观察与操作窗口，窗口边缘做折边强化处理，可配套安装透明防护挡板，既方便操作人员观察内部作业状态，又能防止作业过程中碎屑飞溅伤人。腔体外部预留多个传感器安装位，可根据实际作业需求加装位置检测、温度监测等元件，适配不同工艺的自动化改造需求。防护架与设备主体之间采用螺栓连接而非满焊固定，方便后期设备维护时的架体拆解，无需整体吊装即可完成核心部件的检修更换。架体的爬梯设置在主体侧面，爬梯踏步采用防滑钢筋弯折成型，

　　踏步间距控制在30厘米，符合人工攀爬的人机工程学要求，爬梯外侧同样设置防护扶手，上下作业平台时可保证握持支撑。设备整体的安装边界控制在长3.2米、宽2.4米、高4.8米范围内，适配常规工业厂房的层高要求，安装时无需对厂房结构做特殊改造，架体外侧预留0.8米的操作维护空间，即可满足日常巡检、部件更换的空间需求。主体腔体的内壁做耐磨衬板安装预留，可根据作业物料的磨损特性更换不同材质的衬板，延长核心腔体的使用寿命，降低长期使用的维护成本。顶部吊装横梁的额定承载按照500kg设计，横梁截面采用工字钢型材，受力点做加强焊接处理，可满足工位内常规工件、工具的吊运需求，无需额外配套移动式吊装设备，压缩工位的设备投入成本。

　　设备的管线排布预留沿架体立柱的走线槽安装位，动力线、控制线可沿走线槽规整排布，避免管线外露被作业剐蹭破损，提升现场布线的整洁度与安全性。操作平台的每层都设置工具临时放置区，采用钢板焊接成置物托盘，可放置作业所需的扳手、检测工具等，减少操作人员上下攀爬取放工具的频次，提升作业效率。主体底座的水平调节采用地脚螺栓配合调整垫片的方式，安装时可通过垫片厚度调整整机的水平度，保证核心作业部件的运行同轴度，避免因安装倾斜导致的部件异常磨损。
