甘蔗收割机喂入切段核心作业辊结构

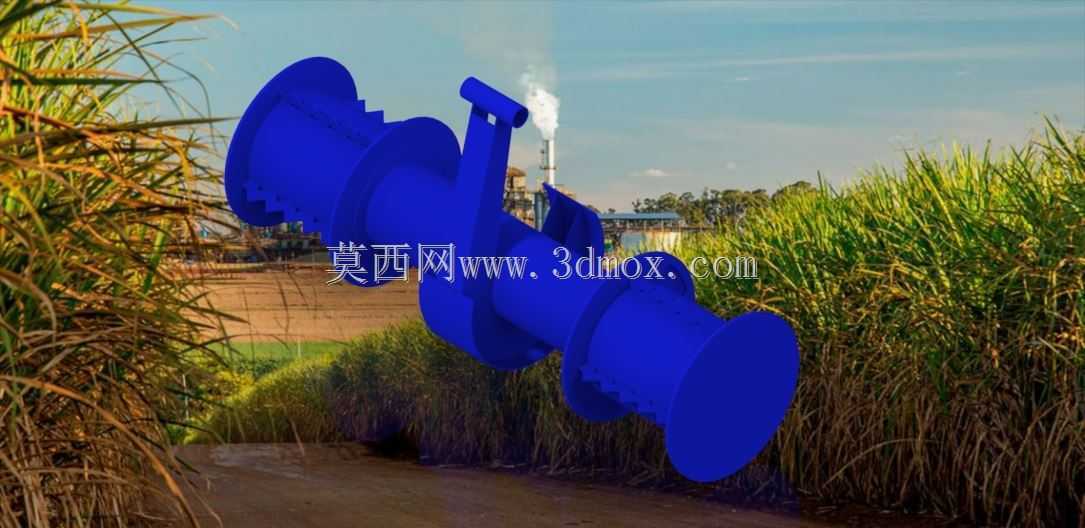

　　该结构为甘蔗联合收割机作业流程中负责茎秆喂入、强制输送与切段前置处理的核心辊组部件，主要适配丘陵、平原连片蔗区的切段式甘蔗收获作业场景，可匹配中型自走式甘蔗收割机的割台后接输送通道安装位，解决甘蔗收获过程中茎秆倒伏喂入不畅、输送打滑、切段前姿态紊乱的常见作业痛点。从结构设计逻辑来看，该辊组采用多段式变径辊身布局，辊体两端设置带定位止口的法兰连接端，可直接与输送通道两侧的轴承座、传动链轮对接，安装时需保证辊组轴线与割台输送方向垂直，相邻辊组的中心距控制在180-220mm区间，适配直径20-50mm的甘蔗茎秆通过，辊身表面的凸起拨齿采用螺旋线排布，齿高控制在25-35mm，既可以对倒伏交错的甘蔗茎秆形成有效抓取力，

　　又不会过度挤压茎秆造成蔗汁提前流失、糖分损耗。辊体中部设置的立式拨料挡臂，主要作用是在茎秆输送过程中对堆叠的蔗秆进行分流梳理，避免多根蔗秆同时挤入切段机构造成卡滞，挡臂与辊身采用焊接一体化结构，根部设置圆弧过渡加强筋，可承受作业过程中蔗秆冲击带来的交变载荷，减少长期作业后的焊缝开裂风险。从安装边界来看，该辊组整体轴向长度适配2.2m幅宽的收割机割台，辊身最大回转直径为320mm，安装时需保证辊齿与输送通道底板的间隙保持在30-40mm，间隙过小会刮蹭输送板造成部件磨损，间隙过大则会出现细茎秆漏送、喂入效率下降的问题；传动端预留的键槽尺寸与通用农机链轮的标准键宽匹配，无需额外定制传动连接件，可直接替换现有同类型收割机的磨损辊组部件。

　　在实际作业过程中，该辊组的转速需与割台拨禾轮、切段机构的转速形成匹配，作业时线速度控制在1.8-2.5m/s，速度过快会造成蔗秆输送过程中被甩飞、落料损失率上升，速度过慢则会出现喂入堵塞、整机作业效率下降的问题；辊身表面的蓝色防护层为耐磨防腐涂层，可适配蔗区高湿、高蔗汁腐蚀的作业环境，减少长期作业后的辊体锈蚀磨损，延长部件的维护周期。设计过程中针对蔗区常见的石块、硬土块卡滞问题，在辊齿的齿根位置设置了应力释放槽，当有硬质异物卡入辊组间隙时，齿根可产生微量弹性形变避免齿部断裂，同时配合传动系统的过载保护离合器，可在卡滞瞬间切断动力传输，保护辊组与传动部件不受损坏。该结构的建模过程严格按照农机作业的实际载荷工况进行细节还原，所有连接位、

　　加强结构、齿形排布均参考现有成熟机型的作业反馈优化，既保证了结构强度满足连续作业需求，又尽可能控制了辊体自身重量，减少传动系统的负载消耗，可直接用于甘蔗收割机的结构改进设计、易损件替换建模参考，也可作为农机设计教学中作物输送机构的典型案例使用。
