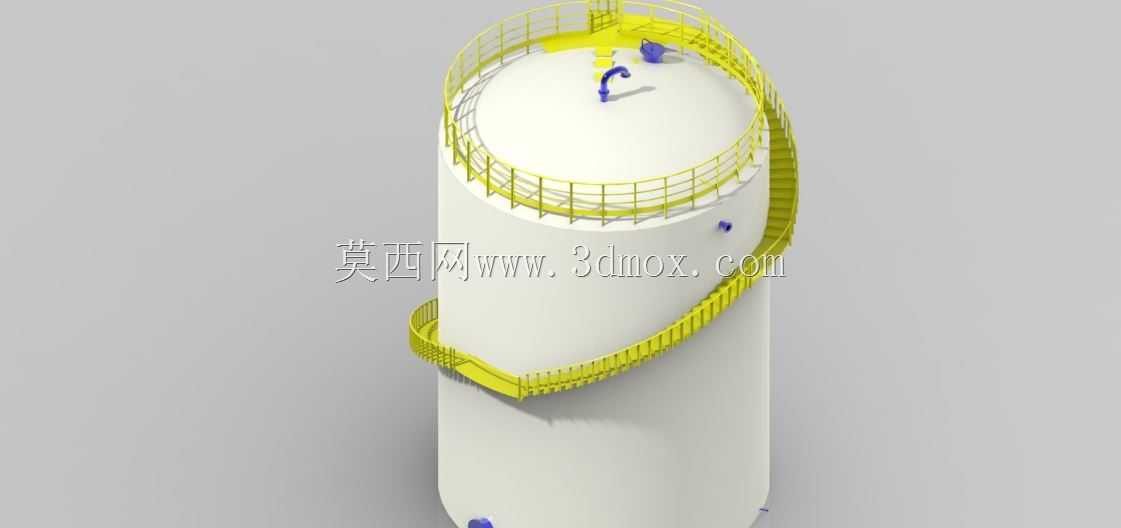

带螺旋盘梯护栏的立式储液罐体结构

　　该立式储液罐体主要应用于石油炼化、化工生产、油料仓储等场景的液态介质存储环节，可承载汽油、轻质燃油、常温常压化工溶剂等流动性液态物料，作为厂区仓储单元、中转站点的核心存储载体，承担介质暂存、缓冲、定量输出前的储备功能，适配中小型仓储库区、厂区内部自用储料点的布设需求。从结构设计逻辑来看，罐体主体采用等直径圆柱形筒身搭配标准椭圆形封头的组合形式，这种构型在同等容积下耗材占比最优，同时筒身环向应力分布均匀，能在常规常压存储工况下保持稳定的结构强度，避免局部应力集中导致的罐体变形。罐顶设置的环形安全护栏完全覆盖罐顶操作区域，护栏高度符合工业操作平台防护规范，横杆与立杆的排布间距可防止巡检、操作人员意外跌落，

　　护栏预留的操作缺口对应罐顶的阀门、仪表安装位，方便人员开展日常检维修、介质采样、液位检测等作业。沿罐壁螺旋布设的盘梯从罐底附近的操作地面一直延伸至罐顶平台，梯段坡度控制在人员舒适攀爬的角度范围内，踏步采用防滑结构设计，外侧设置连续扶手，相比直爬梯大幅降低人员上下攀爬的体力消耗，也便于携带小型检修工具完成上下通行，盘梯与罐壁之间采用分段式支撑连接件固定，每段支撑都经过受力校核，可承受多人同时通行的载荷，同时避免梯段与罐壁直接刚性接触带来的局部应力损伤。从安装边界来看，该罐体底部为平接支撑结构，可直接安装于预制的钢筋混凝土基础环梁上，基础预埋的地脚螺栓对应罐底的安装孔位，安装时需保证罐体垂直度偏差在规范允许范围内，避免盘梯、

　　罐顶附件出现安装错位。罐体整体的外径、总高度参数适配中小型储存储量需求，罐顶除了护栏覆盖的操作区，还预留了液位计接口、呼吸阀接口、人孔安装位，可根据实际存储介质的特性选配对应的安全附件，盘梯的入口位置可根据厂区的布设朝向调整，适配不同厂区的通道规划需求。在细节设计上，罐壁的壁厚根据存储介质的密度、存储高度做了梯度匹配，下部筒壁因为承受更高的液柱静压力，壁厚略大于上部筒壁，在保证结构安全的前提下尽可能控制整体自重；盘梯的踏步板采用镂空防滑设计，可避免雨天积水、积雪导致的滑倒风险，梯段与罐壁之间预留了足够的安装间隙，方便后期对罐壁做防腐涂层维护、焊缝检测作业；罐顶护栏的底部设置了高度不低于100mm的挡脚板，防止工具、

　　零配件从罐顶坠落伤及地面作业人员。这类立式储罐在实际应用中，通常会配套进出料管线、液位监测装置、防溢流保护装置共同使用，罐体本身的结构设计充分考虑了日常运维的便利性，所有需要人员操作的附件都布置在罐顶护栏覆盖的安全区域内，螺旋盘梯的设置也让日常巡检的通行效率远高于传统直爬梯结构，尤其适合需要频繁登罐检查的应用场景。建模过程中对罐体的焊缝位置、支撑件的连接节点都做了还原，可直接用于厂区布局规划展示、储料单元安装模拟、运维操作培训演示等场景，结构尺寸完全符合常压立式储罐的相关设计规范，各部件的装配关系清晰，可根据实际项目需求调整罐体容积、盘梯宽度、护栏高度等参数，适配不同的存储规模与现场安装条件。
