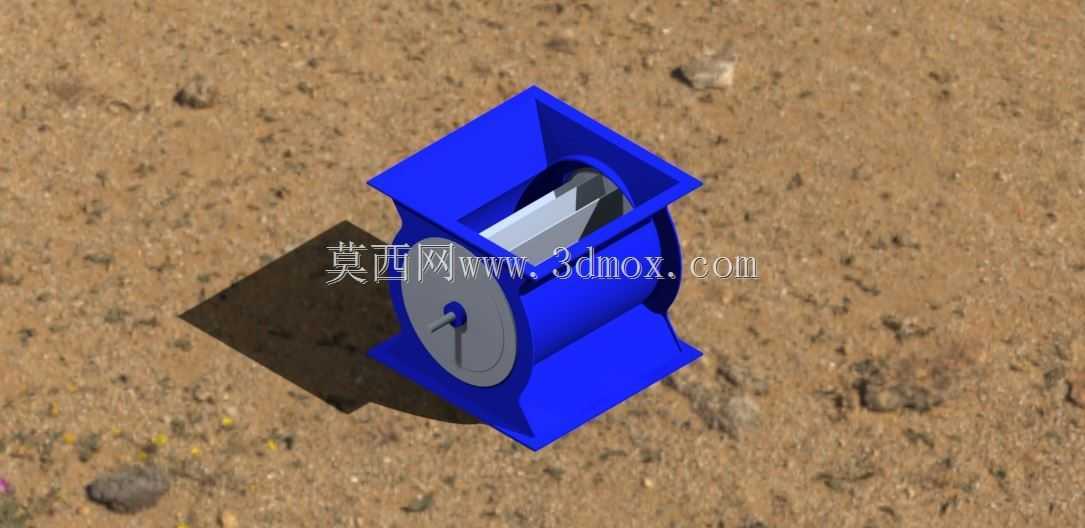

蓝色转子编号33造翼机核心结构件

　　该结构件为造翼机配套的核心转子组件，在实际生产场景中，主要承担翼片成型过程中的物料导流与动力传递作用，常见于小型翼面加工设备的物料输送工位，适配连续化生产的流水线作业需求，可在多粉尘、常规温湿度的车间环境下稳定运行，无需额外做特殊密封防护即可满足日常生产的工况要求。从功能特性来看，该组件采用上下法兰式对接结构，上下两端的方形法兰端面预留了均匀的安装孔位，可直接与上下游的料道、驱动端支座完成对接，安装时无需额外制作转接工装，对接面的平面度公差控制在0.1mm以内，可有效避免对接位置出现物料泄漏、传动同轴度偏差过大的问题。中间的筒状壳体为物料通行的腔道，内部的转子叶片与腔体内壁的间隙控制在0.5-0.8mm区间，

　　既可以保证转子转动时不会与壳体内壁发生剐蹭，又能避免间隙过大导致的物料回流、输送效率下降问题，侧面的圆形端盖为转子轴的支撑端，端盖中心预留的轴孔可直接适配标准直径的传动转轴，轴孔位置预设了轴承安装位，可直接装入标准深沟球轴承完成转子的转动支撑，无需额外加工轴承座结构。设计过程中优先考虑了部件的拆装便捷性，侧面端盖采用快拆式的固定结构，日常维护清理腔道内部残留物料、更换磨损转子叶片时，仅需拆卸端盖的固定螺栓即可抽出内部转子组件，无需将整个部件从设备机架上完全拆除，可大幅缩短设备停机维护的时间。外形尺寸方面，整体结构的外接轮廓最大宽度适配常规300mm间距的设备型材机架安装位，上下法兰的安装孔位间距与行业通用的料道对接尺寸完全匹配，

　　安装时可直接固定在型材机架的预设安装板上，安装边界预留了足够的扳手操作空间，紧固螺栓时不会与周边的机架型材、其他管线部件发生干涉。转子叶片采用曲面流线型设计，转动过程中可对进入腔道的物料形成均匀的推送力，不会出现物料卡滞、局部堆积的问题，叶片的曲面弧度经过反复校核，在保证推送效率的同时，可降低转动过程中的物料阻力，减少驱动端的动力损耗。壳体外部的加强筋结构沿筒身轴向均匀分布，可提升壳体整体的结构强度，在承受上下游料道的对接压力、物料输送过程中的挤压力时，不会出现壳体变形、腔道尺寸偏移的问题，长期运行下结构稳定性可靠。该部件的建模过程严格按照实际加工公差要求设定配合间隙，所有安装孔位、对接面的尺寸均与实际加工工艺要求匹配，

　　可直接导出工程图用于生产加工，建模时对所有的倒角、圆角工艺结构做了完整还原，避免加工过程中出现应力集中导致的部件开裂问题，同时也去除了不必要的冗余结构，在保证结构强度的前提下控制部件整体重量，降低驱动端的负载。在实际选型适配时，该组件可直接替换同规格的老旧转子部件，对接尺寸完全通用，无需对原有设备的机架、料道结构做改造，替换后即可直接投入使用，适配的驱动转速区间为每分钟30-60转，可满足常规造翼生产的物料输送速率要求，运行过程中转动平稳，无明显异响，转子做了动平衡校核，高速转动时不会出现明显振动，可延长配套轴承、驱动电机的使用寿命。
