卧式承压储液罐体工业结构设计

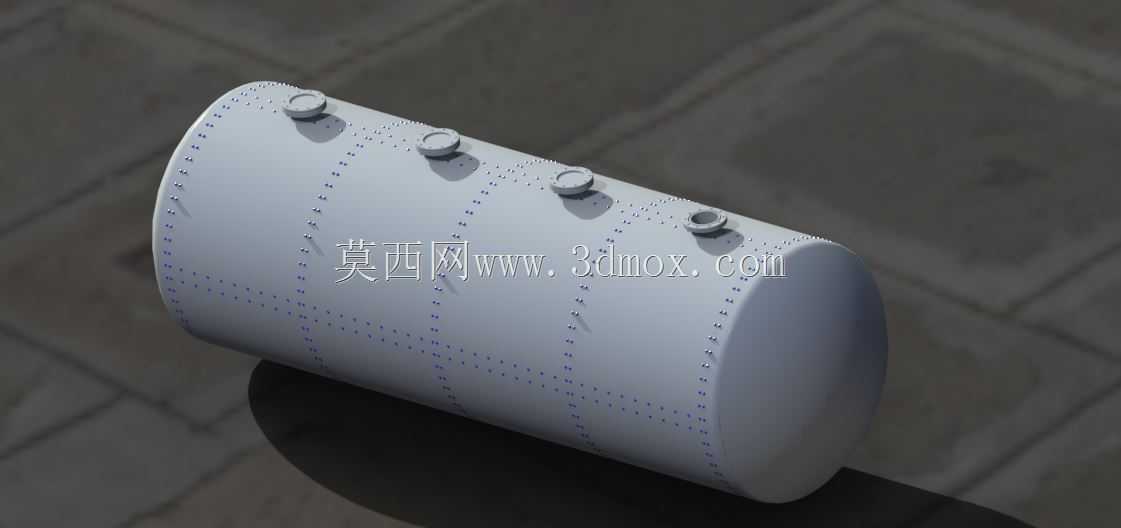

　　在化工流体储运、中小型生产制程物料暂存、厂区公用工程介质缓冲的场景中，卧式承压储液罐体是应用频次极高的静设备品类，区别于立式储罐的占地逻辑，卧式结构更适配低矮厂房、架空管廊下方的安装空间，尤其适合单台容积不大、需要多台并联排布的介质存储工位。这款卧式储液罐体采用标准椭圆形封头与等径直筒段对接的经典结构，筒身沿轴向、环向均布置了等距排布的铆接点位，这类结构设计常见于薄壁厚、中低压工况的储液设备，相比焊接结构，铆接装配的筒体在现场组对、后期局部更换壁板时具备更高的灵活性，同时铆接点位的均匀排布能有效分散筒壁承受的内压应力，避免局部应力集中导致的壁板形变。筒身上部沿轴向依次布置四个不同口径的管嘴接口，从靠近封头端到筒体中部，

　　接口口径逐步递减，这类排布通常对应不同的工艺功能：最靠近端侧的大口径接口可作为物料主进料口，匹配大流量泵送的管线对接需求，后续依次排布的接口可分别作为排气口、液位计安装口、备用助剂加注口，每个接口的凸台高度均预留了法兰安装、阀门操作的手部操作空间，避免后期装配时出现管线干涉、扳手操作空间不足的问题。从结构设计逻辑来看，筒体的直筒段长度与封头直径的比例控制在3:1左右，这个比例区间的卧式储罐在安放时的重心高度更低，配套鞍式支座安装后，设备运行过程中的抗晃动性能更优，尤其适合存储流动性较好、无大量沉积杂质的常温液体介质。筒身的环向铆接带将直筒段分为三个等距的筒节，每个筒节的壁板可采用统一规格的板材卷制，大幅降低板材下料时的材料损耗，

　　卷制过程中只需控制单节筒节的圆度公差，组对时通过铆接点位逐节对齐即可，相比整段卷制的长筒体，分节结构的加工难度更低，对卷板设备的加工行程要求更小，适合中小型加工厂的生产条件。在安装边界的考量上，这款罐体的两端封头外表面无外凸的附加结构，所有外接接口均布置在筒体上部的90度扇形区域内，这就意味着设备安装时，筒体两侧及下部的空间可完全留给鞍式支座、排污管线、伴热管线的布置，不需要为侧装接口预留额外的操作通道，能进一步压缩设备的整体占地宽度，适配狭窄的设备安装区域。筒体下部的壁板为完整圆弧面，无额外开孔，可直接贴合鞍式支座的弧形支撑面，支撑反力能沿圆弧面均匀分散，不会因为局部开孔导致支撑位置的壁板承压能力不足，若存储介质有保温需求，

　　下部完整壁板也方便保温层的整块包覆，减少保温材料的裁切接缝，降低后期运行时的热量损耗。从实际使用的功能适配性来看，这类铆接结构的卧式罐体不适合存储强腐蚀性、高渗透性的介质，但对于常温清水、中性生产制程用水、低粘度润滑油类介质的存储完全适配，铆接位置的密封可通过预涂密封胶、加装密封垫片实现，日常巡检时只需逐个检查铆接点的渗漏情况即可，维护排查的逻辑简单清晰，不需要像焊接储罐那样进行焊缝探伤检测，大幅降低日常运维的技术门槛。在三维建模过程中，这类罐体的参数化逻辑可围绕筒体内径、筒节长度、封头深度、铆接点位间距、管嘴口径这几个核心参数展开，调整参数时可快速生成不同容积规格的同系列罐体模型，铆接点位可采用阵列特征实现，沿环向、轴向的阵列参数可根据壁板厚度、设计压力对应调整，管嘴接口的位置可沿筒体轴向的基准线灵活拖动，适配不同工艺方案的接口排布需求。需要注意的是，建模时封头与筒节的对接位置要预留铆接搭接边的尺寸，搭接边的宽度通常为壁板厚度的8-10倍，这个尺寸区间既能保证铆接后的连接强度，也不会因为搭接边过宽导致材料浪费、筒体自重不必要的增加。另外，上部四个管嘴的凸台高度要统一基准，所有凸台的顶面保持在同一水平面上，方便后期操作平台的搭设，操作人员在平台上可完成所有阀门的操作、仪表的读数，不需要上下攀爬调整位置，从设计源头优化后期操作的便利性。
