盘管式冷热交换换热装置三维设计

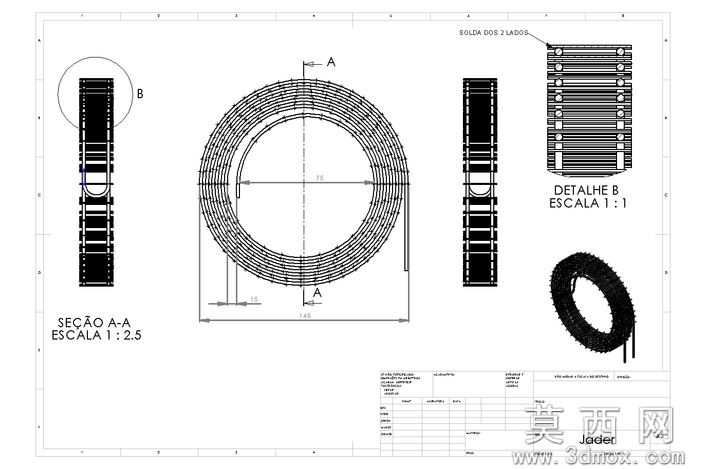

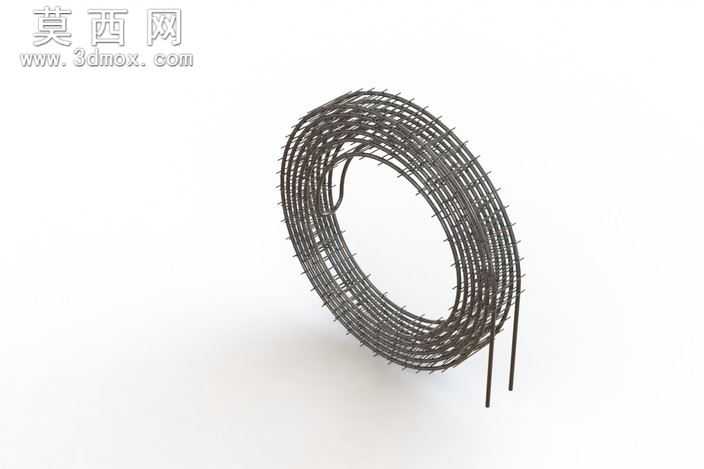

本作品为盘管式换热装置的三维设计成果，建模阶段依托三维参数化设计软件完成全结构的精准搭建，首先梳理换热盘管的螺旋排布逻辑，以等距螺旋线作为盘管的中心路径，严格控制每一圈盘管的螺距与盘管整体的成型直径，保证盘管排布均匀无错位，避免流体在管内流动时出现不必要的阻力突变。建模过程中对盘管两端的引出直管段做了精准的长度与角度定位，确保后续外接管路时的装配匹配度，同时还原了盘管外侧的辅助固定翅片结构，每一片翅片的间距、与盘管的贴合角度都按照实际换热设备的工艺要求做了参数化约束，保证结构还原度。材质渲染阶段，针对换热盘管的金属材质特性，调整了金属材质的粗糙度、反射率参数，还原出碳钢换热管的哑光金属质感，对翅片部分做了细微的材质色差区分，突出结构层次，渲染时采用柔和的漫反射光源，清晰展现盘管螺旋结构的层叠关系与整体轮廓，避免阴影过重遮挡结构细节。结构设计上，采用螺旋盘管的核心结构形式，相比直管式换热结构能够在有限的空间内大幅延长换热介质的流动路径，提升冷热流体的热交换效率，外侧均匀排布的翅片能够进一步增大换热面积，强化与外侧流体的热量传递效果，整体结构无多余冗余部件，盘管的螺旋曲率经过反复调整，既保证了管路的顺畅性，避免介质流动出现死区，也兼顾了整体结构的紧凑性，适配安装空间有限的换热场景。设计思路围绕紧凑高效的换热需求展开，摒弃了传统列管换热器的庞大壳体结构，以裸盘管加辅助翅片的形式实现轻量化的换热功能，适用于小型加热冷却系统的换热场景，建模时对所有管路的壁厚做了统一参数设置，既符合承压管路的强度要求，也避免壁厚过大造成不必要的材料浪费与热阻提升，整体模型的结构逻辑清晰，各部件的装配关系明确，可直接用于换热方案的效果展示、结构验证以及后续的工程细化设计。
