带自动防护快门的工业超声波焊接设备

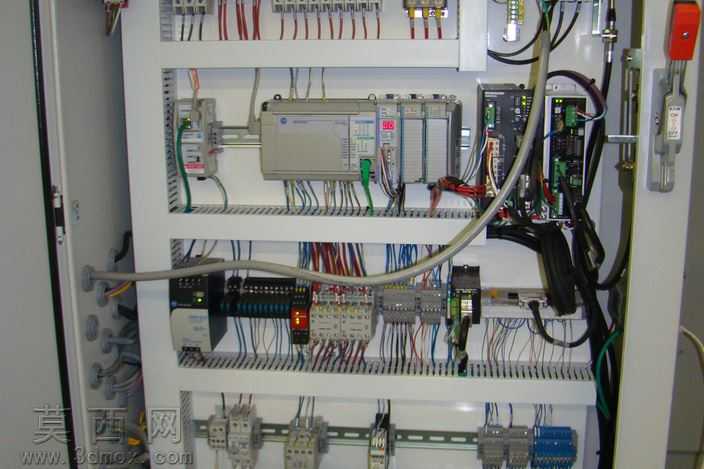

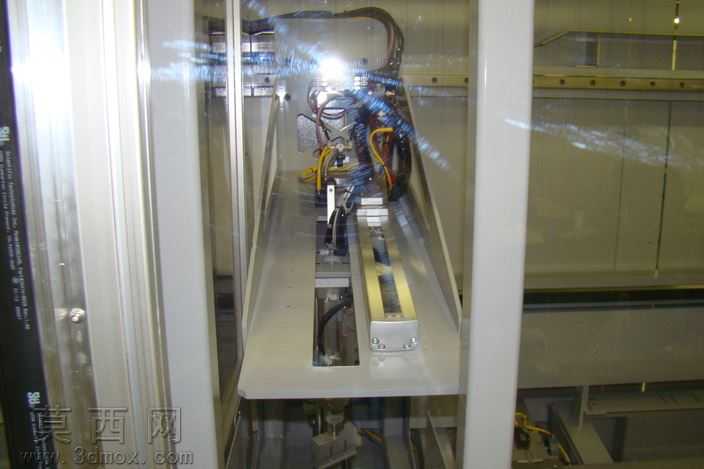

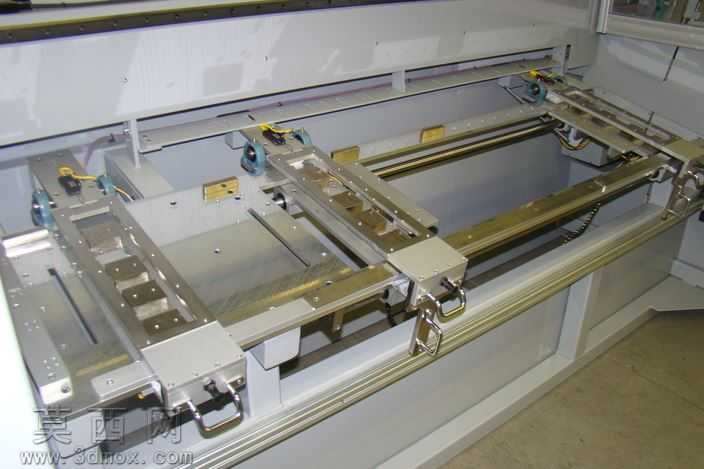

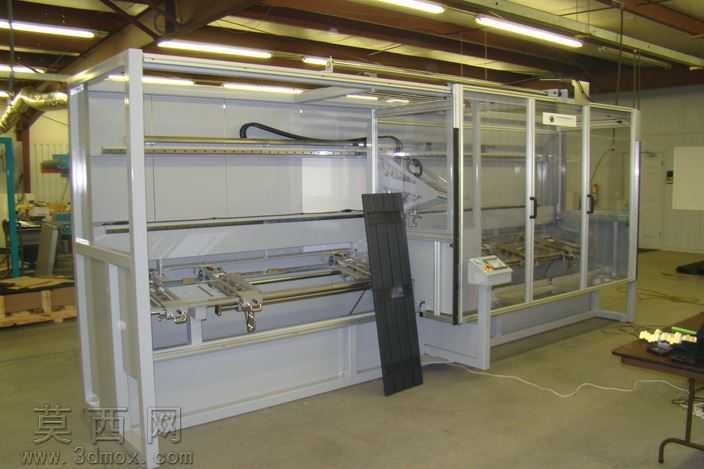

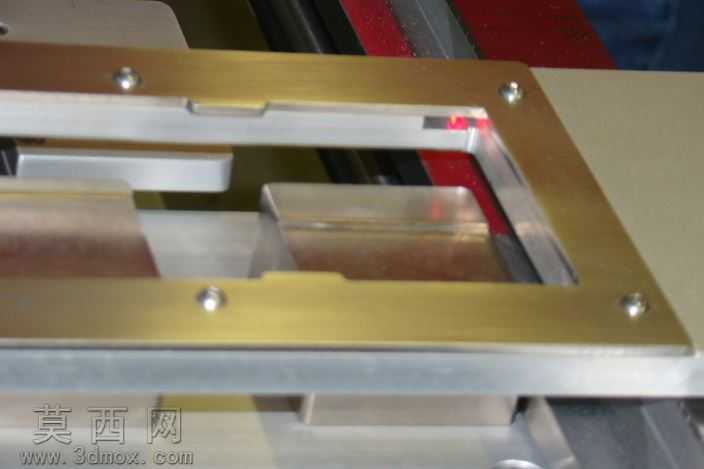

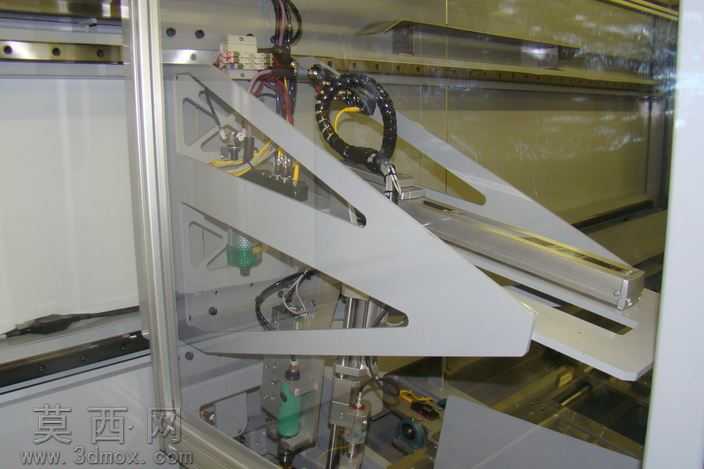

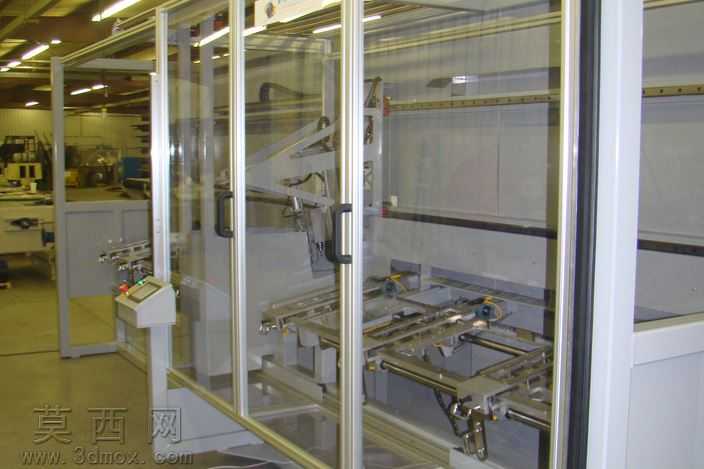

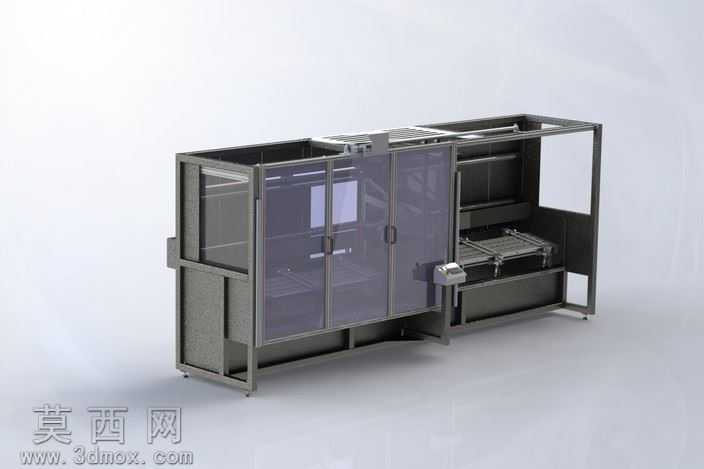

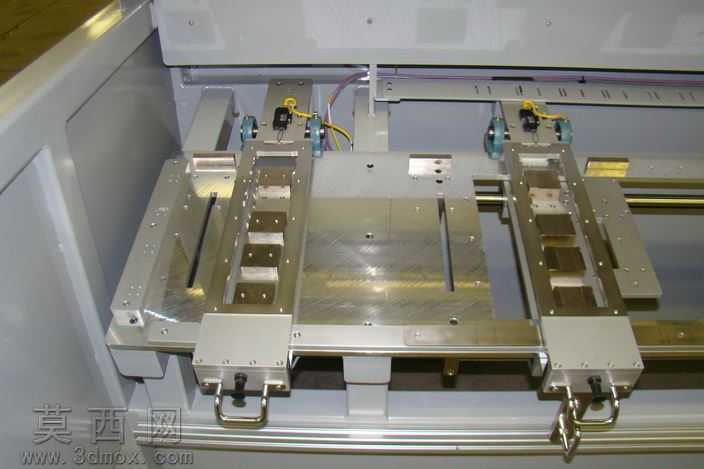

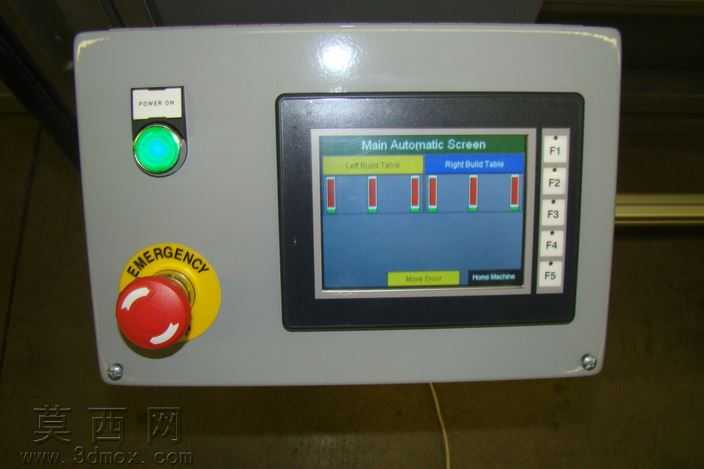

本作品为适配流水线生产的自动快门式超声波焊接设备三维模型，采用SolidWorks完成全参数化建模，所有零部件均保留完整建模特征与装配约束关系，可直接用于工程出图、结构校核与二次改型设计。建模过程严格遵循工业设备设计规范，先以自顶向下的设计思路搭建整体机架框架，确定设备总长、总宽、总高以及作业工位的核心尺寸，匹配常规流水线的输送高度预留接驳空间，再逐一对各功能模块进行细化建模。外观渲染阶段采用写实工业材质方案，设备外防护门板赋予半透明磨砂PC材质，既还原真实设备的安全防护可视效果，又能清晰展示内部腔体结构；机架框架采用哑光喷塑冷轧钢材质，表面添加细微颗粒质感提升真实度；操作面板、输送辊道、紧固件等部件分别赋予对应金属、工程塑料材质，搭配柔和的工业环境光完成渲染输出，整体效果贴近实际量产设备的视觉表现。结构设计上，设备主体采用方通焊接机架作为承载基础，外部设置带自动升降快门的封闭防护腔体，快门采用导轨式升降结构，可配合生产节拍自动开合，既满足焊接作业时的隔音、防飞溅安全防护要求，又能实现工件的快速上下料；腔体内部预留超声波焊头安装位、工件定位工装安装空间，侧方延伸段设置辊道输送结构，可直接对接生产线实现工件的自动流转；操作侧设置嵌入式人机操作界面与控制按钮盒，符合人体工程学操作高度，设备底部配置可调脚杯，可适配不同地面的安装调平需求。建模时对活动部件均设置了合理的运动限位约束，可在软件中模拟快门升降、输送辊道转动的动作过程，验证结构运动无干涉，所有安装孔位、连接结构均参照通用机械设计标准设置，具备较高的实际生产参考价值。
