壁挂式卫生间卷纸承托固定支架

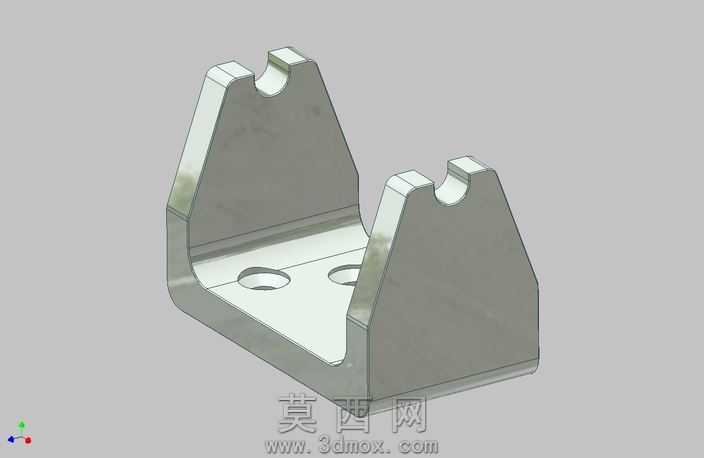

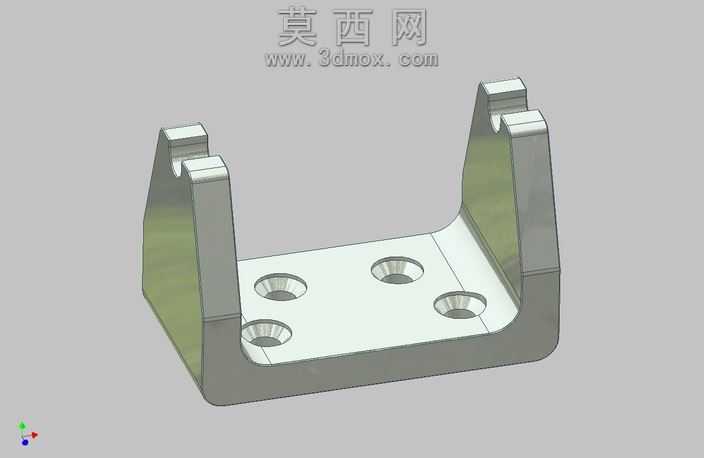

该卷纸架三维模型采用参数化建模思路搭建，整体为U型一体化承托结构，建模阶段先绘制底部安装基板的二维草图，通过拉伸特征生成基板实体，基板上均匀排布四个沉头安装孔，孔位尺寸匹配常规膨胀螺丝的安装规格，沉孔深度设计可保证螺丝安装后端面与基板齐平，避免凸起剐蹭卷纸纸筒。两侧向上延伸的支撑臂采用对称建模方式，先完成单侧支撑臂的轮廓草图绘制，通过拉伸、倒圆角特征生成单侧臂体后，利用镜像特征完成另一侧结构的创建，保证两侧支撑臂的同轴度与尺寸一致性，支撑臂顶端的卡槽结构采用切除拉伸特征生成，卡槽的开口宽度与深度适配常规卷纸纸芯轴的尺寸，可实现纸轴的快速取放，同时避免卷纸使用过程中发生脱落。材质设定上主体采用半透明磨砂PC材质，渲染阶段调整材质的折射度与粗糙度参数，模拟磨砂塑料的柔光质感，边缘位置添加细微的倒角特征，避免尖锐棱角带来的安全隐患，整体结构无多余拼接部件，为一体化注塑成型结构，建模过程中对所有转角位置添加了均匀的圆角过渡，既提升了结构的抗冲击强度，也优化了日常清洁的便利性，不存在易积灰的卫生死角。支撑臂的高度经过尺寸校核，可适配市面绝大多数常规规格的卷筒卫生纸，预留的转动间隙可保证卷纸转动顺畅无卡滞，底部基板的安装孔位采用对称排布设计，安装时可灵活选择竖向或横向固定方式，适配不同的墙面安装场景，模型的所有配合尺寸均经过公差校验，可直接用于开模生产或3D打印制作实物。
