Destaco215-S水平式快速切换夹钳结构

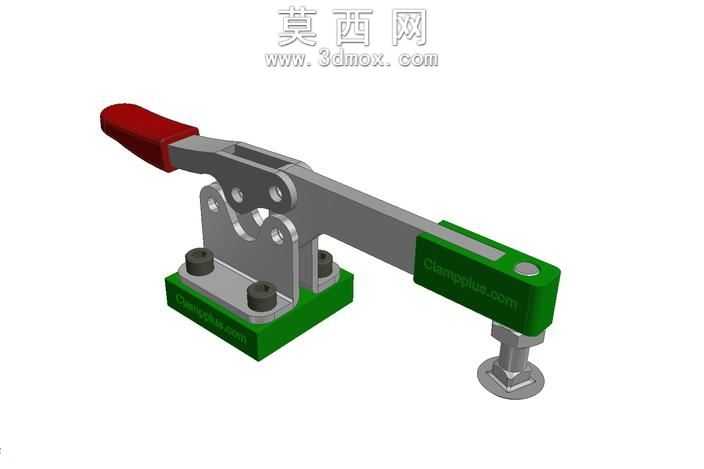

本作品为手动水平式快速夹紧夹具的三维建模作品，建模过程严格遵循实物的装配逻辑与尺寸比例，完整还原了Destaco215-S型号切换夹的全部结构细节。建模阶段采用自底向上的装配设计思路，首先分别完成各个单体零件的建模：红色握持手柄部分采用符合人体工学的弧面造型，建模时通过曲面扫掠结合圆角过渡处理，还原手柄的防滑握持轮廓，表面做哑光防滑质感的材质处理；夹钳主体的金属连杆结构采用多连杆肘节自锁机构设计，建模时精准绘制各铰接孔的同轴度关系，保证连杆活动时的运动逻辑符合实际机械原理，所有金属铰接面做轻微的倒角处理，还原机加工零件的边缘工艺特征；底座部分采用方形安装基座设计，预留三个内六角螺栓安装孔位，建模时还原内六角孔的沉头结构，底座表面做发黑氧化的金属材质处理，压臂前端的绿色压块采用工程塑料材质，建模时还原压块表面的品牌标识浮雕细节，压头部分搭配马车螺栓与压紧块结构，可根据装夹需求调整压紧高度，螺栓部分还原螺纹的牙型细节与六角头的结构特征。渲染阶段采用工作室均匀布光方案，金属零件赋予不同粗糙度的金属材质区分机加工面与氧化处理面，塑料手柄与压块赋予对应的工程塑料哑光材质，压紧端的金属螺栓赋予镀锌亮面金属质感，整体渲染效果清晰展现夹钳的装配关系与结构细节。设计上该夹钳利用肘节机构的死点自锁原理，手动扳动手柄即可实现快速压紧与松开，压头搭配的马车螺栓结构可灵活调整压紧行程，适配不同厚度工件的装夹需求，整体结构紧凑，夹紧力稳定，广泛应用于工装治具、工件焊接、装配定位等场景的快速压紧作业，建模过程中对所有活动铰接部位预留了合理的装配间隙，可直接用于运动仿真演示，验证夹钳的开合行程与自锁性能。
