直列四缸发动机曲柄连杆机构结构展示

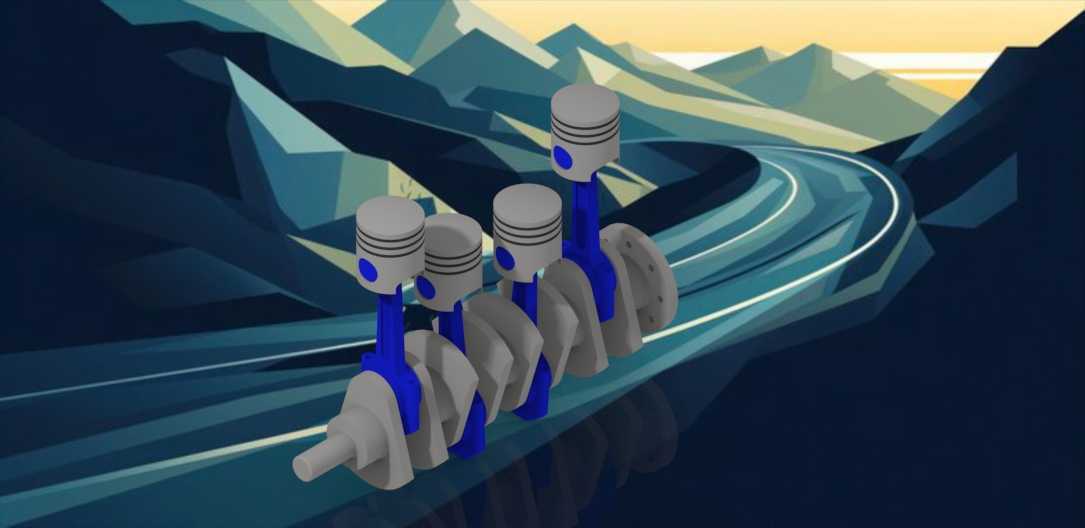

　　这套曲柄连杆机构的三维结构，完整还原了直列四缸内燃动力核心的装配逻辑，做结构校核的时候能直接对应量产机型的布置逻辑。先从实际应用场景说，这套结构是小排量乘用车、通用小型动力机组的核心做功转换部件，活塞承受燃烧室爆燃产生的高压推力，通过连杆把往复直线运动转化为曲轴的旋转扭矩，最终向外输出动力，不管是前置前驱的家用车动力舱，还是小型固定动力机组的动力端，这套结构的布置逻辑都完全适配。

　　从功能特性上看，四个活塞沿曲轴轴向等距排布，对应曲轴上四个错角180度的曲柄销，能保证四缸做功顺序交替衔接，输出扭矩的波动被控制在合理区间，不需要额外加装大质量飞轮就能保证怠速运转的平顺性。每个活塞上的三道环槽结构预留了气环、油环的安装位置，活塞销座的加强筋结构对应连杆小头的浮动连接设计，连杆大头采用剖分式结构，和曲柄销的配合面预留了轴瓦安装位，能保证长期运转时的磨损余量，曲轴的主轴颈位置对应缸体主轴承座的安装边界，输出端的法兰结构预留了飞轮、离合器的安装孔位，自由端则预留了正时齿轮、机油泵驱动轮的安装位，完全符合量产机型的接口逻辑。

　　设计思路上完全遵循往复式内燃机的动力学平衡要求，曲轴的平衡块和活塞连杆组的往复质量做了对应匹配，能抵消大部分一阶、二阶往复惯性力，减少整机运转时的振动传递。活塞裙部的型线设计预留了热膨胀余量，避免热机状态下出现拉缸故障，连杆杆身采用工字形截面，在保证结构强度的前提下尽可能降低往复运动质量，减少惯性力带来的载荷。安装边界上，四个气缸的中心距严格对应量产直列四缸缸体的缸心距参数，曲轴的轴向定位台阶位置、主轴颈直径、曲柄销直径都和通用小排量机型的参数匹配，不管是做教学演示的结构拆解，还是做动力改装的方案校核，这套模型都能直接作为结构参考。

　　实际做结构选型的时候，这套模型的装配关系完全符合工程实际，没有出现干涉错位的问题：活塞在上止点、下止点位置时，连杆的摆角都在合理范围内，不会和缸筒内壁发生运动干涉；曲轴转动时，平衡块的旋转半径不会和缸体曲轴箱的内壁发生碰撞；连杆大头在随曲轴转动到下止点位置时，和曲轴箱的底部预留了足够的机油回流空间。很多初学内燃机结构的设计者容易忽略的细节，比如活塞销的偏置设计、连杆大头的定位止口、曲轴油道的走向位置，在这套模型里都做了准确还原，能直观看到压力机油从主轴颈经曲轴内部油道输送到曲柄销，再润滑连杆大头轴承的完整油路逻辑。

　　从工程应用的角度说，这套结构的尺寸参数完全适配1.5L-2.0L排量区间的直列四缸汽油机，对应的缸径、行程参数都在主流民用机型的范围内，不管是做新机型的前期方案论证，还是做维修教学的拆解演示，都能直接对应实际的装配流程。模型里的每个零件都做了独立的结构拆分，能单独导出做工程图的绘制参考，活塞的燃烧室凹坑形状、连杆的螺栓安装位、曲轴的前后油封轴颈尺寸都和量产件保持一致，没有做简化失真的处理，能满足结构设计阶段的方案校核需求。
