田宫105BK遥控模型电子调速器结构设计

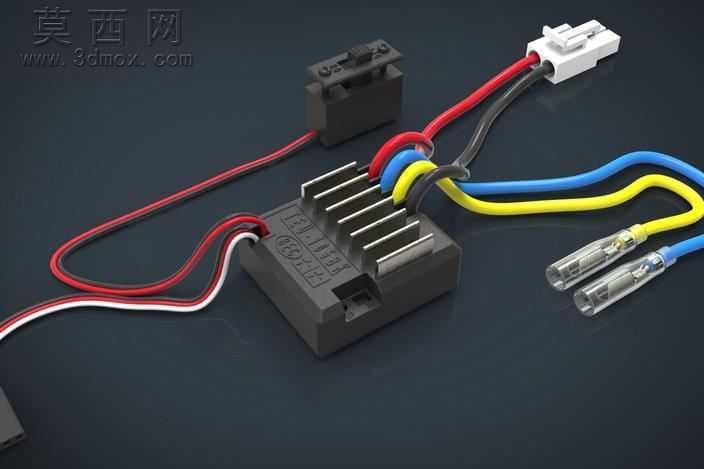

本作品为田宫105BK遥控模型专用电子调速器的三维建模设计，整体围绕模型车用有刷电调的真实结构进行全参数化还原，建模过程中严格参照实物尺寸比例，对电调主体外壳、散热鳍片、外接接插件、多色连接线束以及末端接线端子都做了精细化的结构复刻。主体外壳部分采用实体建模方式，还原了外壳表面的标识刻印、卡扣结构以及安装定位槽，散热鳍片部分做了等距阵列处理，每一片鳍片的厚度、间距以及倾斜角度都与实物保持一致，还原了电调工作时的散热结构特征。外接接插件部分分别还原了两种不同规格的连接器，黑色连接器对应电池输入接口，白色连接器对应信号输出接口，接插件的锁扣结构、插针排布都做了细节呈现。连接线束部分采用样条曲线拟合真实线材的自然弯曲形态，分别对应红黑电源输入线、蓝黄动力输出线以及白红信号连接线，线材的粗细、弯折弧度都还原了实物的走线状态，末端的透明绝缘接线端子也做了内部金属插芯与外部绝缘护套的分层建模，还原了端子的压接结构特征。渲染阶段采用哑光工程塑料材质制作电调主体外壳，还原原厂黑色塑料的磨砂质感，散热鳍片部分采用半哑光金属材质，模拟铝合金散热片的细腻金属光泽，不同颜色的连接线分别赋予对应色彩的软质PVC材质，还原线材表面的柔和反光特性，接插件部分分别做了黑色阻燃塑料与白色耐高温塑料的材质区分，接线端子的透明护套采用高透PC材质，内部金属插芯采用镀锡金属材质，还原真实端子的视觉效果。整体设计完整还原了这款模型电调的装配结构，可用于模型配件的结构展示、装配模拟以及改装方案验证，所有部件都保留了可编辑的参数化特征，方便后续根据需求调整尺寸或进行结构优化。
