工程机械铰接式液压折臂作业臂结构

　　这套折臂式液压作业臂主要面向中小型工程机械、车载装卸设备和固定工位搬运场景，结构形式接近常见挖掘装载设备上的多节铰接臂，可完成近距离重物举升、工位间转运、轻型属具托举以及受限空间内的姿态调整。与直臂伸缩机构相比，折臂在收拢状态下占用的纵向空间更小，臂节能够围绕铰接点大幅度折叠，适合安装在车厢尾部、车间立柱旁或者小型移动底盘上，在厂区物流、市政维修、农业辅助装卸和建筑零散作业中都有较高的使用频率。

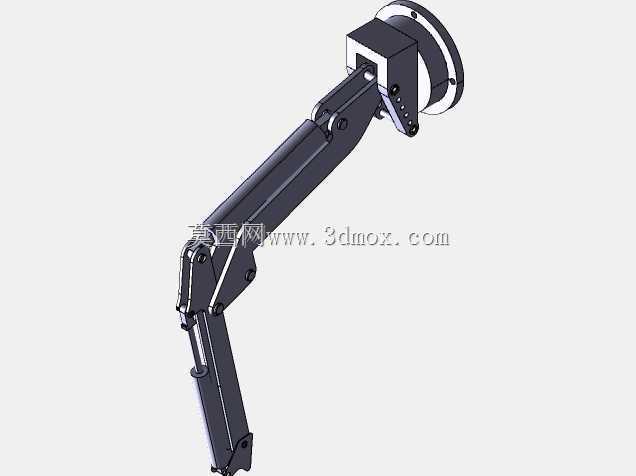

　　从实际布置来看，底部采用回转支承式安装座，底座法兰盘预留了环形螺栓孔，作业时通过紧固件与车架或固定平台连接。安装边界需要重点校核底座下方的承载面强度，不仅要承受臂架和负载的垂向压力，还要承受臂体偏摆时产生的倾覆力矩。底座上方的竖铰座承担第一节主臂的摆动，铰点附近布置了加强筋板和多组销孔，使力流从臂体通过销轴传递到回转座，再分散到法兰连接面。现场选型时，底座外缘与周边护栏、管线、驾驶室之间应保留足够的检修距离，尤其是回转过程中，臂座尾部和液压管路不能与车架边角发生干涉。

　　臂体共分为主支撑臂、中间过渡臂和前端作业臂几段，各段之间通过钢制销轴铰接。主臂截面采用箱形焊接结构，侧板与上下盖板组合后具有较好的抗弯和抗扭能力，适合承受反复举升带来的交变载荷。中间臂在收拢时贴近主臂侧面，展开后又能把作业半径向外延伸，这种折叠关系决定了它在低矮场地中的适应性。前端臂头保留了属具连接接口，可根据工况更换吊钩、抓斗、托架或简单的推挡构件，接口处的销孔位置需要与属具重心匹配，避免偏载造成臂头局部磨损。

　　液压执行元件沿臂体侧面布置，其中一只油缸驱动主臂相对底座俯仰，另一只油缸控制中间臂与主臂之间的夹角，前端臂的动作则通过连杆和油缸协同实现。油缸两端均采用铰接连接，缸筒与臂架之间保留了运动间隙，保证臂节在极限折叠和完全展开时不会出现硬接触。管路走向贴着臂板布置，并在铰接点附近预留弯曲余量，这样可以减少臂体反复摆动时对胶管的拉扯。设计校核时不能只看单只油缸的推力，还要结合铰点位置分析力矩增益：同样的缸径在不同臂角下产生的举升力矩差异明显，越接近水平伸展状态，臂端负载对根部铰点形成的弯矩越大，因此额定作业能力通常需要按幅度曲线限定，而不是给出一个固定吊重。

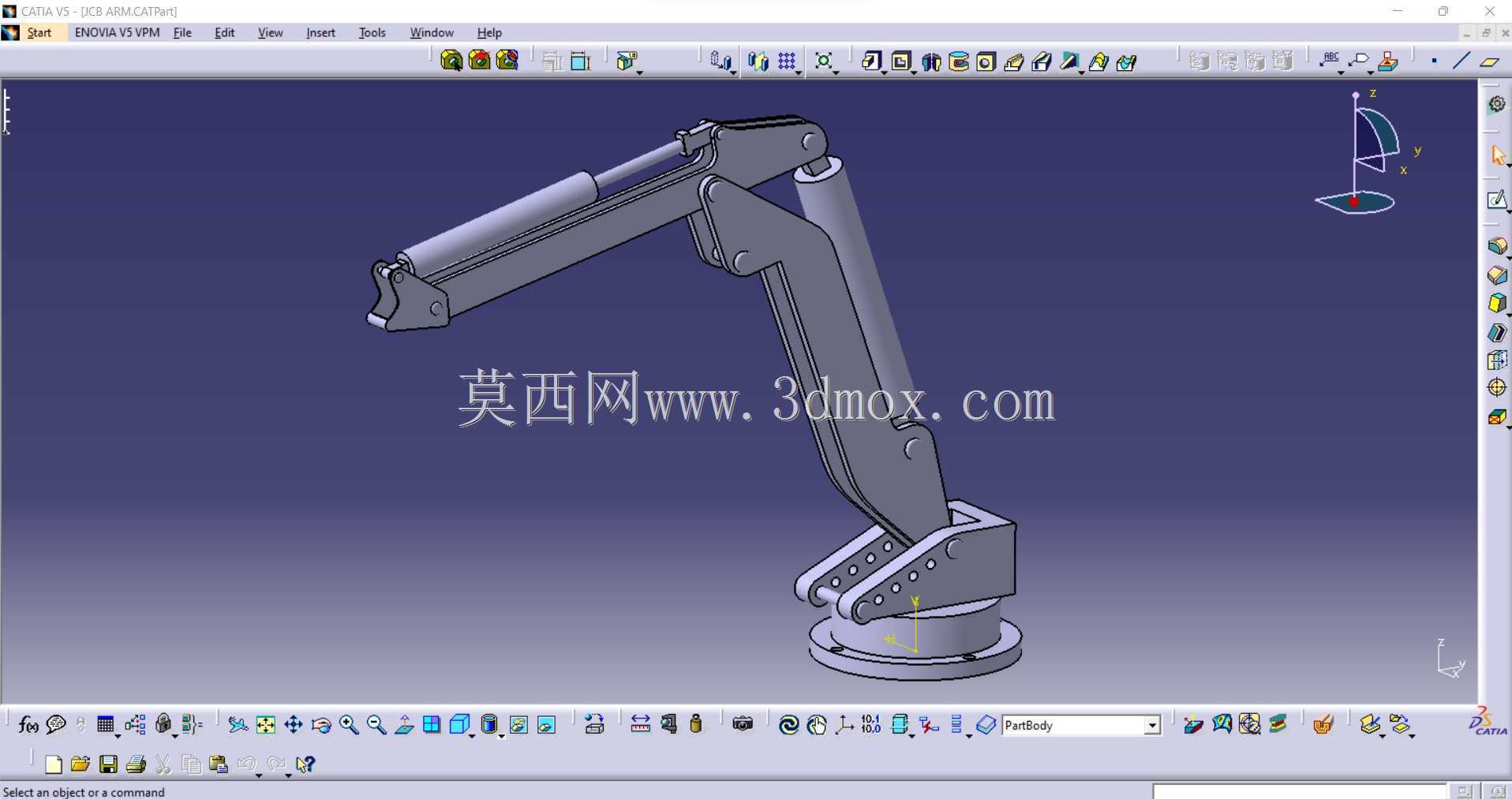

　　建模过程中，臂节之间的配合关系是重点。每个铰接位置都体现了销轴、衬套、侧板和限位板的装配逻辑，销孔中心距决定了臂架展开轨迹，也决定了油缸行程是否能够覆盖所需动作。若中心距设置过小，臂节折叠角度不足，收拢后整体高度难以降低；若中心距过大，虽然伸展半径增加，但臂体在运输状态下会向外探出，影响车辆通过性。油缸铰点的布置同样需要反复验证，既要避免启动阶段力臂过短导致推力浪费，也要防止臂节到达极限位置时油缸出现死点。

　　外形尺寸方面，该臂架在完全收拢时，前端臂向下折回，整体轮廓接近竖直柱状，适合在狭窄通道内运输；完全展开后，臂端向前上方伸出，作业覆盖范围由各节臂长和铰点转角共同决定。安装时除底座法兰外，还需在底盘下方设置加强梁，因为举升载荷会通过回转座形成集中力，单纯依靠薄板平台容易产生变形。若用于固定工位，可将底座焊接或栓接在混凝土预埋件上，并在臂架活动范围内设置人员警示边界；若用于车载场景，则要核对车辆后桥载荷分配，避免臂端满载时车头失稳。

　　从维护角度看，所有铰接销都应保留压装和润滑空间，臂板上的加强筋不宜完全封闭销座区域，否则后期衬套更换和销轴拆卸会比较困难。臂体侧面的油缸支座承受周期性载荷，支座焊缝需要沿受力方向连续布置，并在转角处避免应力集中。前端连接区则应考虑属具更换的操作空间，销孔轴线尽量与主回转轴线保持明确的空间关系，便于现场人员快速对位。

　　整体结构强调的是折叠收纳、幅度覆盖和液压举升之间的平衡。它不追求超大吨位起重，而是通过多铰点折臂让设备在有限安装空间内获得灵活的作业半径，适合轻型装卸和辅助搬运任务。结构设计时围绕底座承载、臂节截面、油缸铰点、销轴寿命和运动包络进行协同校核，才能保证臂架在反复俯仰、折叠和回转过程中保持稳定可靠。
