交流稳压器曲面塑料外罩壳体结构

　　该塑料外罩壳体面向交流稳压电源及小型变压器类设备的外部防护与造型包覆需求，常见于桌面式稳压设备、工业辅助电源箱、实验台供电装置以及需要对内部铁芯、绕组、接线端子和控制板进行隔离的电气单元。壳体并非独立承载件，而是安装在设备金属骨架或底托外侧，用于遮挡内部结构、降低人员误触带电部位的风险，同时使设备外观形成连续、顺滑、便于清洁的外表面。

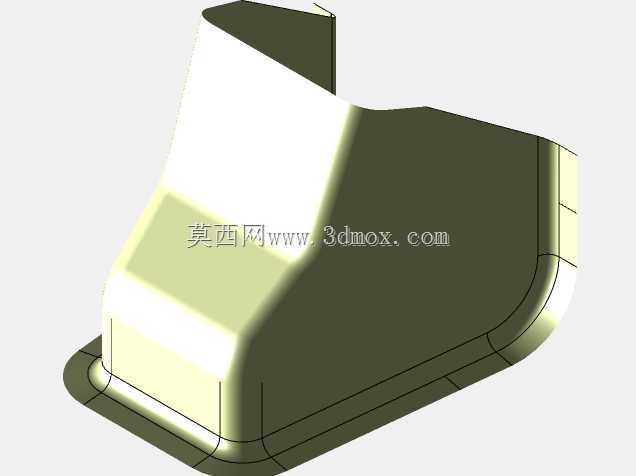

　　从结构形态看，该件采用大曲面与折边相结合的设计思路。主体一侧为近似直立的挡壁，可对应设备后部或侧部的安装边界；另一侧通过较大半径的圆弧过渡到底部法兰边，形成包覆式轮廓。曲面区域没有突兀的尖角，既有利于塑料成型时物料流动，也能减少应力集中。底部四周保留较宽的安装边，边部带有轻微翻边和圆角，可通过螺钉、卡扣或压条与底壳、机架连接。该边界在建模时需要重点控制，因为它直接决定外罩与底托之间的贴合间隙、装配干涉以及外观分缝质量。

　　实际设计中，这类罩壳通常先依据内部元器件包络面确定最小内腔。稳压设备内部除变压器本体外，还可能布置调压机构、散热片、风扇、接线排、电容和控制电路板，因此外罩不能只按外观曲面自由生成，而要在关键位置预留安全距离。靠近发热部件的区域应保留通风或散热空间，靠近接线端子的位置需保证绝缘爬电距离，靠近装配螺钉的位置则要增加局部壁厚或设置加强筋。模型中可见的外侧分模线和圆角走向，反映了从开口端向曲面主体逐步过渡的成型逻辑，适合在后续结构细化中补充拔模斜度、筋位、螺柱和卡扣。

　　外形尺寸的确定应围绕设备安装边界展开。底部轮廓决定罩壳占用的平面空间，后侧直立壁决定与墙面或机柜支架之间的最小距离，前端弧形包覆面则影响操作面板、铭牌和散热孔的布置。若用于台式稳压器，罩壳前缘不宜过度下压，以免遮挡开关、指示灯或电压表；若用于机柜内嵌模块，外侧曲面需要与机柜门板、横梁和维护通道保持间隙。安装孔位建议沿底部法兰边均布，并在孔位附近设置局部加厚平台，避免螺钉锁紧时薄壁件产生凹陷或翘曲。

　　建模时可将该件拆分为三个特征层次理解：第一层是底部安装法兰，用于建立与整机底座的配合基准；第二层是主体包覆曲面，用于包络内部功能部件并形成外观面；第三层是侧壁、翻边和圆角过渡，用于保证成型工艺性与结构刚度。曲面构建应优先保证相邻面的曲率连续，特别是圆弧侧壁与底部平面交接处，若圆角半径过小，注塑或吸塑成型后容易出现明显熔接痕、厚薄不均或局部发白。对于批量生产的塑料罩，壁厚应尽量均匀，转角处通过圆角替代直角，开口边缘可设置折边来提高整体刚性。

　　在设备用途层面，该罩壳承担的是防护、绝缘辅助和外观整合三重作用。它可以减少灰尘、杂物和液体飞溅直接进入变压器区域，也能在设备搬运过程中避免内部线缆被外力拉扯。对于需要频繁移动或在车间环境中使用的稳压设备，连续曲面还有利于擦拭油污和粉尘。外观面上可进一步开设散热格栅、指示灯窗口、铭牌凹槽和品牌标识区域，但开孔位置应避开主承力边和高应力圆角，必要时在孔周增加凸台或加强圈。

　　装配校核时，应将外罩与内部变压器、底板、支架和面板进行干涉检查。重点关注三类位置：一是底部法兰与底壳螺钉孔的同轴度，二是弧形内壁与绕组、散热片之间的最小间隙，三是后侧挡壁与线缆折弯半径的关系。若外罩采用薄壁塑料件，还需考虑受热后的膨胀量，尤其是靠近变压器和调压元件的一侧，不能让外观面在温升后压触内部部件。对于需要接地或屏蔽的设备，塑料外罩本身不承担接地功能，应在内部金属骨架上单独设置可靠接地路径。

　　该结构适合作为交流稳压器外观护罩、变压器外部塑料壳体、电气设备包覆罩的方案参考。三维建模过程中保留了清晰的曲面转折和安装边界，便于后续根据实际元器件高度、底壳尺寸和固定方式进行参数化调整。设计人员可在此基础上继续补充壁厚、拔模、筋位、卡扣、螺柱、通风孔和表面工艺特征，使概念外观件转化为可加工、可装配、可维护的产品外壳。
