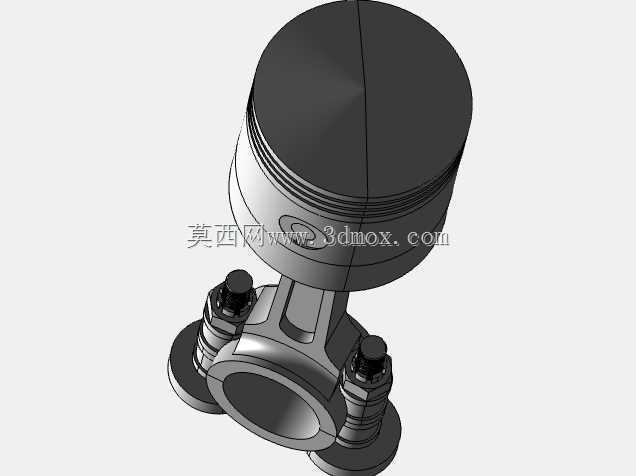

汽油发动机曲柄连杆活塞组结构设计

项目分类:发动机 发布时间:2024-10-08 ID:780705
  • 汽油发动机曲柄连杆活塞组结构设计
  • 汽油发动机曲柄连杆活塞组结构设计
  • 汽油发动机曲柄连杆活塞组结构设计
  • 汽油发动机曲柄连杆活塞组结构设计

  在小排量通用汽油机的整机开发流程里,曲柄连杆机构的活塞连杆组是直接决定整机动力输出平顺性、机械效率与运行寿命的核心部件,这套结构的三维建模精度,会直接影响后续动力学仿真、有限元强度校核以及样机试制的匹配效率。日常做这类部件建模时,首先要锚定的是整机的缸径、行程参数,活塞顶部的燃烧室凹坑造型需要匹配缸盖的燃烧室形状,保证压缩比符合设计值,活塞环槽的宽度、深度公差要对应气环、油环的标准件尺寸,避免出现密封不良导致的窜气、烧机油问题。活塞销座的位置需要偏置设计,抵消活塞换向时的敲缸噪声,销孔内部的衬套过盈量要提前在模型里预留装配间隙,过盈量过大容易导致销座开裂,过小则会出现销子窜动异响。连杆部分的建模要重点关注大小头的中心距,

  这个尺寸直接关联发动机的压缩比与活塞行程,偏差超过0.1mm就会导致整机压缩比偏离设计值,出现动力不足或者爆震问题。连杆大头采用分体式设计,连杆盖与杆身的结合面采用止口定位,保证装配时的同轴度,两个连杆螺栓的孔位位置度公差要控制在0.05mm以内,避免螺栓受剪出现断裂风险。连杆小头的衬套孔要与活塞销做间隙配合,间隙值根据不同的工况温度设定在0.01-0.03mm区间,保证热机状态下不会出现抱销故障。从安装边界来看,活塞部分的最大外径要与气缸套保持0.02-0.04mm的配缸间隙,活塞环的开口间隙在自由状态与工作状态下都要符合设计要求,避免热膨胀后出现拉缸。连杆大头的孔径要与曲轴的连杆轴颈匹配,轴瓦的油槽位置要与连杆杆身的油道对齐,

  保证压力润滑油能够顺利到达活塞销部位,形成完整的润滑回路。实际应用场景里,这类结构广泛用在通用小型汽油机、摩托车发动机、小型发电机组以及园林机械的动力单元上,建模过程中需要提前考虑往复运动的惯性力平衡,活塞的重量、连杆的大小头重量分配都要做配重设计,降低曲轴运转时的振动。建模时的细节处理上,活塞的裙部要做椭圆锥面设计,冷态下裙部直径呈上小下大的锥形,横截面为椭圆形,长轴垂直于活塞销方向,抵消热态下活塞的热变形量,保证裙部与缸壁的接触均匀,避免局部磨损过快。连杆杆身采用工字形截面,在保证结构强度的前提下尽可能降低往复运动质量,减少惯性力负载,杆身的过渡圆角要做圆滑处理,避免应力集中导致的疲劳断裂,尤其是大小头与杆身的连接部位,

  是应力集中的高发区域,建模时的圆角半径不能小于2mm,同时要做等强度设计,让整个连杆的应力分布尽可能均匀。在做装配干涉检查时,要模拟活塞运行到上止点、下止点的极限位置,检查活塞是否会碰气门、连杆大头是否会与缸体下部发生运动干涉,同时要预留出曲轴平衡块的运动空间,避免运转时出现碰撞。这套模型的结构细节完整还原了量产汽油机活塞连杆组的所有设计特征,包括活塞的环岸结构、回油孔位置、连杆的螺栓凸台、定位止口、油道开孔等细节,能够直接用于后续的工程仿真、教学演示或者样机改型参考,对于刚接触内燃机结构设计的工程师来说,也可以通过拆解模型理解各个结构的设计逻辑,掌握往复运动部件的设计要点与公差匹配原则,避免在实际设计中出现匹配失误导致的整机故障。
