径向散热鳍片式金属飞轮结构设计

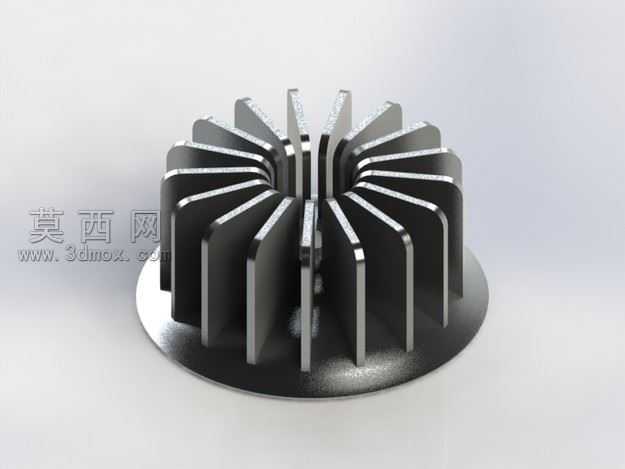

本作品为带径向散热鳍片结构的金属飞轮三维模型，整体采用回转式对称布局设计，建模阶段以中心旋转轴为基准，先绘制底部圆形基座的二维草绘轮廓，通过旋转凸台命令生成基座实体，再以中心轴线为阵列基准，绘制单片鳍片的截面轮廓后拉伸生成单体鳍片结构，通过圆周阵列命令完成整圈鳍片的均匀排布，保证每片鳍片的间距、尺寸、倾斜角度完全一致，整体结构具备良好的动平衡特性。材质设置上选用哑光金属材质，为基座部分赋予深灰色磨砂金属质感，鳍片部分赋予亮面银灰色金属质感，通过调整材质的粗糙度、金属度参数，模拟铸铝或钢制零件的真实表面效果，渲染阶段采用三点布光方案，主光源从斜上方45度角投射，突出鳍片之间的层次感与金属表面的光影反射效果，辅助光源补亮底部基座的暗部细节，背景选用浅灰色渐变背景，避免背景元素干扰零件本身的结构展示。结构设计上，中心区域预留轴孔安装位，可与传动转轴配合实现动力传递，径向排布的鳍片一方面可以增加飞轮整体的转动惯量，保证回转运动的平稳性，另一方面可以在飞轮高速旋转过程中带动周边空气流动，带走自身及相邻传动部件运转产生的热量，兼顾储能稳速与辅助散热的双重功能，鳍片边缘做了微小的圆角过渡处理，避免尖锐边角产生应力集中，提升零件的结构强度与使用寿命。建模过程中对所有配合面做了公差预留设计，中心轴孔的尺寸精度按照传动配合要求设置，鳍片与基座的连接部位做了加厚处理，保证高速旋转时的结构强度，整体模型无破面、无重叠面，所有特征参数可编辑，可直接用于后续的工程图生成、有限元分析或者3D打印验证。
