液力耦合涡轮耦合传动装置结构

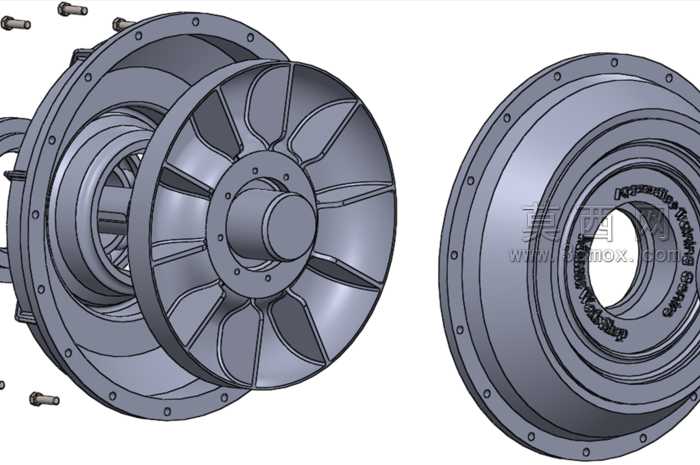

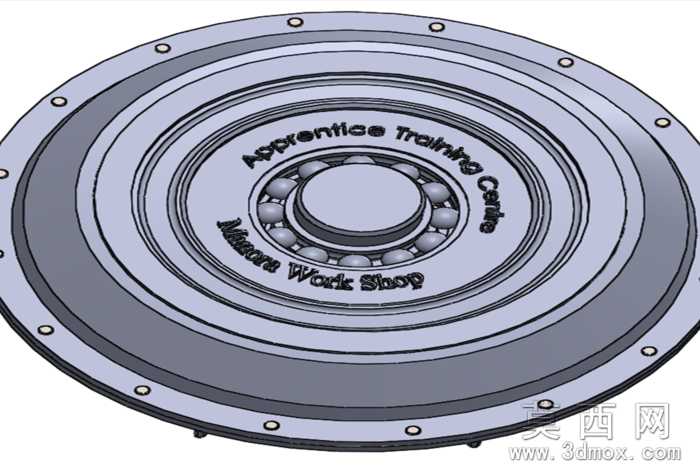

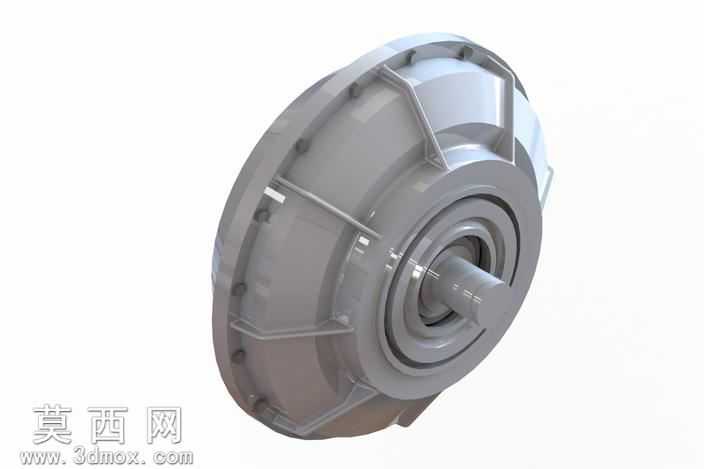

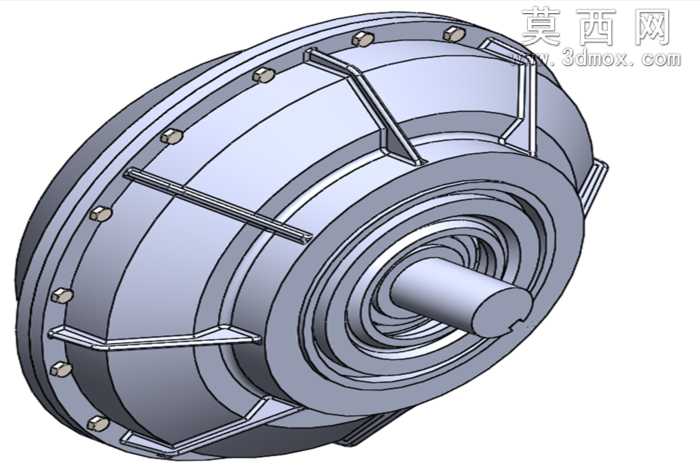

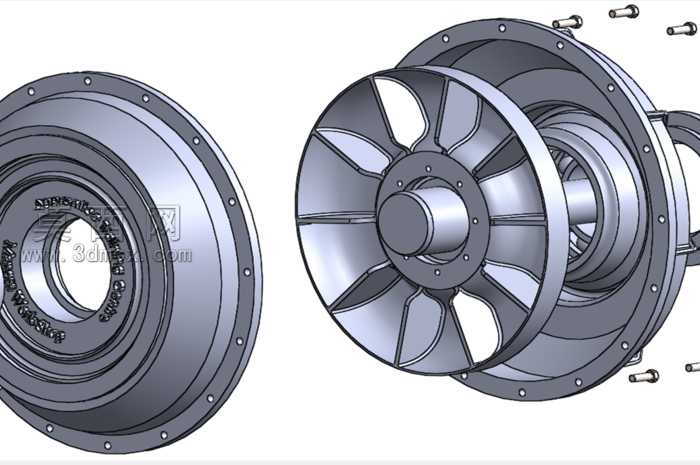

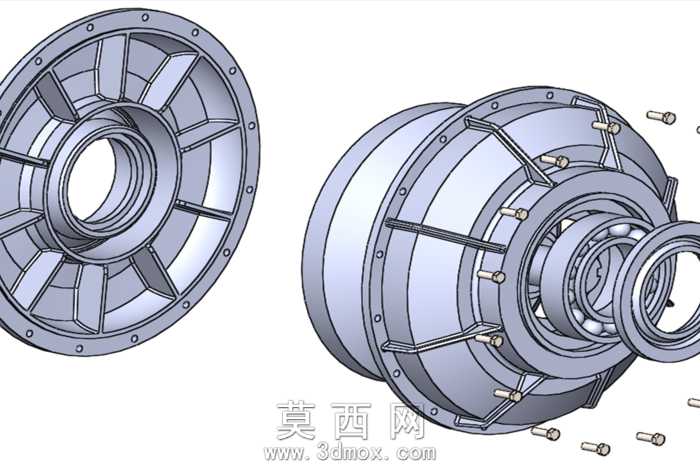

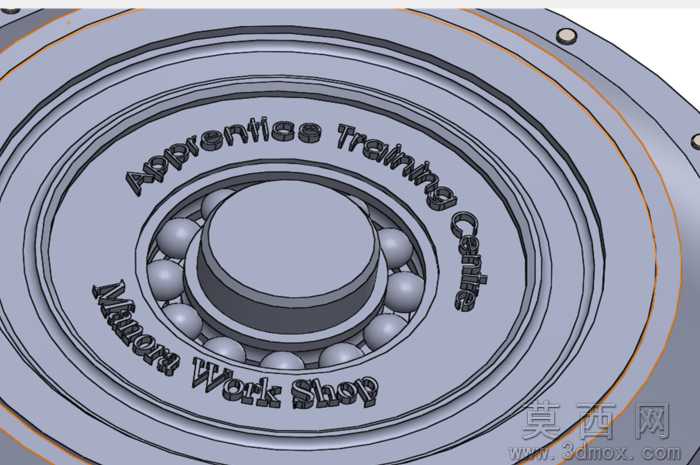

本作品为液力耦合涡轮耦合传动装置的三维建模成果，建模过程中严格遵循机械传动部件的设计规范，对装置的整体结构进行了1:1比例的还原。建模阶段首先梳理了液力耦合装置的核心组成，分别对泵轮壳体、涡轮叶轮、连接法兰、紧固螺栓等独立部件进行参数化建模，每一处安装孔位、螺栓孔的分布间距、法兰盘的密封槽结构都严格按照实际传动件的加工尺寸设定，保证各部件装配时的同轴度与配合精度完全符合机械设计要求。材质渲染阶段，针对不同部件的实际应用材质做了区分处理：壳体与法兰等结构件采用铸钢材质表现，调整金属粗糙度参数还原铸件表面的哑光金属质感，同时在边缘位置做了细微的倒角光影处理，体现金属加工件的工艺细节；涡轮叶片部分采用合金结构钢材质，适当提高材质反光度，突出叶片曲面的流线型加工特征；紧固螺栓等标准件采用镀锌钢材材质，表面添加细微的金属光泽层次，还原标准件的表面处理效果。结构设计上，完整还原了液力耦合装置的工作腔体结构，泵轮与涡轮的叶片曲面弧度、叶片数量、腔体流道的空间形态都做了精准呈现，能够直观展示流体在腔体内的传动路径，清晰体现液力耦合装置依靠流体动能传递扭矩的工作原理。装配关系处理上，所有部件的装配约束都按照实际装配逻辑设置，螺栓与螺孔的配合、涡轮与输入轴的同轴配合、壳体之间的密封贴合关系都清晰可辨，既可以展示整体装配完成后的外观形态，也可通过拆分视角展示内部的叶轮配合结构，能够为液力传动部件的结构教学、设计参考、装配演示提供直观的三维可视化支撑，整体模型结构严谨，细节完整，渲染效果写实，充分还原了液力耦合装置的工业设计特征与机械结构美感。
