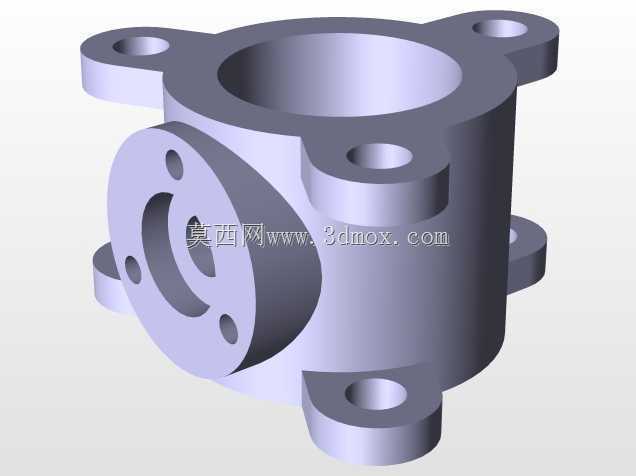

在流体输送、液压动力回路、小型泵阀集成系统的现场装配场景里,这类带多安装耳的侧通腔体零件是管路衔接、介质导流的核心结构件,日常多被用在中低压工况的油路、气路分流节点,承担介质转向、接口转接、元件安装基座的多重作用,区别于普通直通法兰,它的侧向开孔结构能在有限安装空间里完成垂直方向的管路布局,减少外接弯头的使用数量,降低整个回路的泄漏风险点。从结构设计逻辑来看,主体采用中空回转腔体作为基础结构,主腔体的轴向通孔作为介质主流道,侧向延伸的凸台开孔作为分流道,两个流道在腔体内部做圆弧过渡处理,避免介质流经时产生直角紊流,降低流阻损失,同时减少介质内杂质在转角处的堆积概率。周向均匀分布的六个带通孔安装耳,是整个零件的安装固定结构,
每个耳座的通孔都做了锪平处理,保证螺栓锁紧时端面贴合度,耳座与主腔体的衔接位置做了渐变圆角过渡,避免应力集中,在承受管路振动、介质压力波动时,不会在衔接根部产生疲劳裂纹。侧向凸台的端面同样加工了法兰安装面,上面分布四个定位小孔,用于对接侧向管路或者安装压力检测、流量控制元件,安装面的平面度要求控制在合理范围,保证密封件压紧后不会出现渗漏。做三维结构设计时,首先要确定主流道的通径尺寸,匹配系统额定流量下的流速要求,避免通径过小造成压损过大,或者通径过大导致零件整体体积冗余;其次要核算六个安装耳的中心距尺寸,匹配安装基座的螺栓孔位,耳座的厚度要根据螺栓规格、额定锁紧力矩来确定,保证螺栓锁紧时耳座不会产生变形;
侧向凸台的伸出长度要考虑外接元件的安装操作空间,避免安装时扳手操作空间不足,同时凸台的壁厚要满足额定工作压力下的强度要求,通过壁厚校核避免受压变形。安装边界方面,零件轴向的总长度要匹配上下游管路的安装间距,周向六个耳座的外轮廓直径要小于安装位的预留空间,侧向凸台的朝向要根据实际管路走向调整,建模时可以将侧向凸台做成参数化特征,方便根据不同项目的管路方向快速调整角度,不需要重新绘制整个主体结构。主腔体的两端端面都预留了密封槽的设计位置,可根据工况选择O型圈密封或者平垫密封,密封槽的尺寸根据所选密封件的线径、压缩率来确定,保证密封压缩量在合理区间,既不会因为压缩量过大导致密封件永久变形,也不会因为压缩量不足出现泄漏。
这类零件的材质多选铸钢或者铝合金,根据输送介质的腐蚀性、工作压力等级选择,铸钢材质多用于高压油路、工业流体输送场景,铝合金材质多用于低压气路、对重量有要求的移动设备回路。建模过程中要注意所有安装面的拔模角度设置,满足铸造或者机加工的工艺要求,所有棱边的倒角要区分加工面和非加工面,加工面的倒角用于去除毛刺、方便装配,非加工面的圆角满足铸造工艺的圆角要求,避免铸造时出现充型不足、冷隔等缺陷。在实际选型替换时,要重点核对主流道通径、侧流通径、安装耳的孔位中心距、侧向凸台的法兰孔位这几个核心尺寸,只要这几个参数匹配,就可以直接替换同类型的腔体零件,不需要改动周边的管路和安装基座,能大幅降低现场改造的工作量。
