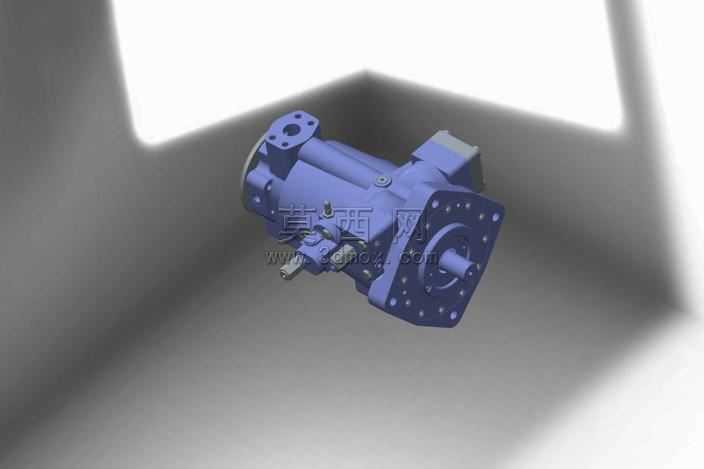

液压变量轴向柱塞泵三维结构设计

本作品为液压变量轴向柱塞泵的三维建模成果，建模过程严格遵循液压动力元件的工程设计规范，首先基于轴向柱塞泵的工作原理拆解整体结构，将模型划分为缸体组件、柱塞组件、配流盘、斜盘变量机构、轴伸端、进出口法兰连接端、密封安装位等多个独立子装配模块，各模块间的装配约束完全匹配实际产品的装配公差要求，保证模型可完整还原产品的装配逻辑与运动关系。建模阶段优先保证各结构尺寸的工程合理性，对柱塞与缸体柱塞孔的配合间隙、配流盘与缸体端面的贴合面、斜盘变量调节机构的铰接位置、轴伸端的键槽与安装法兰的螺栓孔位都做了精准的特征还原，未做过度简化处理，可清晰呈现内部流道与动力传递的路径走向。材质渲染阶段结合工业产品的实际材质属性，为泵体外壳赋予铸钢材质的哑光金属质感，表面做了细微的铸造纹理处理以还原真实铸件的表面状态；为内部柱塞、传动轴等运动部件赋予调质钢的亮面金属质感，区分不同部件的材质差异；密封件位置赋予丁腈橡胶的深色哑光橡胶质感，进出口连接法兰做了防锈漆面的材质处理，整体渲染光影采用工业产品展示常用的柔光箱布光方案，多角度呈现泵体的外部轮廓与结构细节，避免光影过强遮挡关键结构特征。设计思路上围绕变量轴向柱塞泵的核心功能展开，重点还原其顺时针旋转的工作转向适配结构、键控SAE轴型的安装匹配特征、4螺栓法兰的进出口连接结构，以及丁腈橡胶密封件的安装位置，完整呈现额定工作压力参数下的产品结构形态，模型可用于液压系统原理演示、产品结构教学、装配工艺模拟等多种场景，各部件的特征命名遵循机械行业通用命名规范，方便后续对模型进行编辑修改、工程图导出或者运动仿真添加操作，整体模型结构层级清晰，无冗余特征与无效几何体，装配关系逻辑通顺，可完整展现液压变量轴向柱塞泵的真实结构形态与设计特点。
