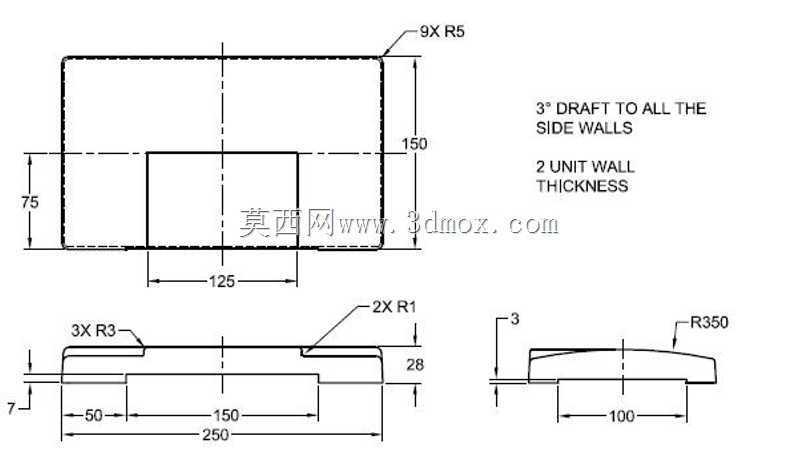

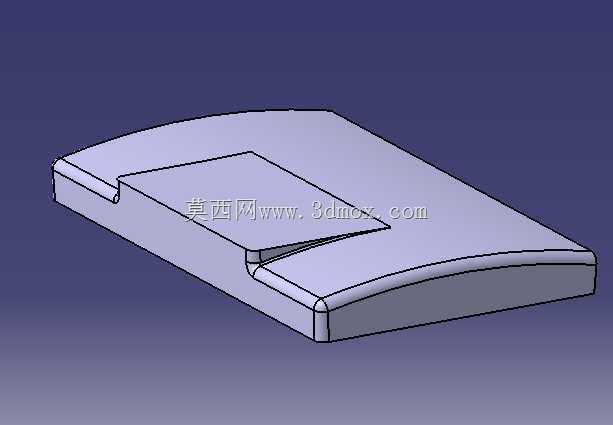

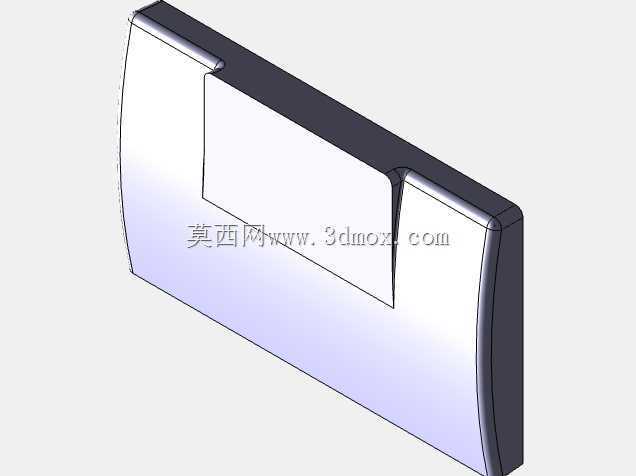

汽车内饰侧置盖板结构三维数模

　　该结构件为汽车座舱内部侧围区域的装饰盖板，主要应用于乘用车主驾侧仪表台下方、门槛饰板衔接区域，承担覆盖内部线束、钣金焊接边、车身安装支架的作用，同时需匹配周边内饰件的分缝间隙，满足乘员舱视觉整体性要求，避免内部金属结构、线束接插件外露引发的安全隐患与视觉瑕疵。从实际装车场景来看，该部件位于乘员上下车时腿部易触碰的区域，日常使用中会频繁受到裤装摩擦、鞋底剐蹭，部分车型的该区域还会集成脚部照明、OBD接口检修盖板的安装位，因此结构设计上需要兼顾抗冲击性能、装配便捷性与后期检修的可拆卸需求。

　　设计阶段首先围绕安装边界做了贴合式曲面处理，整体采用大弧度流线型轮廓，上表面做了0.8度的微倾斜角度，既匹配仪表台下方的整体俯冲造型语言，也能避免表面积灰后形成明显的污渍流痕。零件边缘做了R2.5的圆角过渡，所有与乘员可能接触的棱边都做了倒钝处理，避免尖锐边角在车辆紧急制动时对乘员腿部造成划伤。零件背部设计了3处卡扣安装座与1处定位销孔，卡扣座采用十字筋加强结构，筋厚1.2mm，既保证卡扣安装后的支撑强度，也能在拆卸时提供适度的形变余量，避免硬拆导致的卡扣座断裂。定位销孔设计为腰型孔，可吸收±0.5mm的车身钣金焊接公差，降低装配时的对位难度，提升生产线装配效率。

　　从功能特性来看，该盖板采用薄壁注塑结构，主体壁厚均匀控制在2.2mm，局部卡扣安装座区域壁厚不超过2.8mm，避免注塑成型时出现缩痕、翘曲等外观缺陷。零件表面做了细皮纹处理的预留结构，皮纹深度0.12mm，可匹配整车内饰的哑光质感，减少光线反射对驾驶员视线的干扰。盖板与周边门槛饰板、仪表台下护板的分缝间隙控制在0.5mm，面差控制在0.3mm以内，保证相邻零件的视觉齐平度。零件下边缘设计了1.5mm的叠边结构，可压在门槛饰板的安装翻边上方，避免两个零件衔接处出现台阶错位，同时能阻挡灰尘、细小杂物进入饰板内部的空腔。

　　安装边界层面，该零件的整体安装空间深度为42mm，最大外轮廓尺寸为218mm×126mm，背部与车身钣金之间预留了12mm的线束走形空间，可容纳3组直径不超过6mm的低压线束通过，线束固定点与盖板背部的筋位预留了3mm的安全间隙，避免车辆行驶过程中线束与盖板发生摩擦异响。零件的卡扣安装点间距控制在80-100mm之间，保证安装后整体贴合度，避免车辆行驶过程中出现共振异响。针对靠近车门铰链的一侧，设计了局部加厚的防撞凸台，凸台厚度3mm，可在车门开启角度过大时提供缓冲，避免车门内饰板直接撞击该盖板造成表面破损。

　　设计过程中还充分考虑了注塑成型的工艺性，所有拔模角度控制在1度以上，深筋位置的拔模角度加大到1.5度，避免脱模时出现拉伤皮纹的问题。零件背部的加强筋采用交错布局，筋高不超过壁厚的3倍，既提升零件整体刚性，减少长薄壁件的翘曲变形量，也不会在零件表面形成明显的缩印。针对零件中部的内凹造型区域，做了局部的壁厚补偿，避免该区域因料流路径过长出现填充不足的成型缺陷，同时在内凹区域的背部增加了两条斜向加强筋，提升该区域的抗按压强度，保证乘员腿部倚靠时不会出现明显的塌陷形变。
