带方形安装底座的立式连接固定座结构

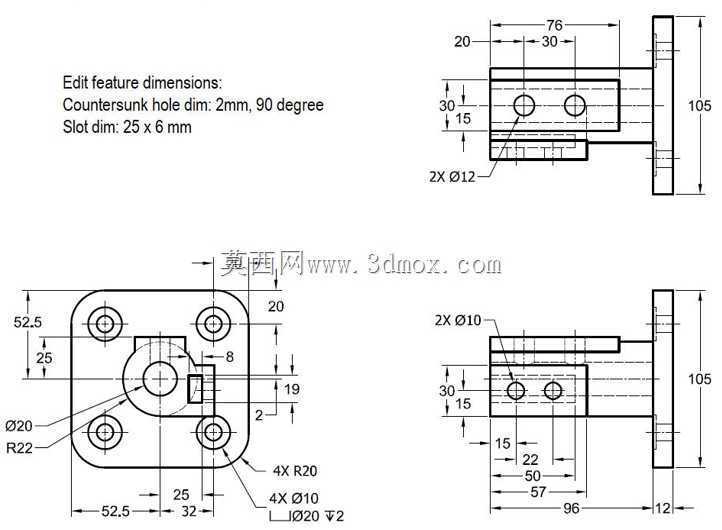

　　这款立式连接固定座的结构设计，核心围绕工业现场的重载连接与精准定位需求展开，在交流稳压类电气设备、小型工业装配工装、汽车周边辅助安装工位中都有适配场景，主要承担上部功能组件与底部安装基面之间的刚性连接、载荷传递以及位置校准作用。从结构布局来看，底部采用带圆角的方形法兰安装底座，四个角位分别设置沉头安装孔，这类沉孔设计可以让内六角螺栓安装后头部完全没入底座平面，不会突出基面产生干涉，同时四个安装孔的孔位间距经过公差匹配，能适配常规标准规格的安装基面，不管是铝型材框架台面、钢板焊接安装面还是电气柜内部的安装梁，都能实现稳定贴合，不会出现底座翘边、螺栓受力不均的问题。底座上方的支撑柱采用圆柱过渡结构，相比直角方柱，

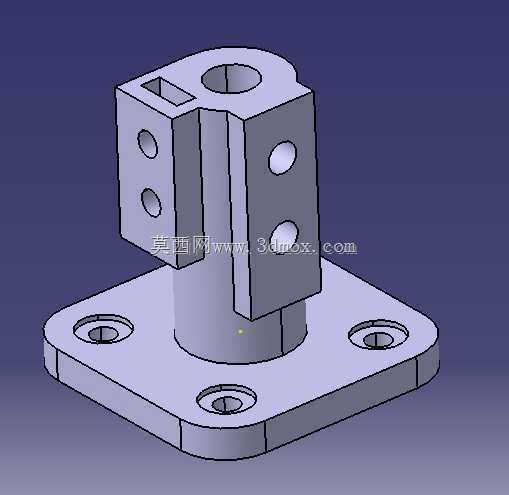

　　圆柱过渡能有效降低应力集中系数，在承受上部组件的侧向冲击载荷时，不会在柱体与底座的连接根部出现应力断裂的风险，柱体的直径与高度比例经过反复校核，既保证了足够的支撑刚度，避免上部组件安装后出现晃动偏移，又不会过度占用安装空间，给周边的布线、相邻组件安装留出足够的操作余量。上部的连接块采用双侧对称开孔设计，一侧设置两个同轴光孔，另一侧设置两个同规格光孔，这些孔位既可以穿装螺栓实现上部功能件的锁紧固定，也可以作为定位销孔使用，配合圆柱销实现上部组件的精准定位，避免装配后出现位置偏移；连接块顶部还设置了一个竖向的通孔，这个孔位主要用于穿装竖向调节螺杆或者走线，适配需要上下位置微调或者线缆从支撑结构内部穿过的应用场景，

　　连接块侧面还预留了一个小型的矩形槽位，这个槽位可以嵌入限位块或者感应开关的安装片，不需要额外在结构上焊接或者打孔加装支架，减少了二次加工的工作量。在实际装配场景中，这类固定座的安装流程非常清晰，先通过四个沉头螺栓将底座固定在安装基面上，拧紧螺栓时采用对角循环拧紧的方式，保证底座平面与基面完全贴合，不会出现局部间隙，之后将上部需要固定的功能组件对准连接块上的孔位，穿装螺栓或者定位销完成锁紧，如果需要调整上部组件的周向角度，只需要在螺栓未完全锁紧时转动上部柱体，对准位置后再锁紧即可，操作门槛很低，不需要复杂的专用工装。从设计思路上来说，这款结构没有采用复杂的异形曲面或者特殊加工工艺，所有的特征都可以通过常规的铣削、钻削工艺完成加工，

　　不管是采用45号钢做表面发黑处理，还是采用铝合金做阳极氧化处理，都能快速实现批量生产，加工成本可控，同时所有的孔位尺寸、安装边界都参考了通用的机械设计标准，替换性很强，在现场维护时如果出现零件损坏，不需要专门定制非标配件，直接按照尺寸加工替换件就能快速完成更换，减少设备停机维护的时间。在载荷承受方面，这款固定座的底座厚度、支撑柱壁厚都经过受力仿真验证，在承受垂直方向静载荷时，变形量控制在千分之一以内，侧向承受额定冲击载荷时，连接部位的应力远低于材料的屈服强度，不会出现塑性变形，完全能满足工业现场常规的固定支撑需求，不管是用来固定电气检测模块、小型气动元件，还是作为工装夹具的支撑底座，都能保持长期的结构稳定性，不会因为长期受载出现连接松动、位置偏移的问题。另外结构上的所有棱边都做了小倒角处理，避免装配过程中锋利的棱边划伤操作人员或者破坏线缆绝缘层，细节处理符合工业设备的安全设计要求，没有多余的装饰性特征，所有结构特征都服务于实际的安装、固定、承载功能，没有冗余设计。
