工业吸尘设备宽扁吸嘴吸气接头结构

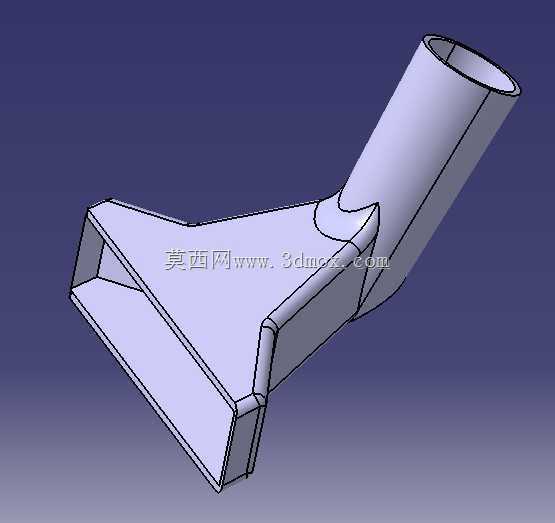

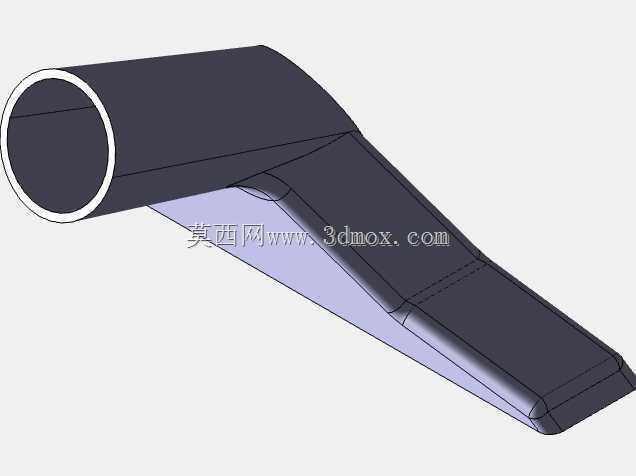

　　该吸气接头主要面向工业吸尘、工位碎屑清理、狭小平面吹扫与负压收集场景，常见于移动式工业吸尘器、小型中央除尘工位、3D打印工作台清灰、木工台面临边集尘以及装配线边角料抽吸作业。结构一端为宽扁楔形吸口，另一端为圆管插接段，中间通过渐变导流腔体完成矩形大截面到圆形管路截面的平顺过渡，避免气流在变径位置产生剧烈涡流与压损。宽扁吸口的开口长度远大于常规圆吸嘴，单次扫过可覆盖更宽的清理带，适合沿工作台边缘、板材表面、设备导轨缝隙外侧做连续推移抽吸；吸口上下壁面形成薄楔形入口，能够贴近平面，提升近壁面气流速度，把落在平面上的轻质切屑、粉尘、塑料碎粒带入腔体内。圆管段采用标准直管形态，外壁预留足够插接长度，可直接套入吸尘器柔性软管或硬管延长杆，

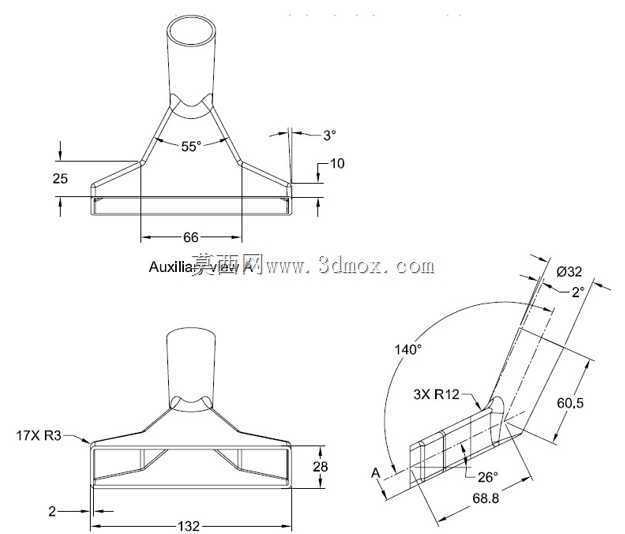

　　配合卡箍即可完成固定，接口边界保持同轴圆柱面，装配后不会出现偏心漏风。建模时先确定吸口宽度、扁口厚度与后端圆管直径三个核心边界：扁口厚度控制在较低数值以伸入设备缝隙，宽度根据工位清理幅面设定，圆管直径匹配常用吸尘软管规格；中间过渡段采用多截面放样构建，上下型面从扁口的平行壁逐步扭转收拢为圆柱壁，两侧三角区域做曲面融合，所有转角保留小圆角，既降低气流阻力，也避免薄壳件在注塑或钣金折弯时出现应力集中。壳体按等壁厚薄壳处理，吸口边缘做局部加厚翻边，推移过程中磕碰工作台不会轻易开裂；圆管插接段外壁可增加环形止退筋，软管套入后增大摩擦，负压抽吸时不易脱落。实际使用中，该吸嘴依靠负压在宽口处形成均匀条带状气流，相比圆吸嘴，

　　清理大面积平面时往返次数更少，针对贴伏在桌面上的灰尘、木屑、短切纤维，楔形入口能够压近尘源，减少气流从吸口上方短路吸入。结构整体无活动零件，依靠流道几何实现吸气功能，安装时仅需对接负压管路，不需要额外动力源；外形边界紧凑，扁口段平直，可伸入设备底座下方、货架层板间隙等低矮空间，圆管段角度相对扁口倾斜，操作时手柄管路自然抬升，手腕无需过度压低，长时间清理作业更顺手。设计阶段还需校核过渡截面的面积变化率，避免截面骤缩导致噪声升高、吸力损失，同时保证壳体脱模或折弯工艺可行，各曲面连续光顺，无突变折角。
