宽压大功率电动车LED前照车灯结构

　　这款外置式LED前照灯主要面向电动自行车、低速电动三轮车、场地作业小车以及农用短途车辆的夜间照明改造场景，也可作为工程巡检小车、户外移动设备的辅助照明部件使用。灯具采用12-80V宽电压输入设计，能够兼容常见铅酸电池组与多规格锂电供电平台，不用额外增设电压转换模块，直接接入整车照明线路即可工作，额定照明功率为30W，在夜间非铺装路面、乡村支路、厂区内部通道行驶时，可提供足够的前方路面照度，弥补原厂小功率车灯照射距离不足、光线发散的问题。

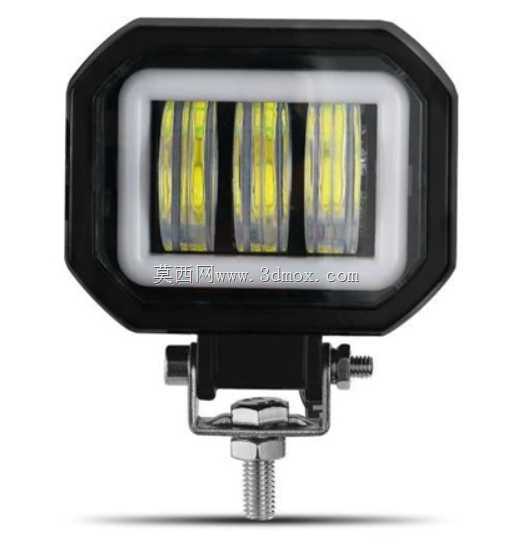

　　从结构布局来看，灯体主体采用切角多边形的封闭式外壳造型，正面透光区域内置三组独立LED发光模组，每组模组都带有聚光透镜结构，光线经过透镜整形后形成集中的远射光型，灯腔外围环绕一圈白色导光条，可同时充当日间行车示宽标识，让对向车辆在弱光环境下更容易识别本车轮廓。灯壳边缘做了加厚防撞包边，能够抵御日常行驶中飞溅的碎石、树枝剐蹭，外壳接缝处采用密封装配思路，满足雨天行驶、扬尘环境下的防护需求，避免水汽、粉尘进入灯腔造成灯珠早衰或者电路短路。

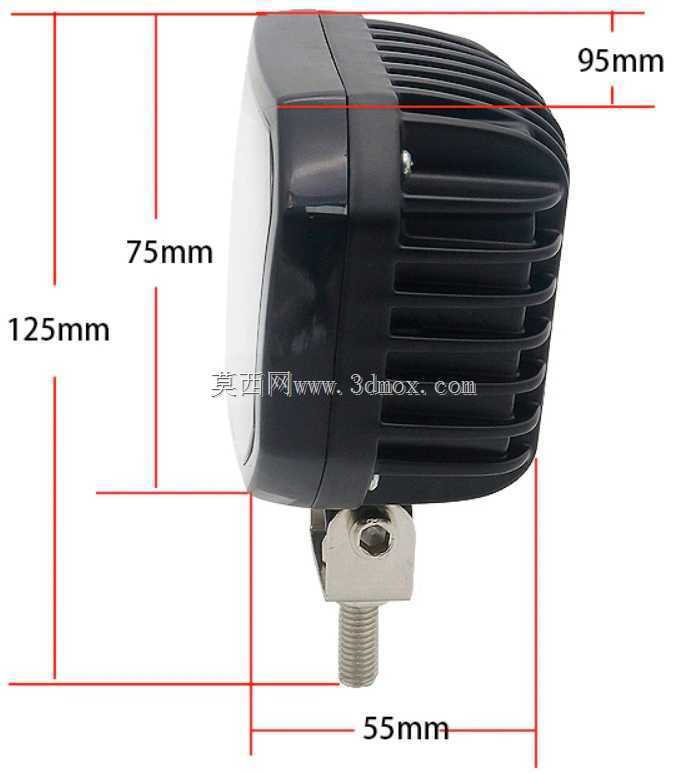

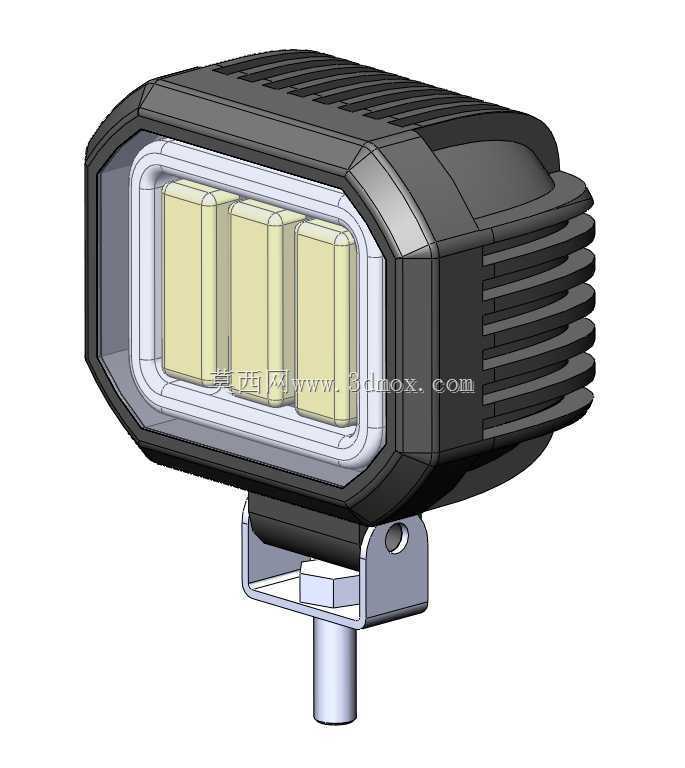

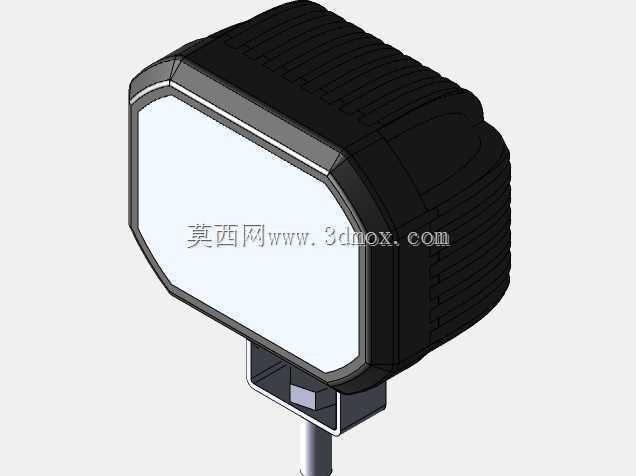

　　安装结构位于灯体底部，采用通用螺栓式固定支架：支架上方通过铰接锁紧结构和灯体连接，松开侧方锁紧螺母即可上下调整灯头俯仰角度，校准照射高度，避免灯光过高造成对向炫目、或者过低导致照射距离不足；支架底部为外螺纹螺杆搭配锁紧螺母的固定形式，可以直接穿过车辆车头预留的安装孔位，适配不同厚度的安装板、车架管梁转接座，不需要重新大规模打孔改造，改装适配性很强。建模过程中完整还原了透镜的曲面造型、灯珠内部排布、支架铰接处的销轴与螺纹细节，外壳的拔模斜度、安装位的配合间隙都按照实际注塑与装配工艺预留，结构工程师可以直接参考该模型完成车灯安装支座设计、整车前部照明布局校核，也可以在此基础上调整灯珠数量、外壳尺寸衍生出不同功率等级的同系列车载照明产品。灯具整体外形紧凑，突出车身的长度控制在合理范围，不会在车辆挪行、停靠时轻易发生磕碰，接线端从灯体后部引出，方便整车线束沿车架主梁隐蔽布线。
