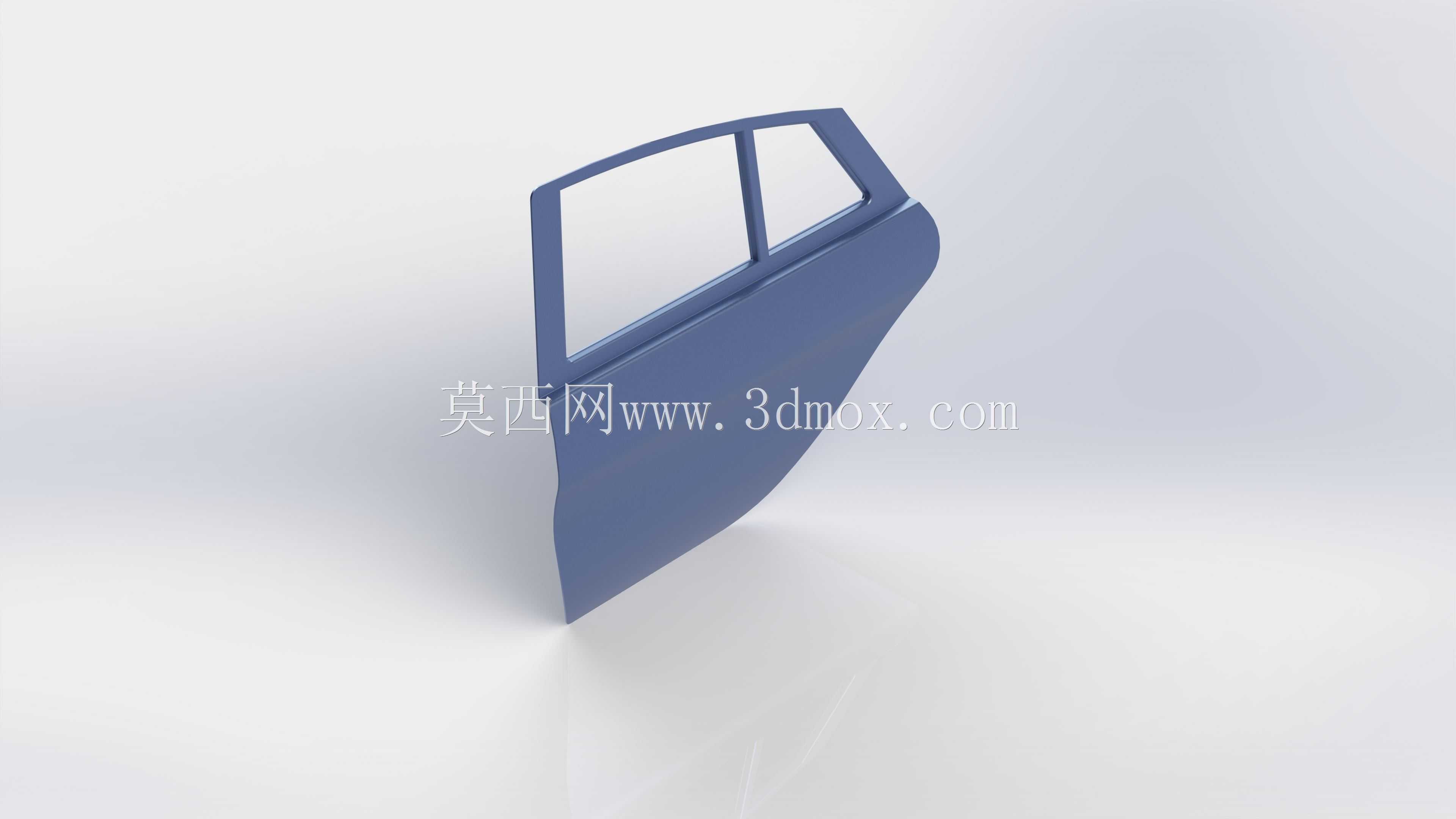

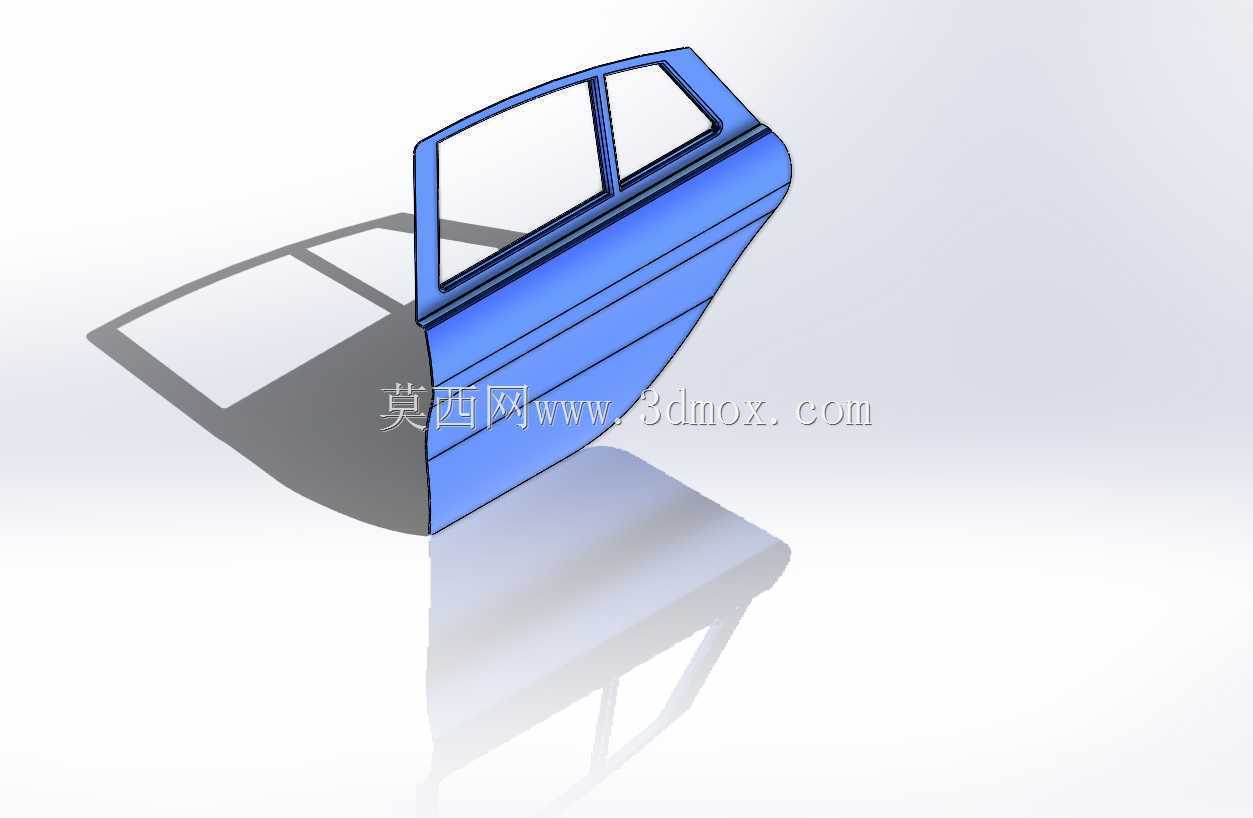

乘用轿车侧门钣金草图结构造型

　　该侧门结构面向乘用车白车身装配场景，用于车身侧围开闭件的前期方案验证，覆盖车门内外板轮廓、侧窗分隔框、门体腰线与下部包覆面的造型表达，可在整车总布置阶段核对乘员舱侧方进出空间、玻璃升降区域预留边界以及侧围外覆盖件的分缝走向。门体整体采用贴合车身侧面的弧形曲面走向，上沿窗框按照前后侧窗分区设置竖向分隔棱，既保留三角窗区域的视野分隔，也为窗框密封条、玻璃导槽提供安装依托；门板外表面沿水平方向布置多道折线筋位，顺着车侧气流方向延展，在草图阶段就把冲压成型时的曲面分块、棱线脱模方向纳入考量，避免后续深化设计出现曲面曲率突变、拉延开裂的风险。从安装边界来看，门体前侧预留与A柱、B柱铰链对接的平直安装面，后侧对应门锁扣啮合位置保留加厚凸台空间，

　　下沿与车身侧裙的配合间隙按照整车密封要求预留均匀公差带，顶部窗框弧度与车顶侧梁、车门上框密封条的压缩量匹配，不需要额外调整周边曲面即可对接门铰链、限位器、门锁机构的安装点位。设计过程中优先保证门体扭转刚度的基础布局：窗框拐角处做圆弧过渡分散开闭交变应力，门板下部的多层横向棱线同时充当抗凹加强筋，日常侧方挤压、开关门冲击载荷可以沿着棱线传递到前后端的铰链与锁体安装点，减少薄板大面积颤振。该草图结构也可用于教学演示中讲解车身开闭件的曲面建模逻辑：先沿着车身侧围点云勾勒门体外轮廓控制线，再拉伸生成基础门板实体，通过多组平行基准面裁切出车窗开口，最后对所有外露棱边做等半径圆角处理，还原量产车门的冲压工艺特征，帮助结构从业者快速理解汽车车门从造型面到可装配钣金件的推导流程，核对门体与周边翼子板、后侧围、门槛梁的运动干涉边界，为后续详细结构设计、模具开模提供基础造型参照。
