化工废气处理用立式工业洗涤装置

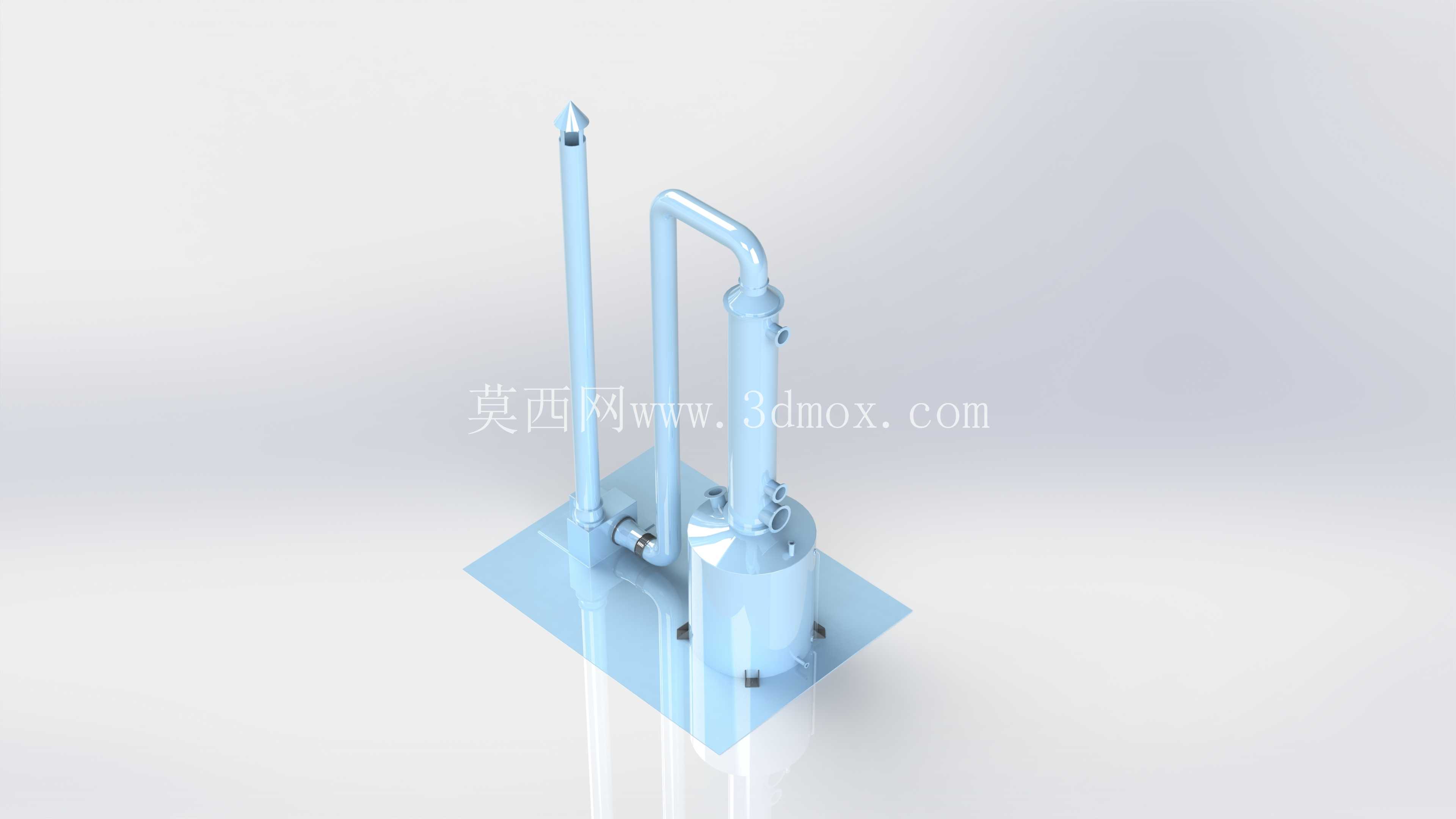

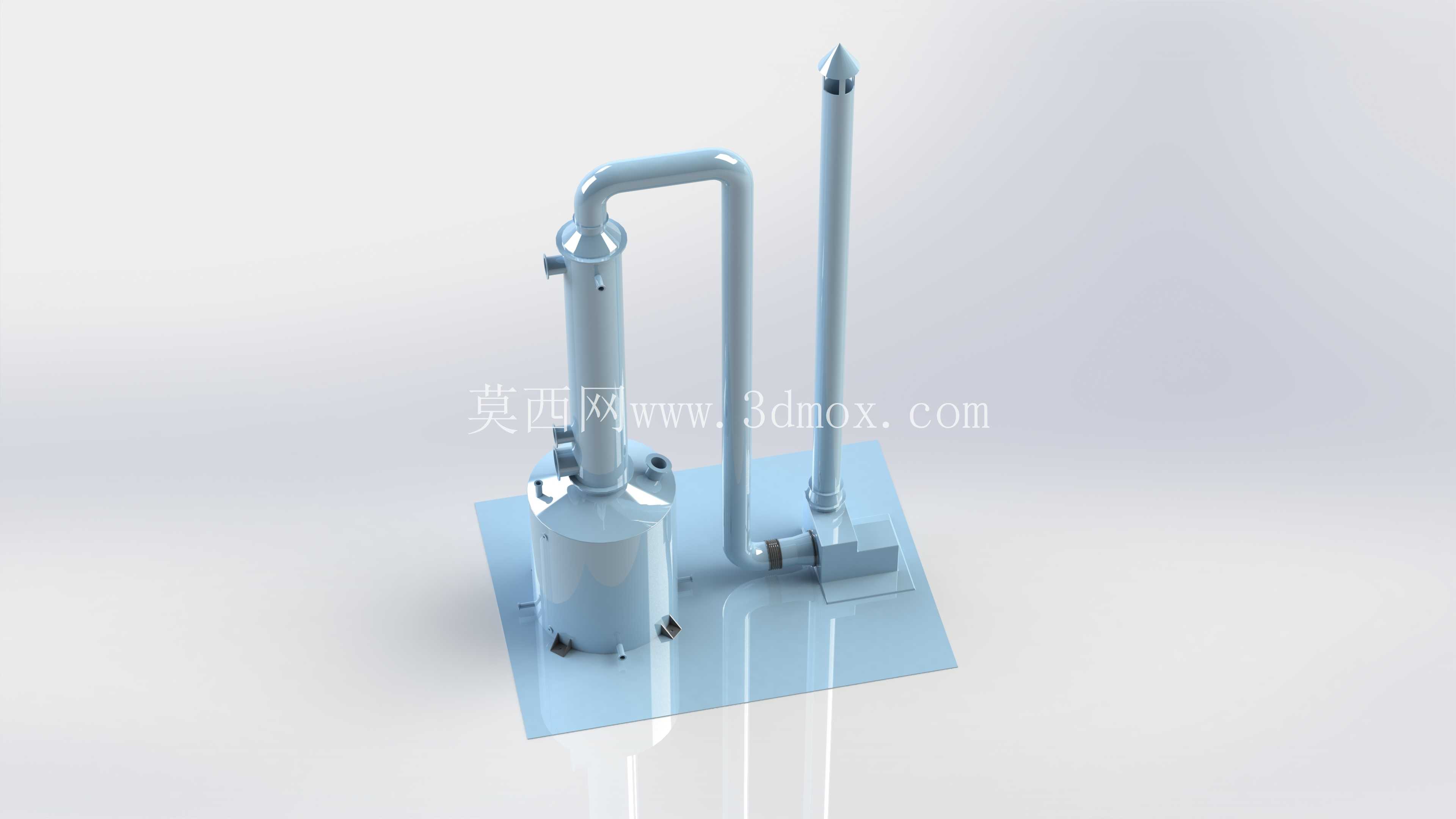

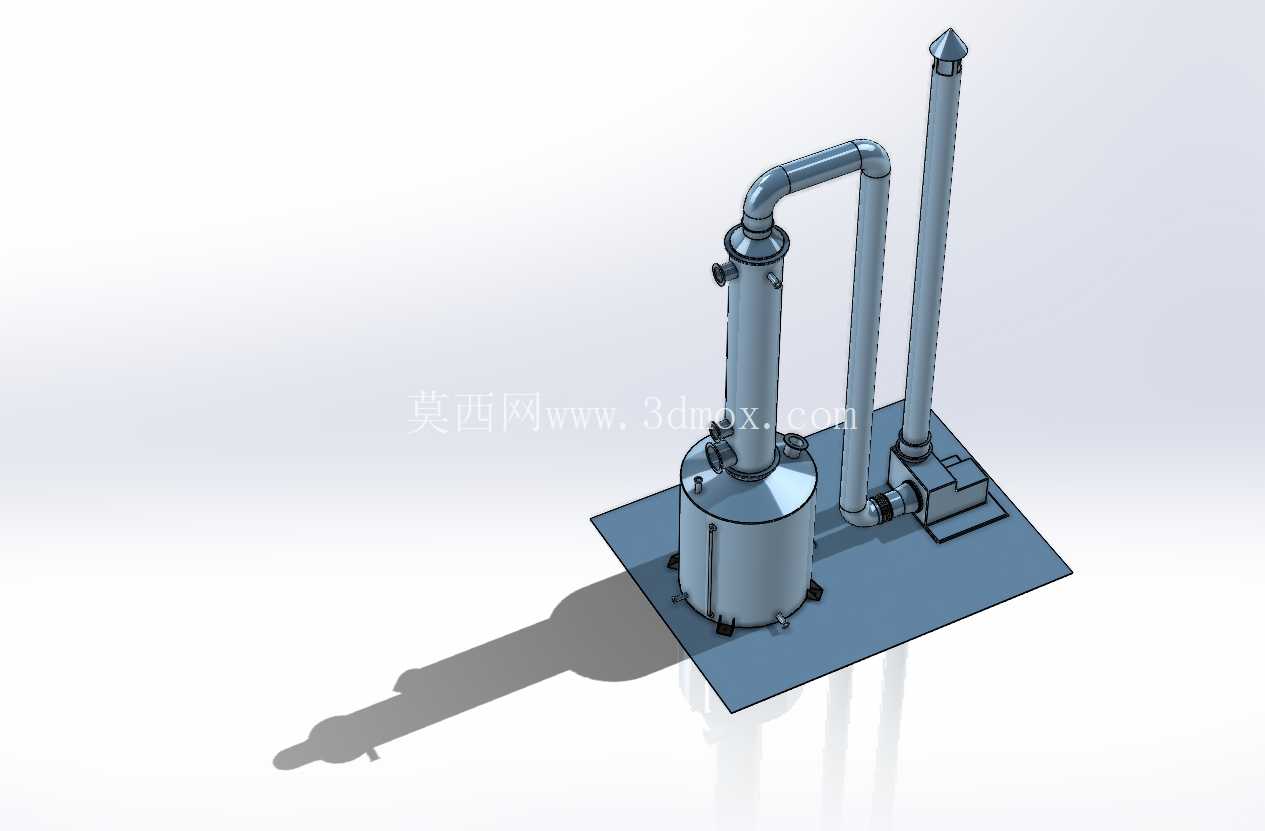

　　这套立式工业洗涤装置主要面向化工、制药、铸造等产生酸碱性废气、水溶性粉尘的生产场景，作为废气预处理或末端净化单元使用，可有效捕集废气中的固体颗粒物、吸收可溶性有害气态组分，避免废气直排造成的环保合规风险，同时减少后端引风机、烟道的积灰腐蚀问题。从结构布局来看，整套装置采用一体化撬装底座设计，所有功能部件均集成在同一块钢制安装底板上，现场安装时仅需对接废气进口管路、净气出口烟道、循环水管路以及排污管路即可投入使用，大幅降低现场安装的施工周期与对齐找正工作量。

　　核心洗涤塔段采用立式圆柱筒体结构，下部设置扩大段作为循环液储槽，储槽侧面预留循环液接口、溢流口与排污口，可根据处理废气的组分配置对应的吸收液，比如处理酸性废气时配置碱液，处理碱性废气时配置稀酸液，处理水溶性粉尘时直接采用清水作为洗涤介质。塔体内部设置多层填料支撑与喷淋层，废气从塔体下部切向进入，在向上流动的过程中与顶部喷淋而下的吸收液逆流接触，通过气液两相的充分传质，完成颗粒物捕集与有害组分吸收，经过洗涤的湿空气再经过塔体上部的除雾段去除夹带的液滴后，通过侧面连接的横向管路进入排气筒段。排气筒采用细长立式结构，高度满足常规厂区废气排放的抬升要求，底部设置冷凝液回流口，将排气过程中冷凝的液体导回循环液储槽，减少吸收液的无意义损耗。

　　管路连接部位均采用法兰对接结构，方便后期拆解检修更换填料、清理喷淋头堵塞物，塔体与底座之间采用焊接加筋板的连接方式，可承受满载循环液时的整体重量，同时抵御室外安装时的风载影响。在设计过程中，首先根据处理风量确定了塔体的通流截面，控制塔内空塔流速在1.5-2m/s的合理区间，避免流速过高造成带液严重、流速过低导致设备体积不必要的增大；循环液管路的管径按照喷淋量需求计算，保证每个喷淋头的出口压力满足雾化要求，提升气液接触效率；撬装底座的尺寸充分考虑了标准集装箱的运输宽度限制，整套装置运输时无需额外拆解，到场后可直接吊装就位。

　　安装边界方面，底座预留了对应的地脚螺栓孔位，安装时需要保证底座水平度偏差不超过千分之一，避免塔体倾斜影响内部气液分布；设备周边需要预留不小于800mm的检修空间，方便日常检查喷淋管路、补充循环液、清理储槽沉渣；排气筒顶部设置防雨帽，防止雨水进入设备内部造成循环液稀释。实际运行过程中，该装置可根据进出口废气的浓度差调整循环液的更换频率与喷淋流量，在处理含尘浓度较高的铸造车间废气时，可在塔前增加一级初效过滤段，减少大颗粒杂质进入塔内造成填料堵塞；在处理制药车间含挥发性有机物的废气时，可在循环液中添加对应的吸收药剂，提升对有机组分的去除效率。整套结构没有复杂的运动部件，日常维护仅需定期检查喷淋头是否堵塞、循环液PH值是否在合理区间、除雾层是否有积垢，运行稳定性较强，适合中小型生产车间的废气治理场景使用。
