多台反应釜集成式框架支撑结构设计

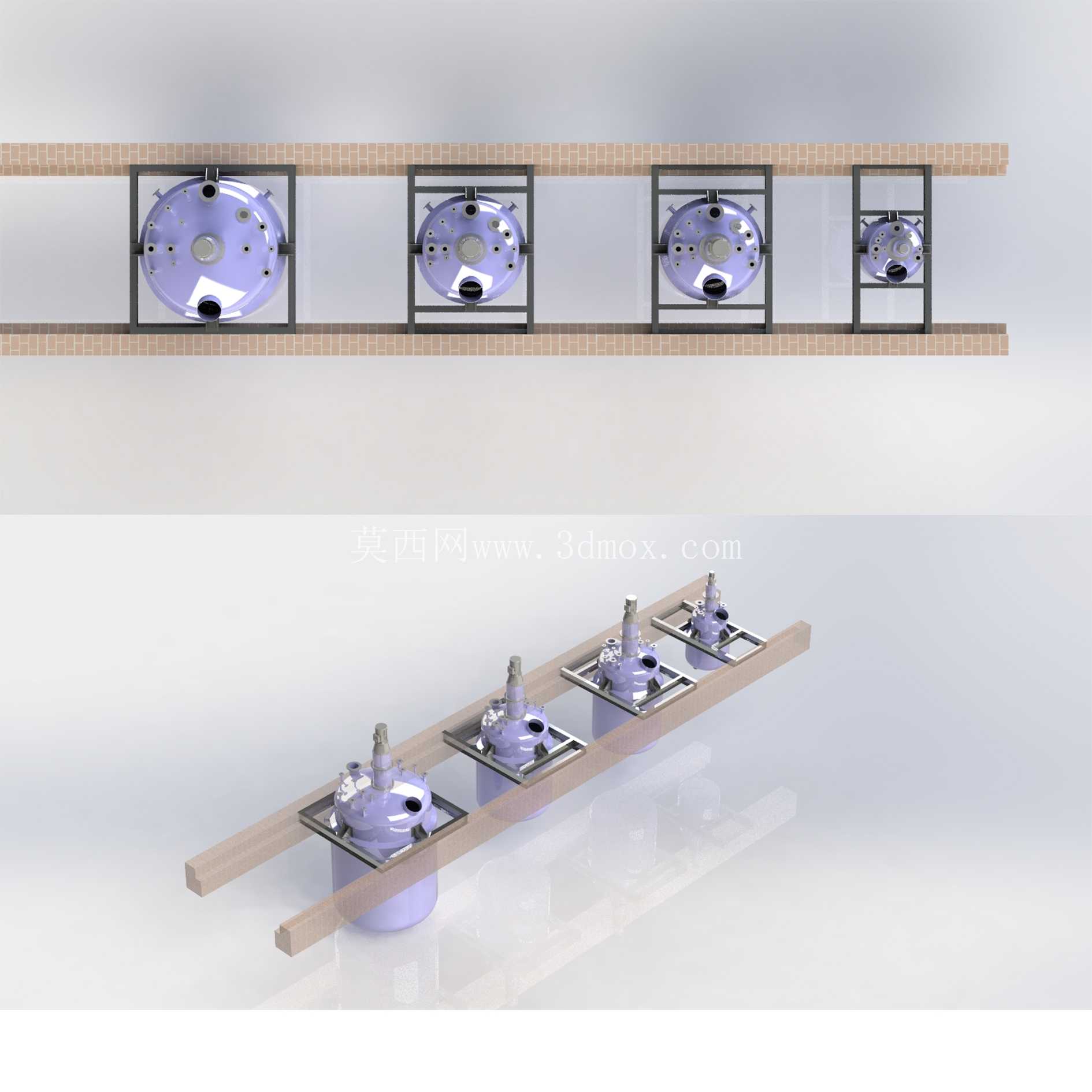

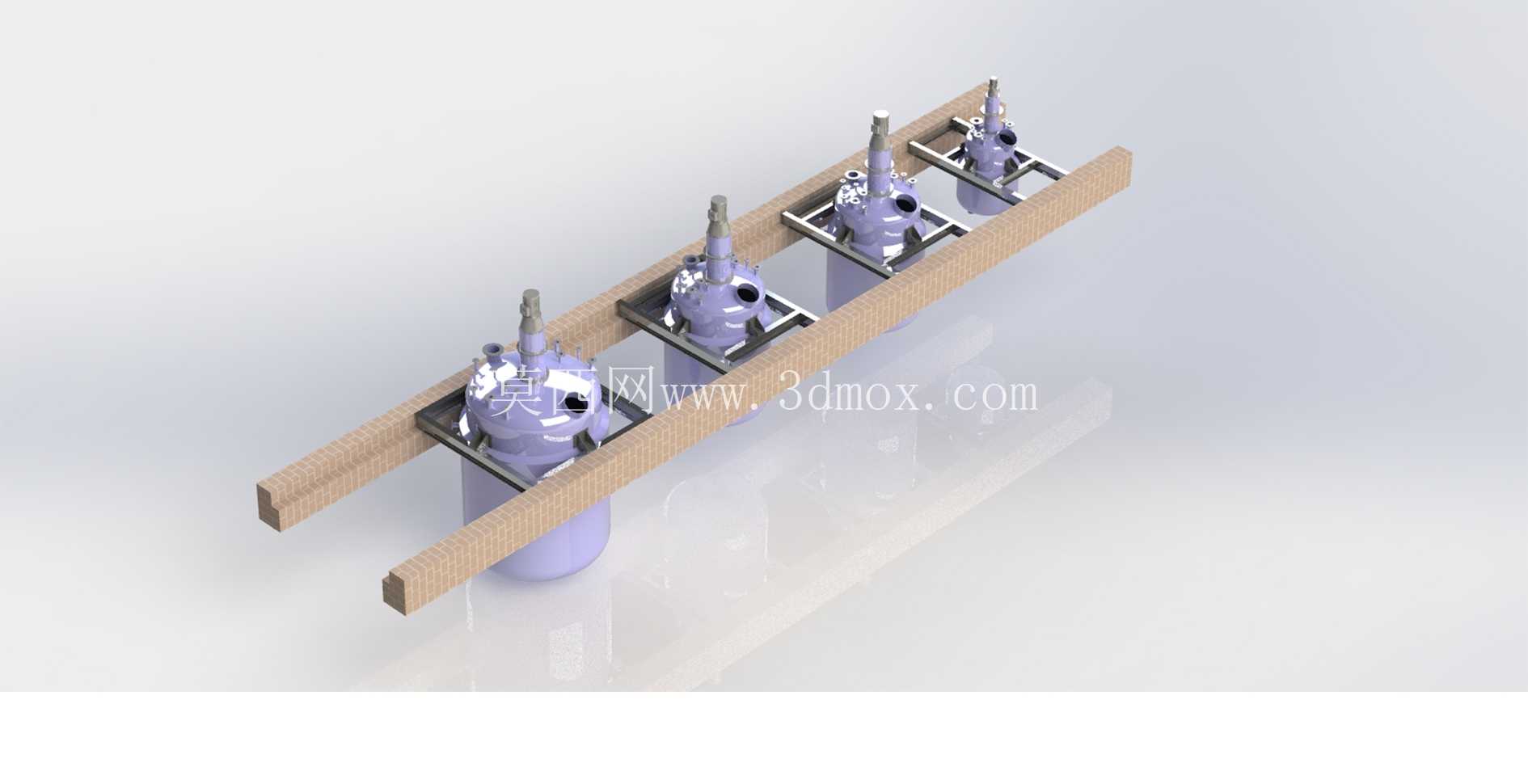

　　在精细化工、医药中间体合成以及小批量特种化学品生产场景中，多台反应釜并行排布的工艺布局十分常见，这类布局对支撑结构的荷载均匀性、安装适配性以及运维操作空间都有明确的工程要求。这套支撑结构采用双纵向主梁搭配横向定位抱箍的组合形式，主梁选用标准型钢加工，截面选型经过静荷载校核，可同时承载四台立式反应釜的满液重量，同时兼顾反应釜搅拌运行时产生的小幅振动荷载，避免长期运行出现结构形变。

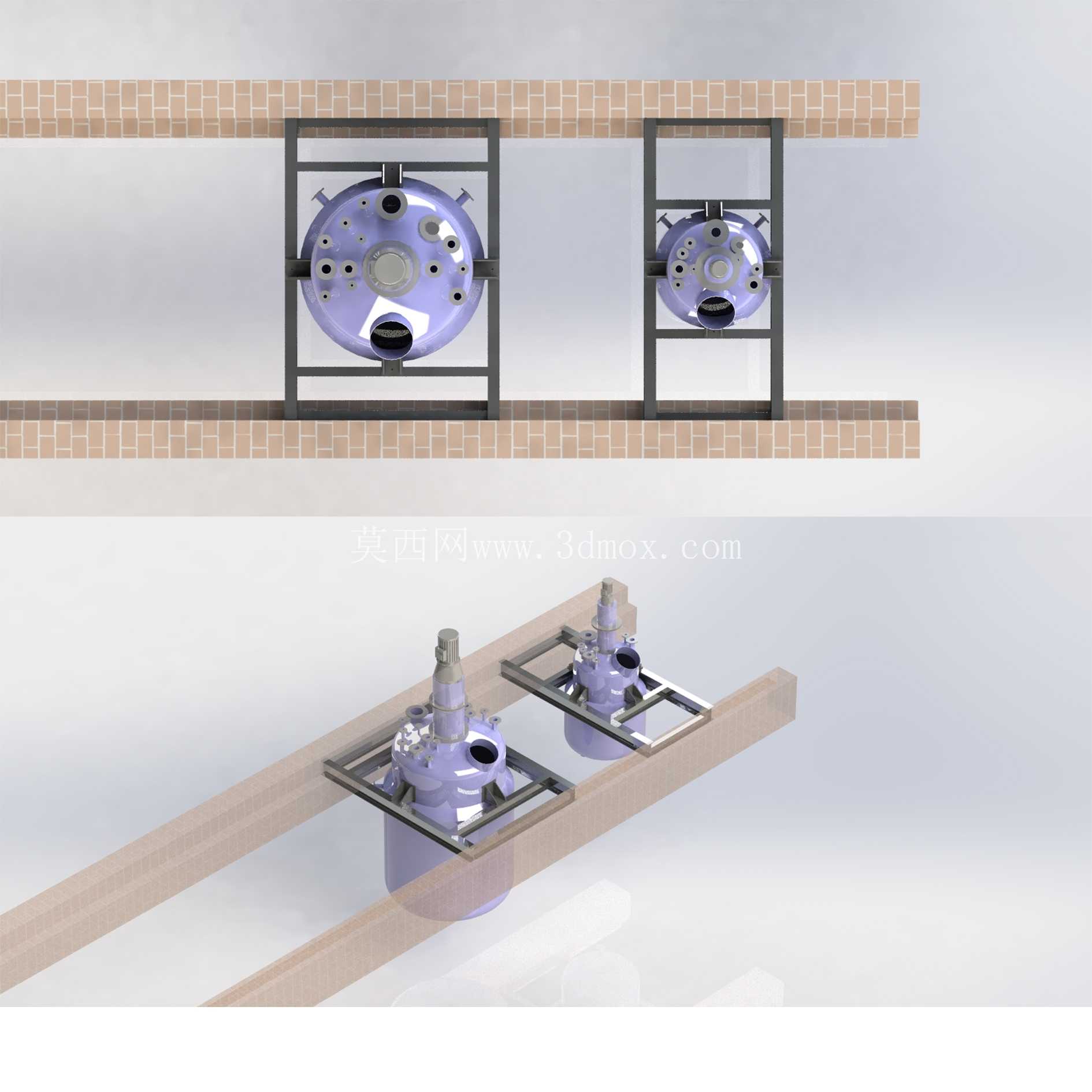

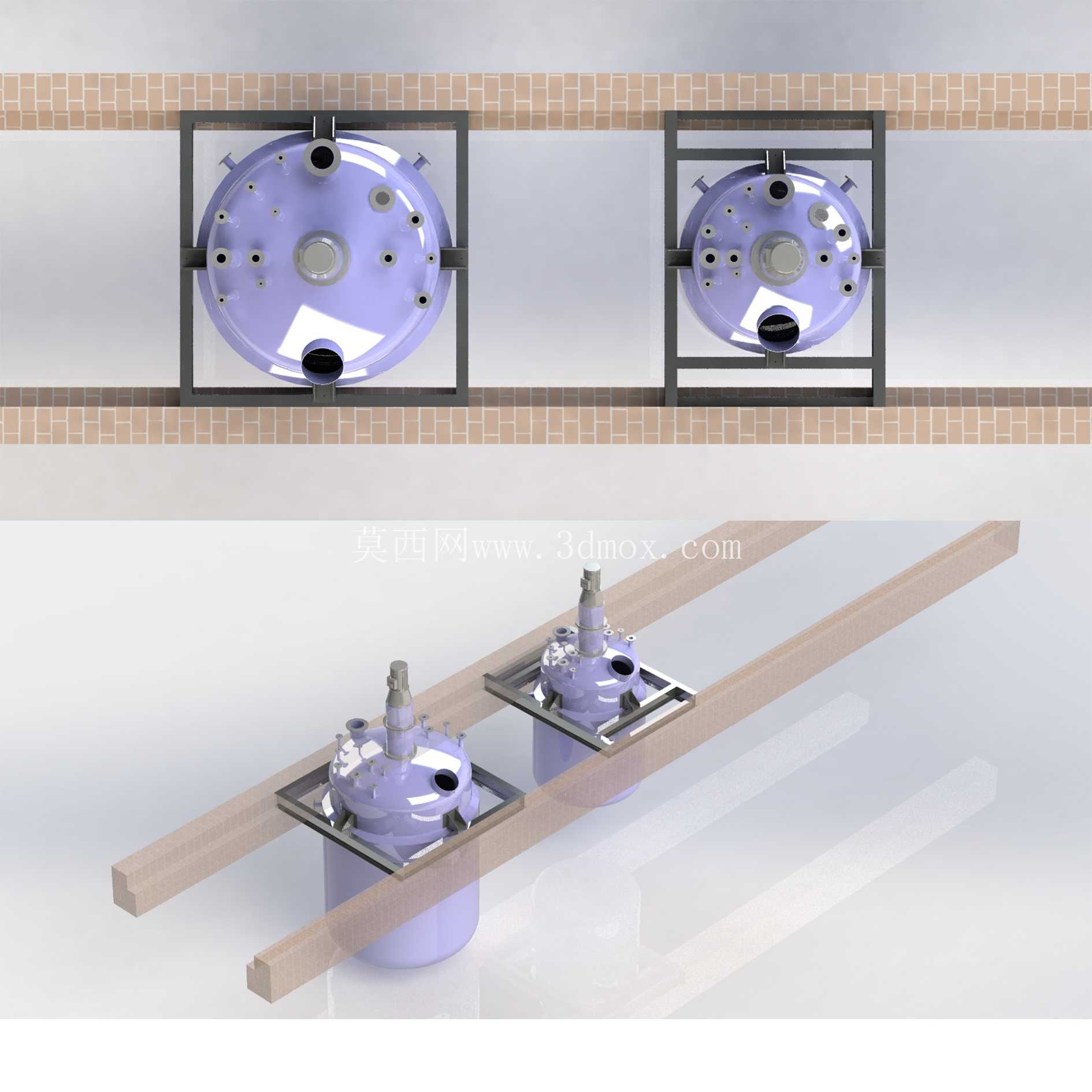

　　从实际安装边界来看，双主梁的中心距与反应釜筒体的定位基准完全匹配，每一组横向抱箍都对应单台反应釜的筒体加强圈位置，抱箍内侧预留了柔性衬垫的安装间隙，既可以避免刚性接触刮伤反应釜的玻璃衬层或不锈钢外壁，也能抵消设备运行时的微幅窜动。纵向主梁的长度覆盖四台反应釜的排布总距，两端预留了与车间预埋基础或者上层钢架连接的安装孔位，孔位采用长圆孔设计，可适配现场安装时的小幅位置偏差，降低现场配钻的施工难度。

　　设计过程中优先考虑了日常运维的操作空间，相邻两台反应釜的法兰操作面间距预留足够的阀门操作、管道接驳以及人员巡检通行空间，不会出现设备排布过密导致的操作干涉问题。支撑结构的离地高度结合反应釜底部放料阀的操作需求设定，既保证放料管路有足够的安装坡度，也避免底部空间过于局促导致放料桶摆放、管路维护操作受限。

　　结构的受力传递路径清晰，单台反应釜的竖向荷载通过抱箍传递到横向支撑梁，再均匀分散到两根纵向主梁上，最终传导至安装基础，每一处连接节点的螺栓规格都经过抗剪验算，避免出现局部应力集中。针对反应釜可能存在的热胀冷缩位移，抱箍与横向梁的连接位置预留了微量的滑移余量，不会因为设备温度变化产生的形变对支撑结构造成额外应力。

　　从工艺适配性来看，这套框架支撑可适配带搅拌装置的立式反应釜安装，不管是不锈钢材质反应釜还是玻璃衬里反应釜，都可以通过调整抱箍的内径尺寸实现兼容，框架本身的模块化设计也支持根据产线需求增减反应釜的安装位，不需要对主梁结构做大规模改动。主梁表面做了防腐防锈处理，可适配化工车间存在弱腐蚀介质的使用环境，延长结构的整体使用寿命。

　　在安装施工层面，整套支撑结构的零部件都采用标准化设计，主梁、横向梁、抱箍都可以在工厂预制完成后运输到现场组装，不需要现场做大量焊接作业，既缩短安装周期，也能避免现场焊接对结构防腐层的破坏。组装完成后的整体框架具备足够的刚性，不会因为单台设备的检修操作对其他在位运行的反应釜造成位置偏移影响，保障整条反应产线的运行稳定性。
