工业厂区三十米钢制排烟塔结构设计

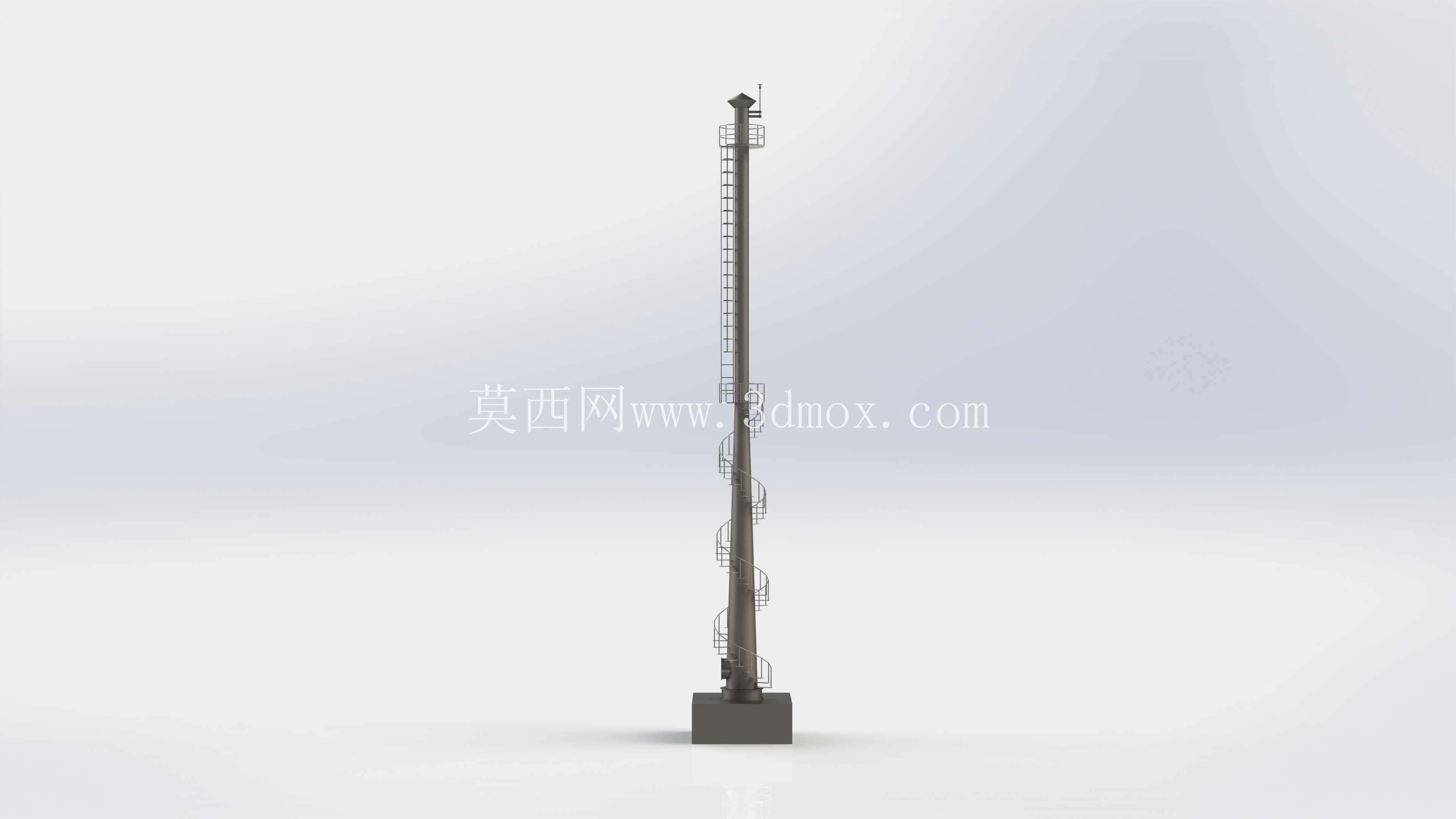

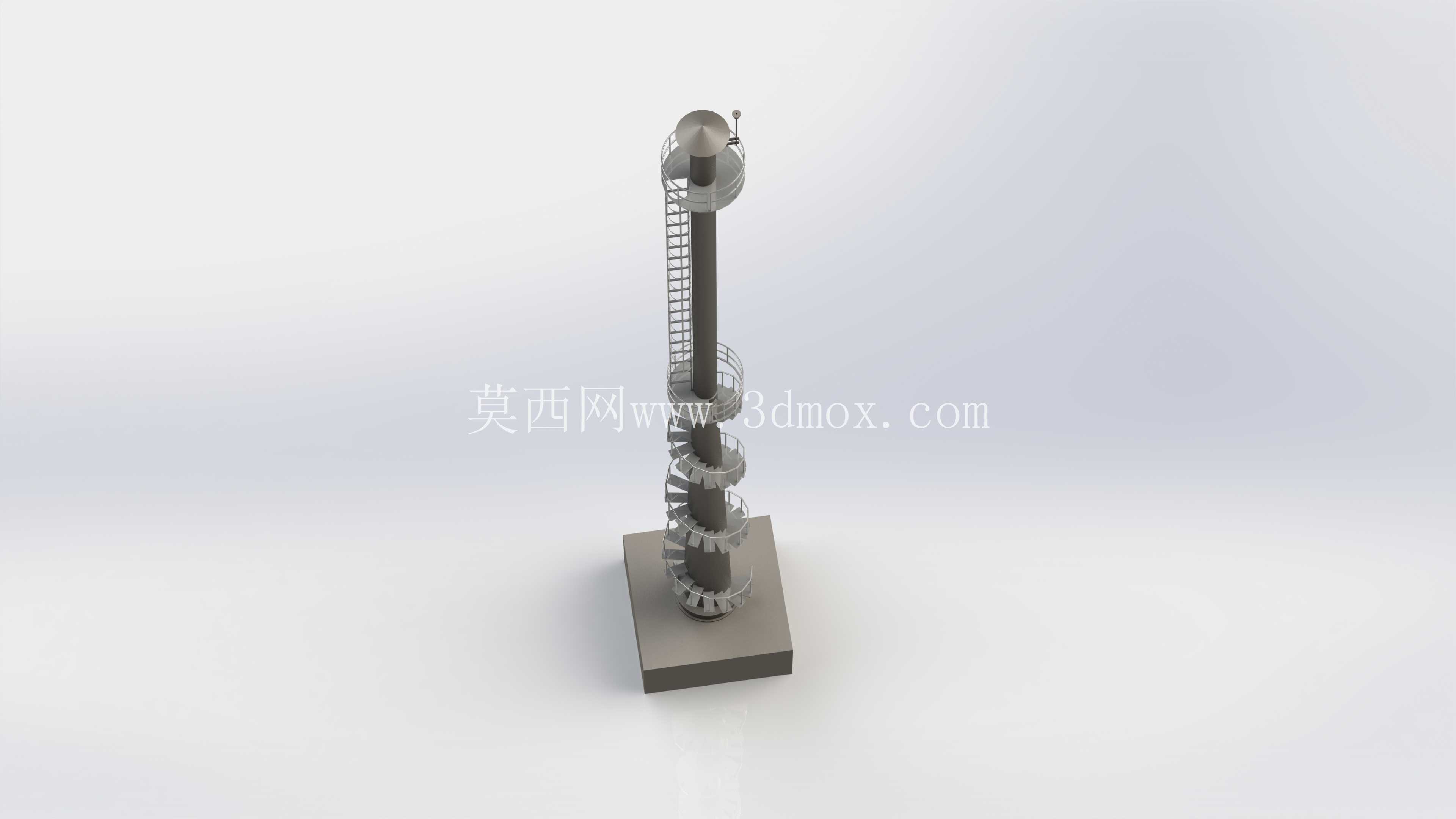

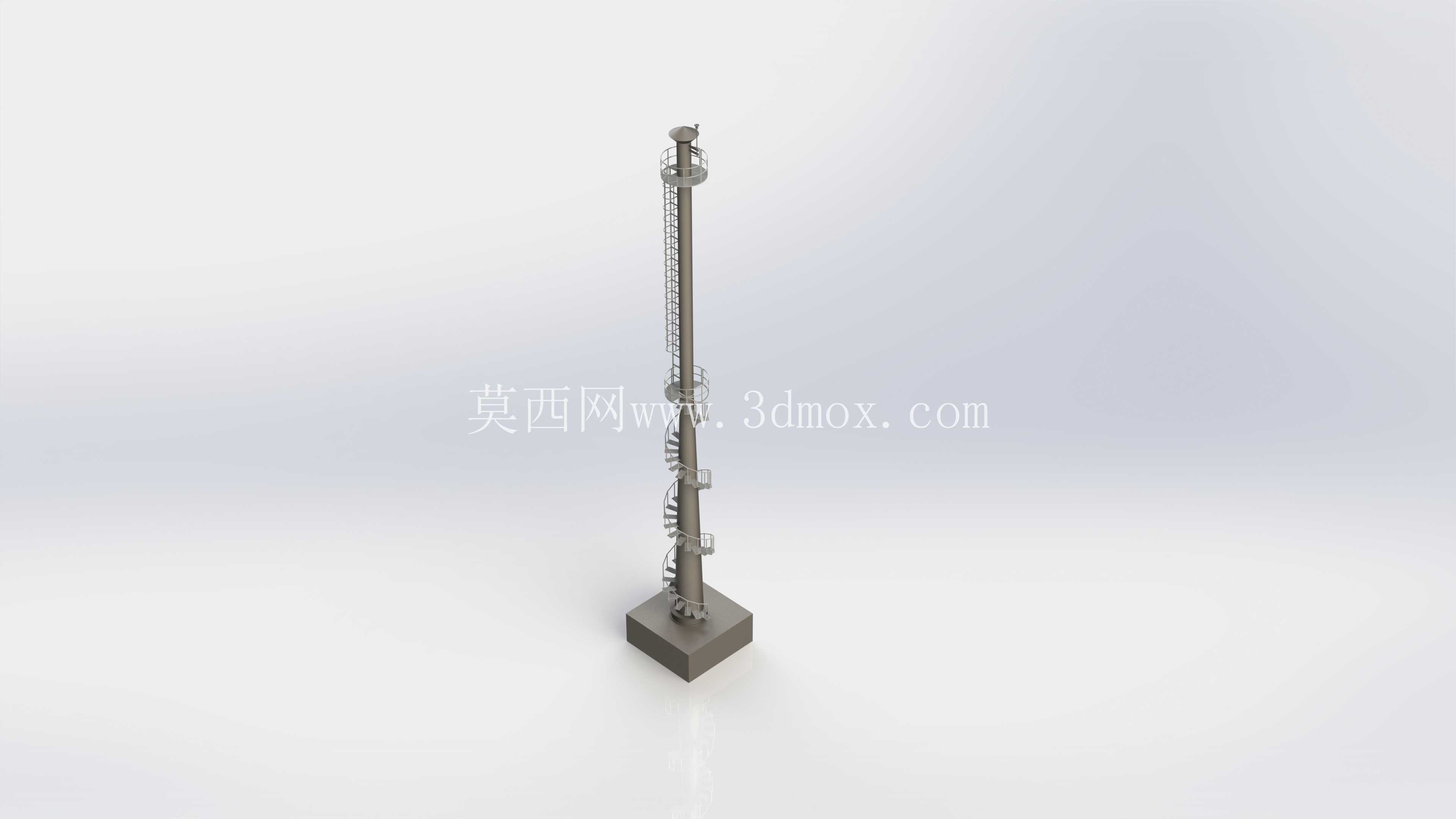

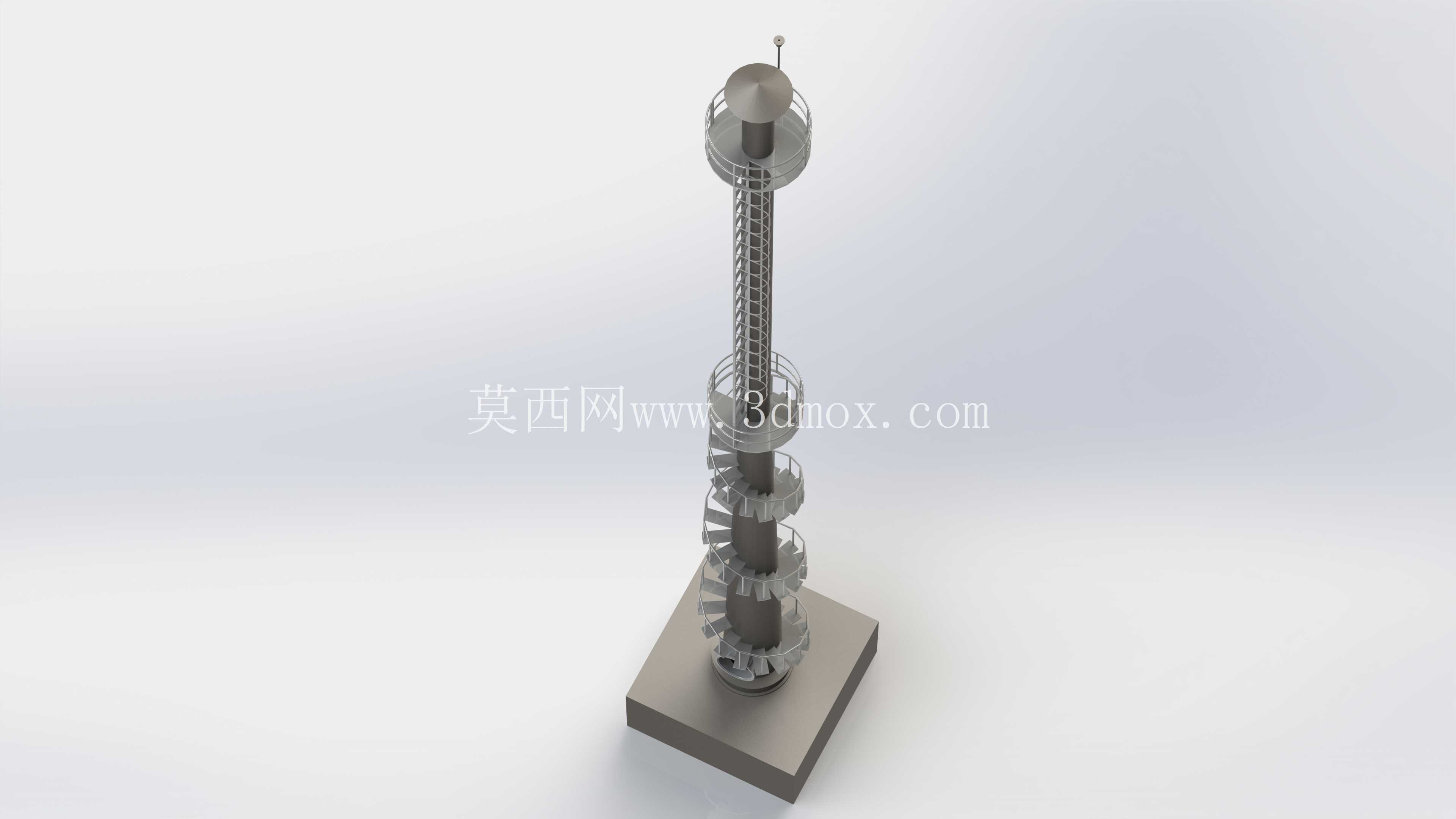

　　这套三十米高度的钢制排烟构筑物，主要面向制药、精细化工、中小型工厂的生产废气集中排放场景设计，区别于传统混凝土烟囱的施工周期长、后期改造难度大的问题，全钢结构的设计可实现工厂预制分段加工、现场螺栓拼接安装，大幅缩短现场施工周期，也适配厂区后期产能调整后的排烟点位迁移需求。从结构布局来看，整体采用方形混凝土配重基座作为承载基础，基座上方的钢构筒体采用分段等直径设计，沿筒体高度方向螺旋布置折返式爬梯，替代传统直爬梯的连续攀爬疲劳问题，爬梯每间隔六米设置一处环形休息操作平台，平台周边设置1.2米高的安全防护栏杆，既满足日常运维人员攀爬过程中的休息需求，也可作为排烟口检测、航标灯维护的操作站位。

　　筒体顶部设置防雨帽与航标安装位，可根据厂区所在区域的航空管控要求加装警示灯，避免高空构筑物对低空飞行造成安全隐患。设计过程中优先考虑了高空风载荷对结构的影响，筒体壁厚沿高度方向做梯度优化，下部靠近基座的区段采用较厚钢板卷制焊接，保证整体结构的抗倾覆能力，上部区段适当减薄壁厚控制整体自重，降低基座的承载负荷。爬梯与平台的连接全部采用焊接加螺栓防松的双重固定方式，避免长期户外风振导致的连接件松动脱落问题，螺旋爬梯的踏步采用防滑花纹钢板制作，踏步间距控制在200毫米以内，符合高空作业通道的安全设计规范。

　　安装边界方面，方形基座的平面尺寸需要根据现场地质承载力做最终核算，常规软土地基场景下基座边长不小于4米，埋深不低于1.8米，基座预埋螺栓与筒体底部法兰精准对位，安装过程中需要全程用经纬仪校准筒体垂直度，整体倾斜偏差控制在高度的千分之一以内。筒体与基座的连接法兰处设置绝缘减震垫，既可以阻断生产设备的振动沿筒体向上传递，也能避免不同金属材质接触产生的电化学腐蚀问题。实际使用过程中，该排烟塔可适配前端除尘、废气处理设备的出口对接，筒体内部可根据排放介质的腐蚀特性选择衬塑、刷防腐涂层等处理方式，应对不同成分工业废气的长期冲刷腐蚀。

　　沿爬梯布置的管线固定支架，可预留废气检测管线、航标灯供电线路的敷设位置，无需后期在筒体上额外钻孔焊接，避免破坏筒体的防腐层与结构强度。顶部的防雨帽采用锥形导流设计，可在降雨天气阻挡雨水直接灌入筒体内部，减少酸性雨水混合残留废气对筒体内壁的腐蚀，防雨帽与筒体顶部采用螺栓连接，方便后期检修时拆卸清理筒口积灰。不同于小型民用排烟管，三十米高度的构筑物需要充分考虑不同地区的风压、雪压载荷差异，设计阶段已将结构自振频率控制在合理区间，避免与常见风振频率产生共振，保障户外长期使用的结构稳定性。平台的格栅板设计可减少风阻，同时让降雨自然排走，避免平台表面积水结冰导致运维人员滑倒。整体结构的所有外露钢构件都经过抛丸除锈后做多层防腐涂装，适配户外露天的使用环境，减少后期的防腐维护频次。
