液压缸配套活塞密封组件结构设计

项目分类:液压 发布时间:2024-10-20 ID:785489
  • 液压缸配套活塞密封组件结构设计
  • 液压缸配套活塞密封组件结构设计

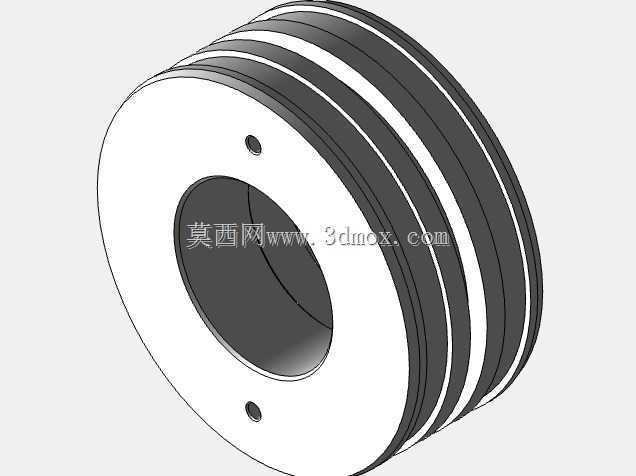

  在液压传动系统的实际选型与结构设计工作中,活塞作为液压缸内部将液压能转换为直线往复机械能的核心承载部件,其密封结构的合理性直接决定整套液压执行机构的容积效率、运行稳定性与服役寿命,本次呈现的活塞组件结构,主要适配缸径100、杆径125规格的中高压重载液压缸,常见于工程机械举升机构、重型机床进给驱动、冶金设备压下装置、港口起重机械变幅系统这类对输出推力、往复运行精度有较高要求的应用场景。从结构设计逻辑来看,该活塞采用整体式钢制基体加工成型,中心通孔为与活塞杆配合的安装定位面,孔侧对称分布的两个小直径销孔用于穿装锁紧定位销,避免活塞在活塞杆上出现周向转动或轴向窜动,保证动力传递过程中无间隙冲击。活塞外圆面设计有多道环形密封槽,

  可适配不同功能的密封元件:靠近压力腔侧的槽位安装孔用格莱圈或Y型聚氨酯密封圈,负责阻隔高压腔与低压腔的液压油内泄,中间的环槽可加装导向支撑环,采用填充聚四氟乙烯或青铜复合材料制作,承担活塞往复运动时的径向支撑作用,避免钢制活塞与缸筒内壁直接接触造成拉缸损伤,最外侧的环槽可安装防尘密封件,防止活塞杆回程时带入的外界粉尘、金属碎屑进入缸筒内部污染液压油、划伤密封面。从安装边界来看,该活塞的外圆尺寸与缸筒内壁保持H8/f7的间隙配合公差,中心安装孔与活塞杆采用H7/h6的过渡配合,整体轴向厚度经过严格核算,既保证足够的承压面积来承受高压油的轴向推力,又不会占用过多的缸筒内部行程空间,多道密封槽的槽宽、

  槽深尺寸均符合液压气动密封件的安装标准,设计人员无需二次修改即可直接选用对应规格的标准密封件完成装配。在实际建模过程中,所有配合面的倒角、退刀槽结构均按照机械加工工艺要求做了还原,密封槽的槽口圆角做了钝化处理,避免安装密封件时割伤橡胶或复合材料密封唇口,活塞两端面的平行度、外圆与中心孔的同轴度形位公差均按7级精度设置,能够满足16MPa及以上工作压力的液压缸使用要求,可直接用于对应规格液压缸的虚拟装配验证、运动干涉检查以及工程出图参考。
