法兰式液压缸缸筒连接结构三维建模

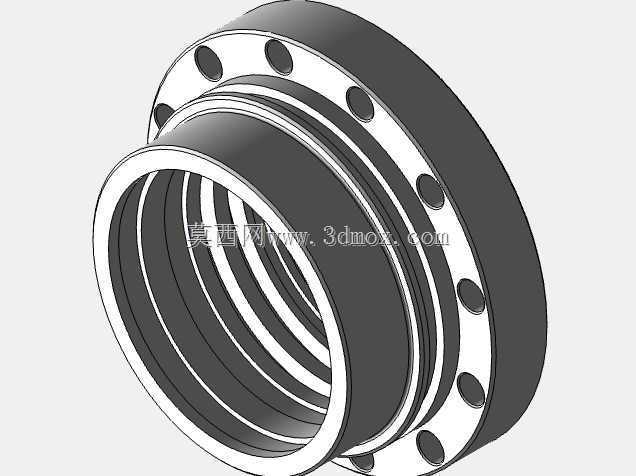

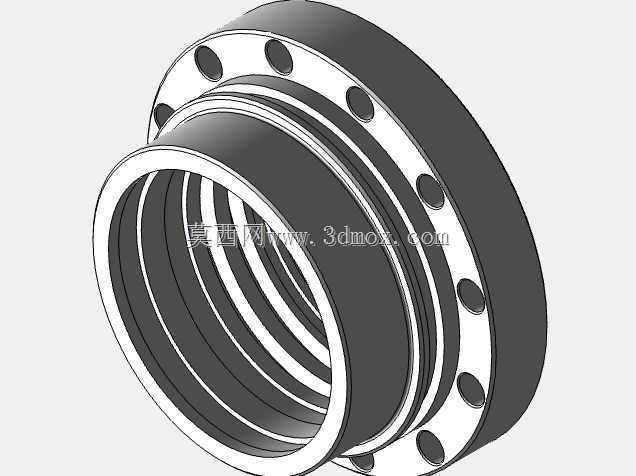

　　该结构为液压执行元件的核心连接段，主要应用于工业液压系统的直线往复驱动场景，常见于注塑机锁模机构、工程机械动臂驱动、机床工装夹紧回路、重型设备顶升机构中，作为压力能转换为机械能的关键承载部件，承担着油腔密封、活塞杆导向、负载传递的多重作用。从结构设计逻辑来看，该段采用法兰式安装接口，端面上均布的螺栓孔用于和缸盖、端座完成刚性连接，相比螺纹式连接结构，法兰连接能够承受更高的轴向冲击负载，在高压大缸径的液压工况下，可有效避免螺纹咬合失效、连接松动的问题，适配16-25MPa的中高压液压系统使用。内孔的多道环槽结构用于安装导向环、密封圈与防尘圈，从设计层面预留了密封件的安装压缩量，导向环槽的宽度匹配常用的填充聚四氟乙烯导向带尺寸，

　　可在活塞杆往复运动时提供均匀的径向支撑，避免金属直接接触造成的缸筒内壁拉伤；密封槽的尺寸公差严格遵循液压密封件的安装规范，可适配格莱圈、斯特封等常用组合密封件，保证高低压工况下的油液密封性能，减少内泄与外漏风险。外形尺寸方面，该段缸体外径与法兰外径形成阶梯差，法兰端面的平面度设计要求控制在0.02mm以内，保证连接时的密封面贴合度，避免高压油从连接面渗漏；内孔的圆柱度公差按照H7精度设计，保证密封件安装后压缩量均匀，不会出现偏磨导致的密封寿命缩短。安装边界上，法兰均布孔的位置度公差控制在φ0.1mm以内，可直接与同规格的标准液压缸端盖、缸底配件完成适配，不需要额外加工修正；缸体外圆可根据安装需求加装磁性开关支架、行程限位块等附件，

　　适配不同设备的行程检测需求。建模过程中对密封槽的倒角、法兰孔的沉头结构、内外径的过渡圆角都做了还原，这些细节结构直接影响实际加工时的应力集中水平，过渡圆角的设置可避免液压缸在频繁带载换向时，应力集中位置出现疲劳裂纹，延长元件的整体使用寿命。在实际选型应用中，该结构对应的缸径规格可适配100mm缸径、125mm行程的液压缸参数，可根据系统压力等级调整缸体壁厚，满足不同负载工况的使用需求，建模时的尺寸参数可直接导出为工程图用于生产加工参考。
