方形法兰式液压缸端盖连接结构

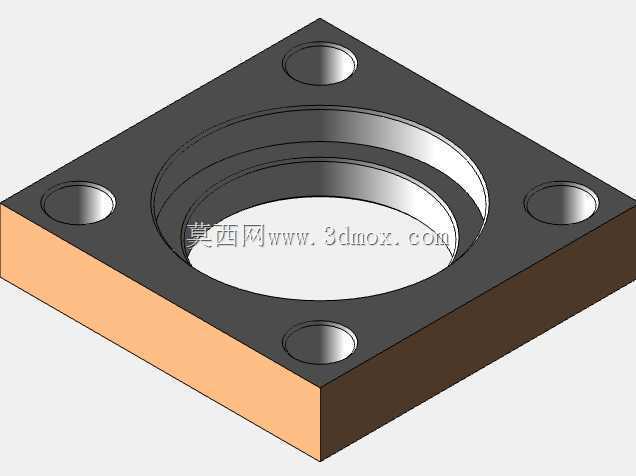

　　在液压传动系统的管路与缸体衔接环节，这类方形法兰结构的端盖部件是保障腔体密封、承受轴向载荷的核心连接件，常见于中低压工况的拉杆式液压缸、冶金设备配套油缸以及工程小型液压站的执行元件端侧。从实际装配场景来看，这类端盖需要同时兼顾缸筒端面的密封压紧、活塞杆侧的导向支撑预留、以及外部安装面的定位固定多重功能，设计时首先要匹配对应缸径的内孔尺寸，图中可见中心大通孔为活塞杆穿行预留，孔壁的阶梯环槽是用来安装轴用密封圈与导向环的结构，能够在活塞杆往复运动时阻隔液压油外泄，同时承受杆体运动带来的径向偏载。方形法兰的四个角位设置的沉头通孔，是用来穿装内六角螺栓将端盖锁紧在缸筒端面的，沉孔结构可以让螺栓头部完全没入法兰平面，

　　避免安装后螺栓突出影响外部部件的装配干涉，法兰的厚度尺寸需要根据额定工作压力下的螺栓预紧力、缸内油压对端盖的轴向推力做强度校核，避免受压后出现端面翘曲导致密封失效。端盖朝向缸筒的一侧平面加工有密封槽，用来安装O型密封圈或者组合密封垫，装配后通过螺栓的预紧力压缩密封件填充结合面的微观间隙，阻断高压油从结合面渗漏的路径。不同于圆形法兰端盖，方形结构的四个安装孔位在设备机架上安装时，对安装孔的位置度公差容忍度更高，在一些安装空间受限、机架安装面为方形加工面的场景下，方形法兰不需要额外调整周向角度就能对准安装孔，现场装配效率更高。设计这类端盖时，通常会先根据配套液压缸的额定压力确定法兰材质，常规工况下选用45号钢调质处理即可满足强度要求，

　　有腐蚀环境的场景会更换为304不锈钢材质，中心孔的同轴度、安装孔的位置度、密封槽的尺寸公差都需要严格控制，否则装配后会出现活塞杆卡滞、密封件偏磨漏油的问题。端盖的外侧面与安装贴合面的平面度也有明确要求，若平面度超差，锁紧螺栓后会导致端盖变形，进一步影响中心孔与活塞杆的同轴度，加剧导向环与密封件的磨损。在实际选型替换时，除了核对中心通径、安装孔中心距、法兰厚度这些核心尺寸，还要确认密封槽的尺寸规格是否与现有密封件匹配，避免出现密封件装不进去或者压缩量不足导致的漏油问题，这类结构的端盖因为加工工艺简单、安装维护方便，在通用液压执行元件中应用十分广泛。
