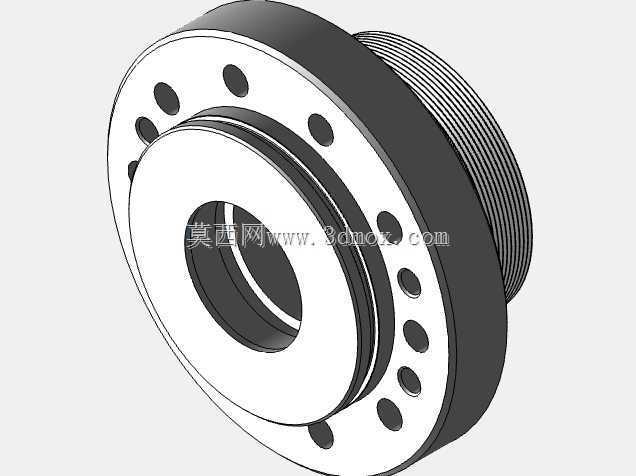

法兰式安装液压缸精密三维结构

　　这款法兰式安装的液压缸，常应用在机床工装夹紧、自动化生产线工位推送、小型液压站执行末端这类需要稳定直线推力输出的场景，区别于拉杆式油缸的分体结构，这款缸采用一体化的前端法兰安装设计，安装时直接通过法兰端面上的均布螺栓孔与设备安装面贴合锁紧，不需要额外的安装支架，能有效减少安装累计误差，适合安装空间紧凑、对油缸同轴度要求较高的工位。从结构设计来看，缸体外圆靠近输出端的位置加工了一圈外螺纹，可配合锁紧螺母实现安装位置的微调，适配不同厚度的安装面板，避免现场安装时因为面板加工公差导致的缸体窜动问题；法兰端面上的螺栓孔采用圆周均布设计，数量根据缸径大小匹配，能保证锁紧时受力均匀，不会因为单侧螺栓受力过大导致密封件偏磨。

　　缸体内部的活塞与活塞杆采用同轴度一体加工设计，活塞杆表面做了硬化处理，能承受一定的侧向负载，避免活塞杆伸出时因为偏载导致的拉缸问题；进出油口的位置设计在缸体侧面的非安装区域，布管时不会和安装螺栓、周边结构件产生干涉，现场接管时不需要额外调整缸体角度。从安装边界来看，这款缸的法兰外径、螺栓孔分布圆直径、活塞杆直径、伸出端螺纹长度都经过标准化适配，可直接替换同规格的标准油缸，不需要对原有设备的安装位做二次加工；缸体尾部的结构做了收窄处理，能在有限的安装空间内预留足够的管路操作空间，维护时拆卸进出油口接头不需要拆解整个缸体。设计过程中重点考虑了密封件的安装槽公差，所有密封槽的粗糙度、倒角都按照液压元件的行业标准设定，能保证O型圈、

　　斯特封等密封件安装后不会出现切边、渗漏的问题，同时缸体内壁的加工精度满足活塞往复运动的耐磨要求，长期运行下的内泄量控制在标准范围内。在实际选型时，这款缸适合行程在120mm以内、工作压力匹配常规中低压液压系统的工况，输出推力可根据系统压力直接通过缸径计算，不需要额外换算结构损失，因为法兰安装的刚性足够，在频繁往复动作的工位上也不会出现安装松动的问题，相比脚架安装的油缸，抗振动性能更好，适合在有一定设备振动的冲压、加工类设备上配套使用。
