行星轮系组合传动齿轮结构设计

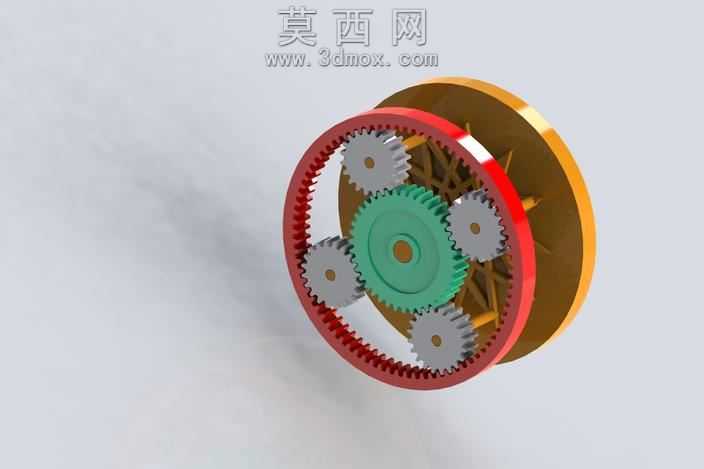

本作品为行星轮系传动齿轮组的三维建模设计，采用SolidWorks完成全参数化建模与装配验证，整体结构围绕行星齿轮传动的核心原理搭建。建模阶段首先完成核心太阳轮的参数绘制，依据标准渐开线齿廓生成逻辑，精准定义齿顶圆、齿根圆、分度圆参数，保证齿形啮合的基础精度；随后完成四个均匀分布的行星轮建模，行星轮采用与太阳轮匹配的模数、压力角参数，确保啮合间隙处于合理范围；外侧内齿圈采用内渐开线齿形设计，齿圈外侧搭配金色金属质感的支撑轮盘结构，轮盘内部设置辐条状支撑筋，在保证结构强度的同时降低整体重量。装配阶段采用同轴心、齿轮配合等约束关系，将太阳轮布置于结构中心，四个行星轮通过虚拟行星架实现周向均匀定位，分别与中心太阳轮、外侧内齿圈形成啮合配合，可完整模拟行星轮系的运动传递过程。渲染阶段针对不同部件赋予差异化材质：中心太阳轮采用哑光绿色工程塑料材质，表面做细微磨砂质感处理，突出核心部件的辨识度；四个行星轮采用银灰色金属材质，还原钢制传动齿轮的金属光泽，齿面做轻微反光处理体现加工精度；外侧内齿圈采用亮红色金属漆材质，与内部部件形成鲜明视觉区分；外侧支撑轮盘采用黄铜色金属材质，表面做轻微拉丝纹理处理，还原金属构件的真实质感。设计过程中充分考虑行星轮系的传动特性，通过参数化建模方式可快速调整模数、齿数、传动比等核心参数，适配不同减速比、不同载荷的传动场景需求；整体结构装配完成后进行干涉检查，确认各轮齿啮合过程无硬干涉，转动过程顺滑无卡滞，可直接用于传动原理演示、机械结构教学以及相关传动装置的方案设计参考，清晰展现了行星轮系体积小、传动比大、承载能力强的结构优势。
