带移动地轨的可升降翻转作业工作台

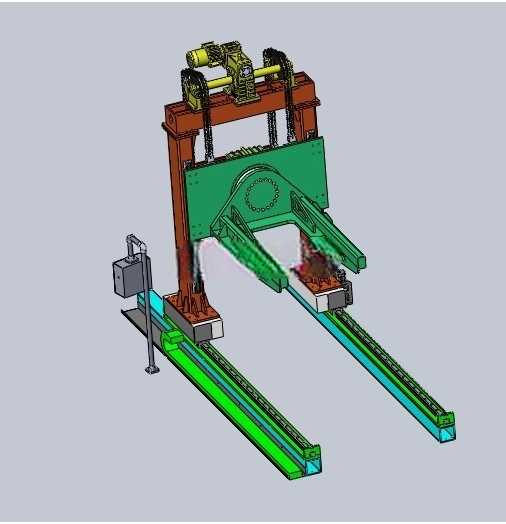

　　在重型构件加工、大型装备总装、重型零部件质检的生产场景里，固定工位的工装往往难以适配大尺寸、大重量工件的多位置作业需求，这类带移动地轨的升降翻转工作台，正是为解决跨工位物料转运、多姿态工件调整的痛点设计。整套设备的安装边界依托车间预埋的地轨铺设长度确定，单节标准地轨长度适配常规车间柱距，可根据产线布局拼接延长，移动底座采用包络式滚轮组卡合在地轨轨面上，侧向设置可调间隙的靠轮，避免长距离移动出现卡滞或侧偏，底座驱动采用减速电机配合齿轮齿条传动，停位精度可控制在毫米级，满足工位精准停靠的要求。升降部分采用双立柱门架结构，立柱采用加厚矩形型钢焊接后整体去应力处理，导轨面加装淬火处理的耐磨导轨条，升降滑座通过导向轮组抱紧立柱导轨，

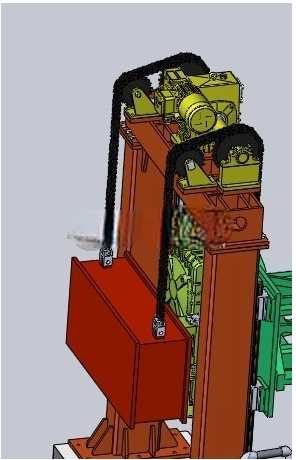

　　升降驱动采用链条配重式结构，配重块重量匹配翻转机构与额定承载工件的总重量，降低驱动电机的负载扭矩，同时避免断电时滑座下坠，升降行程可根据作业高度需求定制，常规配置下可覆盖地面到两米以上的作业高度区间，适配不同身高操作人员的站立作业、以及不同高度检测设备的对接需求。翻转台面采用厚钢板焊接的框架式结构，台面上开设阵列排布的长圆孔与圆孔，用于配套T型螺栓装夹不同外形的工件，翻转驱动采用大扭矩回转支承配合减速电机，可实现0到180度范围内的任意角度锁紧，锁紧机构采用液压抱闸结构，承载大重量工件翻转时不会出现角度滑移，避免工件磕碰或作业安全隐患。控制台集成在移动底座侧方，设置移动、升降、翻转的独立操作手柄与急停按钮，

　　同时预留外接PLC控制的通讯接口，可接入产线自动化系统实现工位间的自动流转与姿态调整。设计过程中优先考虑了重载工况下的结构刚性，所有焊接节点均做了加强筋处理，关键受力部位的螺栓采用高强度级紧固件，同时在移动、升降、翻转的极限位置都设置了硬限位与软限位双重保护，避免超程造成设备损坏。这类设备可直接对接焊接工位、机加工工位、质检工位，工件一次装夹即可完成多工序的流转与姿态调整，无需重复吊装，大幅降低重型工件的吊装辅助时间，也减少了多次装夹带来的定位误差，尤其适合大型结构件的焊缝检查、外观检测、局部补焊、附件装配等作业场景，台面上的装夹孔可适配不同的定制工装，能覆盖多品种小批量的重型工件生产需求，无需为每种工件单独设计专用翻转工装，降低产线的工装投入成本。
