铜件阳极蚀刻整线工艺布局

　　这套三维布局面向铜件表面蚀刻工序，呈现的是一条将上下料、挂装输送、药水处理、漂洗观察和辅助温控集中在同一车间边界内的整线方案。设备多用于电子连接件、小型铜排、装饰铜件或精密五金件的表面加工，利用金属在蚀刻液中通电后发生阳极溶解的原理，在工件指定表面形成均匀蚀除效果。与单机槽体相比，整线设计的重点不只是单个槽子能否完成反应，而是要把工件节拍、槽液流转、人员操作、维护空间和管路走向一起纳入布置。

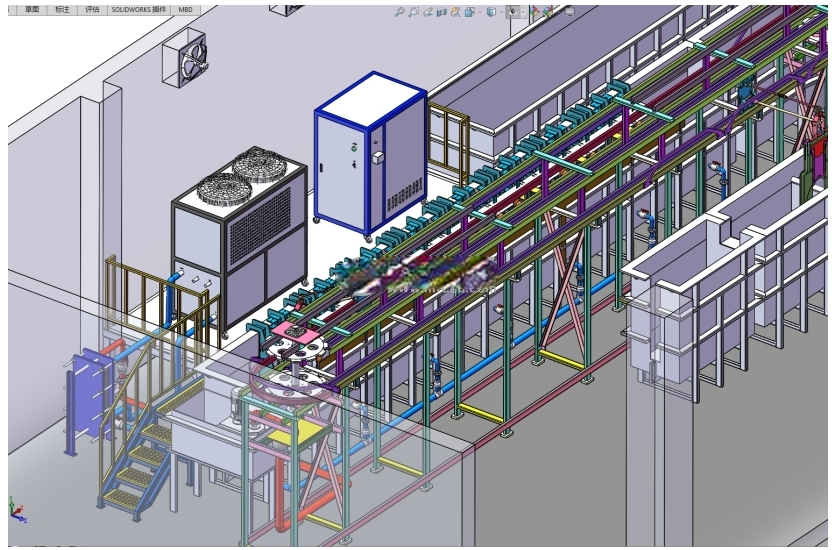

　　从现场使用角度看，工件先由吊具或挂具承载，沿机架上方的输送路径进入各处理工位。线体中设置药水槽、二连水洗槽、观察架以及配套的药水管路，槽体之间的间距需要兼顾浸泡时间、滴液时间和人工观察便利性。蚀刻后的工件不能直接离开湿区，需经过水洗降低残液携带，再进入后续检查或转运位置。观察架的存在使操作人员能够在不打乱主线节拍的情况下查看表面状态，对蚀刻均匀性、挂具接触情况和槽液污染程度进行快速判断。

　　布局中冰水机属于工艺保障单元，其作用是为槽液或相关换热环节提供稳定温度条件。蚀刻反应对温度、电流密度和药液浓度较敏感，温度波动会直接影响蚀除速率和表面质量，因此辅助设备虽然不直接接触工件，却决定了整线连续生产的稳定性。模型将冰水机、槽体、管路和机架放在同一空间内，便于工程师核对设备占位、检修门开启方向以及管道最短路径，而不是在二维平面图中反复推测高度关系。

　　结构设计上，吊具及其机架承担工件承载和输送导向，需要考虑挂具自重、工件批量载荷、运行时液体滴落带来的偏心，以及长期处于腐蚀环境下的材料选择。机架立柱、横梁和防护栏的位置应形成清晰的维护通道，槽边操作区既要方便上下件，也要预留泵阀、管道和接线空间。药水管路沿设备侧部分布时，应避免横跨主操作通道，减少滴漏对人员和地面的影响；水洗槽与药水槽相邻布置，可以缩短工件转移距离，同时降低槽液带出量。

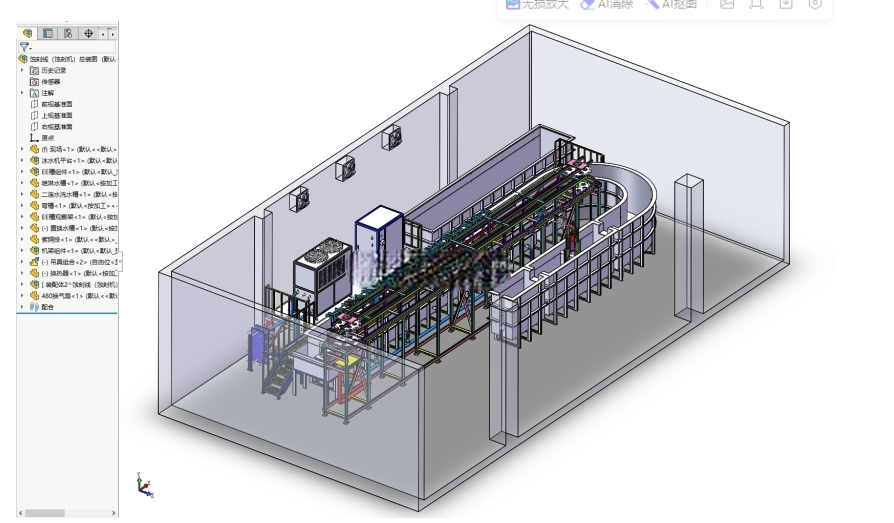

　　外形与安装边界方面，该方案按车间室内整线考虑，线体呈长条形展开，端部带有回转或过渡区域，适合在长方形厂房内排布。建模时需要重点控制三类边界：一是设备最大外轮廓，包括槽体、护栏、管路、操作面板和冰水机检修空间；二是人员通行与吊装边界，吊具运行范围内不应布置固定障碍物，上下料端需保留工件周转位置；三是公用工程边界，给排水、排风、电源和药液补充点应靠近对应槽体，避免后期管线交叉。地面承载区集中在槽体和机架支脚位置，湿区还需考虑防腐、排水和废液收集。

　　对于结构设计人员，该模型的价值在于能够直观检查槽体顺序与输送轨迹是否匹配，挂具在转弯、升降和停留位置是否干涉，观察架与操作面是否处于合理高度。对于设备选型人员，可以依据槽体数量、工件挂距和节拍估算单批处理能力，并进一步核对冰水机、泵、管路和机架规格。整线不是简单把标准槽体排成一列，而是在腐蚀环境、湿区维护、工艺停留时间和车间物流之间取得可落地的平衡。
