该设备面向金属圆筒类零件外表面滚压纹路加工场景,常见于套筒、衬套、滚花螺母坯、防滑握持件以及需要增加装配摩擦力的圆柱工件产线。工件在完成车削或预加工后,需要在外圆侧面形成连续、均匀的网状或直纹压花,传统单机作业依赖人工取放、对位和启动,节拍受操作者影响明显,且上下料过程中容易碰伤已加工表面。这套方案把工件输送、定位夹持、旋转进给、滚压成形和出料集中在同一台机架内,用双工位布局分担加工与辅助时间,使一个工位执行滚压时,另一个工位可同步完成取放或等待,减少主轴和滚压组件的空转间隔。

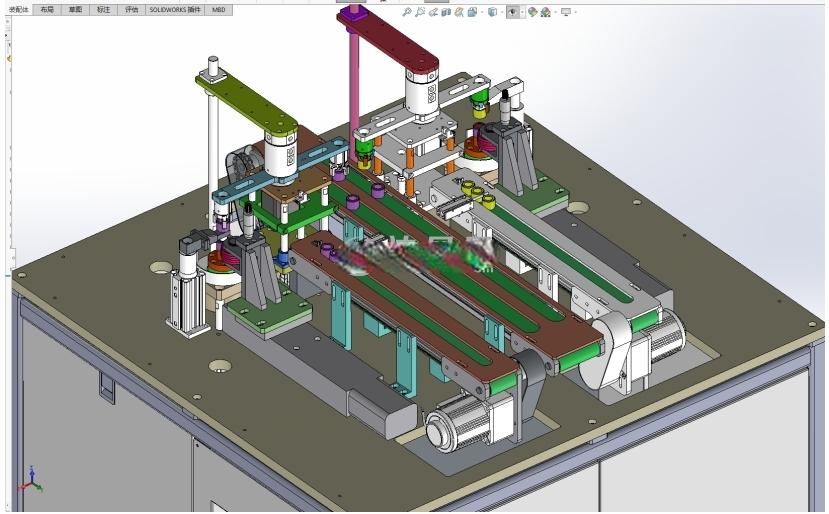

从结构划分看,下部采用方管焊接机架并外包钣金柜门,内部容纳电气元件、气动处理件、驱动电机及部分传动部件;底部配置脚轮和可调支脚,便于设备移入产线后找平固定。上部由铝型材框架和透明防护门组成封闭工作区,既保留观察窗口,也能防止滚压过程中冷却液、金属屑或工件异常脱出。机架正面设置触摸屏与按钮盒,顶部安装三色灯,用于显示运行、待机、报警等状态。进料和出料输送皮带线从设备前侧延伸至工作区,工件依靠线体输送到指定位置后,由可升降旋转夹取组件完成拾取、转位和装夹。

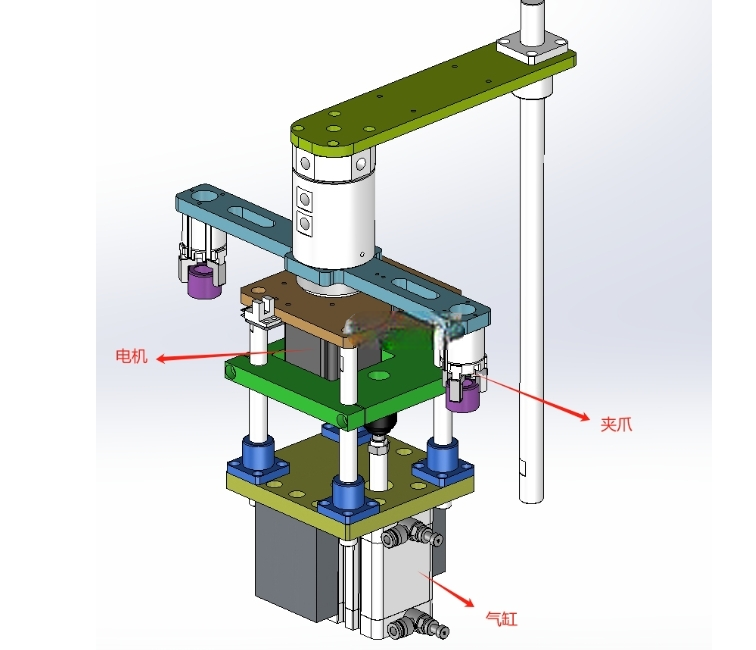

夹取组件的设计重点在于兼容圆筒件的圆弧外表面。夹头通常采用与工件外径匹配的柔性或仿形接触块,升降轴负责跨越输送线与加工位之间的高度差,旋转轴则用于调整工件姿态,并在滚压过程中提供稳定的回转运动。滚筋组件安装在加工位侧方,核心由滚花轮、进给滑台、压力调节机构和支撑座构成;工作时滚花轮压向旋转中的筒件外圆,通过受控压入量使表面材料产生塑性变形,形成防滑纹路。双工位的意义不只是增加一套夹具,而是让输送、夹持、加工和释放动作在时间轴上重叠,当一件工件处于滚压阶段时,机械手可将另一件工件移至待加工位,加工完成后再快速交换位置。
在外形与安装边界上,这类设备属于中型立式自动工作站,占地需同时考虑主机框架、前侧输送线伸出长度、防护门开启半径以及后部检修空间。布置时不能只按机身投影估算,还要在输送线两端预留人工补料或接驳前段设备的位置;侧面应留出电气柜开门和维护距离,顶部则需保证三色灯可见。设备对地基没有特殊深坑要求,但地面应平整并能承受机架、电气柜和工件载荷,调平后需锁定支脚,避免滚压时因水平偏差造成夹持轴线与滚轮轴线不平行。
建模时可按功能层级拆分:下部焊接机架、钣金护罩、输送皮带线、升降夹取模组、旋转主轴、滚压滑台、防护铝型材框架、人机操作面板和气动管路。输送线需体现皮带、型材导轨、张紧轮、驱动辊和挡停定位结构;夹取模组应清楚表达升降导向、旋转驱动、夹爪开合及检测开关位置;滚压部位则要关注滚轮轴线高度、进给方向、压花轮与工件中心距以及调整螺钉的操作空间。对于结构工程师而言,检查干涉时不能只看静止状态,还要模拟夹爪在输送位与加工位之间的旋转轨迹、防护门开启角度、工件最大外径通过性以及滚压轮维护拆卸路径。
该方案适用于多品种中小批量圆筒件加工,换型时主要更换与外径接触的夹块、调整输送挡停位置、设定滚压压力和进给参数。线体自动上下料降低了人工反复取件的劳动强度,也使工件在加工前后的流转更加一致。封闭防护罩和状态灯提升了现场作业安全性,下部柜体则把零散元件收纳为完整设备单元。整体结构没有采用复杂专机线形式,而是在单台设备内完成稳定的滚花工艺循环,适合作为车间自动化改造或圆筒件防滑纹路加工工序的独立工作站。
