石英管专用脚踏式水冷切割锯床

　　这款石英管锯床针对石英管材的精密切割工序开发，整机采用框架式落地布局，切割执行单元与管材承载平台分层布置，适配石英玻璃管、半导体级石英棒这类脆性非金属管材的定长截断作业，常见于石英器件加工车间、光伏石英耗材生产线、实验室石英管路预制工位，替代传统手工砂轮切割带来的崩边、端口不齐、粉尘外溢问题。

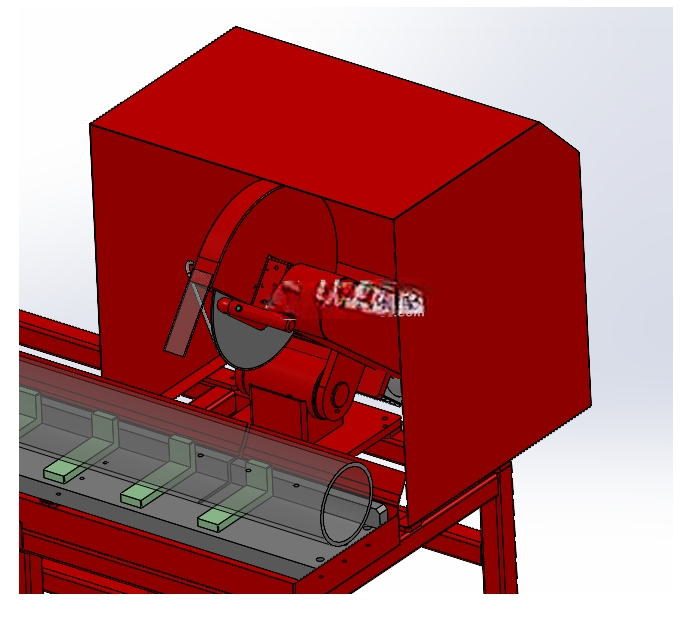

　　从现场安装边界来看，整机底部采用方管焊接成型的双层支撑机架，机架四条支腿底部配置可调减震脚杯，可适配车间不平地面调平，机架整体长宽预留操作维护空间，台面高度匹配操作工站立作业的人机工程高度，无需额外搭建登高台；切割主机头布置在机架后侧上方，机头外罩采用全包式安全防护壳体，将高速旋转的切割锯片完全封闭，仅在锯片下行切割位置预留管材通过的开口，避免切割碎屑飞溅，也防止操作人员误触运动部件。

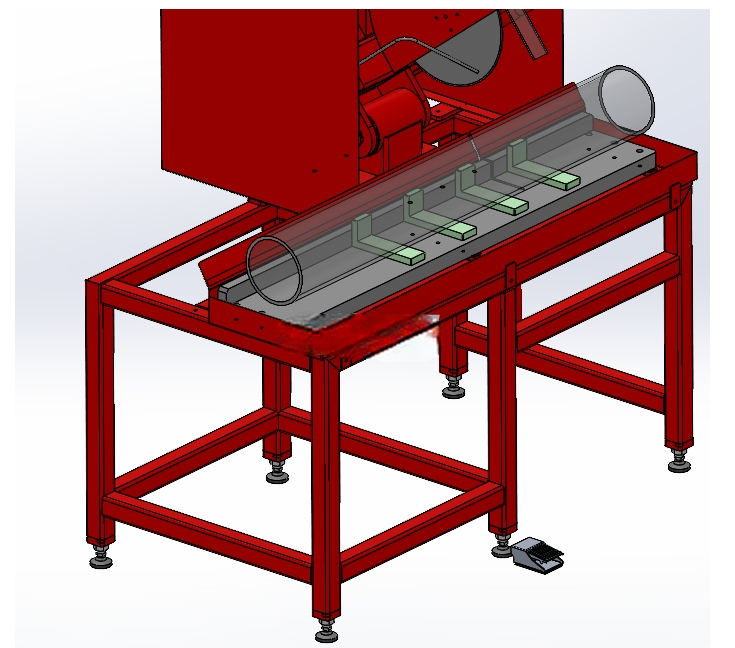

　　管材承载平台沿机架长度方向铺设平直定位导轨，平台上配置多组可调式限位挡块与管材承托座，可根据待切割石英管的直径、切割长度快速调整挡块位置，限位机构采用硬限位配合柔性衬垫，接触石英管的位置加装聚氨酯缓冲垫，既保证定长切割的重复精度，又避免刚性夹持顶压造成石英管管壁崩裂。平台的有效承载长度覆盖常规长尺寸石英原管的上料需求，管材从机头下方横向穿过，上料时可直接将整根石英管平放在承托座上，推动管材抵靠限位挡块即可完成定位，无需复杂找正。

　　设备的操控逻辑适配脆性材料的慢切工艺要求，操作触发元件采用脚踏开关布置在机架前侧地面，操作工双手可以全程扶持、调整石英管位置，踩下脚踏踏板后，切割机头带动锯片缓慢匀速下行，进给速度经过匹配石英材料特性的调校，不会出现快速下刀冲碎石英管的问题；切割回路配套水冷机构，冷却水喷嘴对准锯片与管材的切割接触区域，切割过程中持续供水冷却，一方面抑制切割产生的石英粉尘，另一方面带走锯片切削摩擦产生的热量，避免石英管端口因局部温升出现热应力裂纹，冷却水可沿平台导流槽汇集后统一回收处理。

　　结构设计上，主体承载框架全部采用不锈钢型材焊接成型，耐冷却水潮湿环境腐蚀，长期在带水作业场景下不会出现普通碳钢机架锈蚀掉渣污染石英工件的问题；机头的摆动进给支点采用耐磨转轴配置，下行行程设置机械限位，限制锯片的最大下切深度，避免切到下方承载平台；锯片传动单元内置在防护罩内部，传动皮带与电机都和切割湿区做隔离防护，防止进水短路。整机的管线全部沿机架方管内部或侧边走线布置，外观整洁，现场部署时仅需接入电源与冷却水源即可投入使用，维护时打开防护罩侧门即可快速更换锯片、检查传动部件，适配小批量多规格石英管材的柔性切割加工需求。
