电池治具分层上料输送小车结构

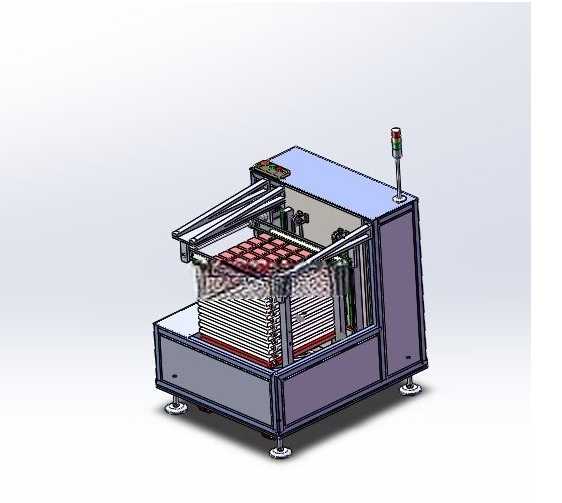

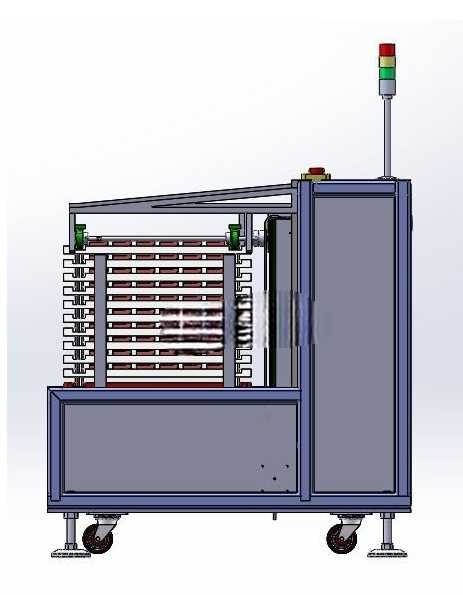

　　在动力电池模组装配、储能电池PACK生产的车间产线布局中，多层治具板的转运与上料一直是衔接前段电芯堆叠、后段焊接检测工序的关键节点，这款上料小车正是针对该场景开发的工位间载具转运设备。从实际产线适配角度看，设备整体采用立式框架结构，主体承载框架采用标准铝型材拼接搭配钣金封板，整体宽度控制在800mm以内，长度适配常规12列6层标准电池治具板的放置尺寸，底部预留AGV顶升对接的标准高度空间，无需额外改造即可适配主流潜伏式AGV的背负式转运需求，可直接嵌入现有车间的AGV物流调度系统，实现治具板从缓存区到上料工位的自动流转。设备核心功能聚焦多层治具板的分层提升与精准输送，框架内部配置双侧同步带提升机构，

　　搭配侧边导向导轨保证升降过程的运行平稳性，提升行程覆盖6层治具板的堆叠高度，每层治具板到位后通过侧边定位销实现位置锁定，避免输送过程中治具偏移；输送层采用平皮带输送结构，输送速度可根据产线节拍在0.1-0.3m/s区间调整，速度波动控制在5%以内，保证治具板输送到位的重复定位精度满足上料机械手的取料要求。设计过程中重点考虑了产线换型的适配性，提升机构的层间距可通过调整同步带的固定块位置实现快速调整，输送段的导向条预留长条形安装孔，可兼容不同尺寸的电池治具板，无需更换核心结构件即可覆盖多款方形电芯治具的上料需求；框架侧边预留传感器安装位，可直接加装对射光电、到位开关实现治具有无、到位状态的自动检测，无需后期二次打孔加工。

　　设备整体结构做了轻量化处理，框架受力位置做了加强筋设计，满载6层治具加电芯的总负载可达120kg，运行过程无明显晃动，底部配置的导向轮可在人工推送模式下实现工位间的短距离转运，兼顾自动物流与人工应急操作的使用需求。从安装边界来看，设备无需额外预埋地脚，放置在水平环氧地面即可正常运行，侧边预留的电气接口采用快插式设计，接入工位220V供电与IO信号即可完成调试，整体安装调试周期可控制在4小时以内，适配现有产线的快速改造升级需求。
