站驾式电动堆高调节叉车结构设计

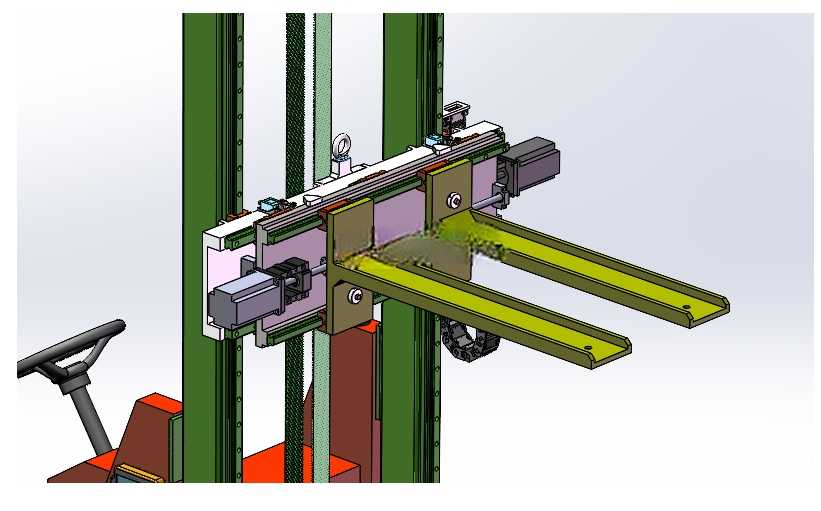

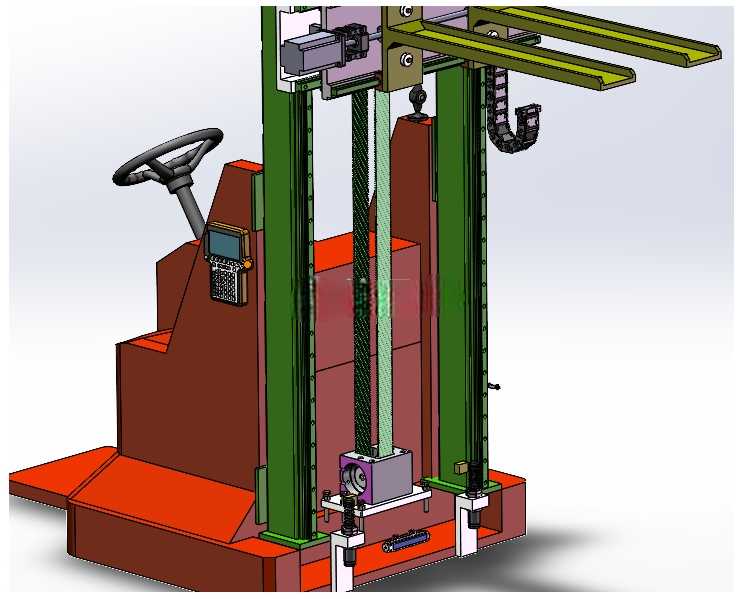

　　这款电动调节叉车的设计初衷，是解决窄通道仓储场景下的托盘堆垛、取放作业痛点，区别于传统平衡重式叉车，其采用蓄电池作为动力源，电动机直接驱动行走与起升机构，作业过程无尾气排放、运行噪音低，完全适配医药仓储、食品生产车间、电子洁净厂房这类对环境要求严苛的作业场景，常规作业承载区间覆盖1.0吨到4.8吨，适配绝大多数标准工业托盘的载重需求。从结构布局来看，整车采用前置双起升门架的设计，门架为两节嵌套式槽钢型材焊接结构，内置重载滚轮组与起升链条，配合液压起升油缸实现货叉的平稳升降，门架立柱外侧预留了侧移调节的安装导轨，可根据不同规格托盘的叉孔间距调整货叉横向位置，无需人工手动挪动货叉，大幅减少作业前的调整耗时。站驾式操作平台设置在车体后部，

　　平台表面做防滑花纹处理，操作扶手集成了行走调速、起升下降、喇叭、急停等全部操作控件，操作人员站在平台上可获得极佳的前方视野，能清晰观察货叉与托盘、货架的对位情况，降低对位失误率。车体下部的蓄电池舱采用下沉式布局，既降低了整车重心，提升堆高作业时的稳定性，也方便蓄电池的日常更换与维护，车体两侧设置了红色的护脚挡边，避免作业过程中操作人员脚部超出车体边界发生碰撞风险。设计过程中对作业通道宽度做了针对性优化，整车最小转弯半径控制在适配3.5米到5.0米宽度通道的区间，相比传统平衡重叉车所需的通道宽度缩小近30%，能有效提升仓储空间的利用率。门架起升链条采用双排重载板式链，配合链条张紧调节机构，可保证两侧货叉起升过程的同步性，

　　避免偏载导致的门架卡滞、货叉倾斜问题；货叉采用高强度合金钢整体锻造，叉尖做圆弧过渡处理，方便快速插入托盘叉孔，货叉背部的滑块采用耐磨尼龙材质，减少调节过程中的磨损与异响。液压系统采用集成式控制阀组，管路布置沿门架立柱内侧走线，避免外露管路被货物剐蹭损坏，起升油缸设置了防爆节流阀，一旦管路发生破裂，可瞬间锁止油缸油路，防止货叉快速下坠引发安全事故。行走驱动轮设置在车体前部中心位置，后部两侧为承重辅助轮，配合电子转向助力机构，转向操作力度轻盈，原地转向时的回转半径更小，适合在密集货架的仓储区域内灵活移动。整车的电气控制部分采用密封式电控箱，防护等级达到IP54，可适应仓储场景下的粉尘、轻微潮湿环境，操作面板上集成了电量显示、故障代码提示功能，方便操作人员及时掌握车辆状态，日常维护时可通过故障代码快速定位问题点，减少停机检修时间。
